- システム構成が複雑そうだけど・・・
-
必須の周辺機器が少なく、インバータなどと比べても複雑になることはありません。
また制御モーターですが、駆動に位置決めユニットが不要です。PLCなしでもスイッチがあれば動かすことができ、その分システム構成コストを低減できます。停止ポイントが1点の場合

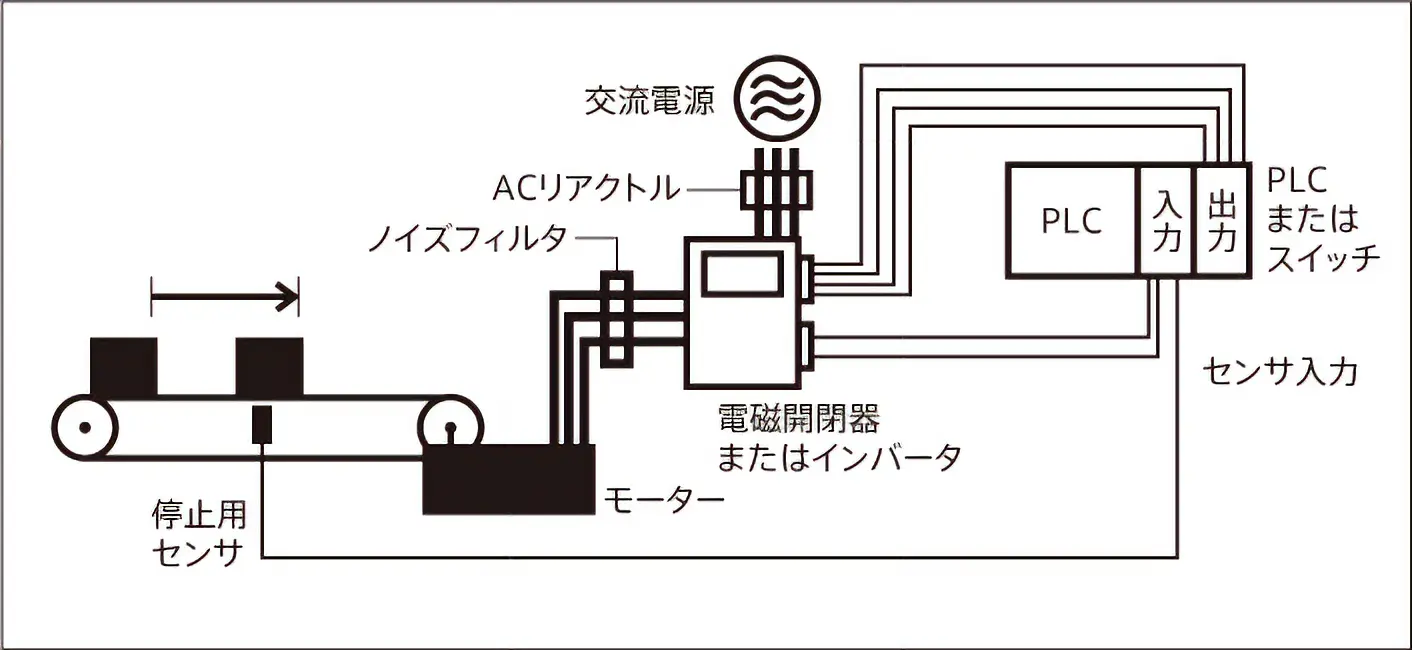

インバータ＋三相モーターの例

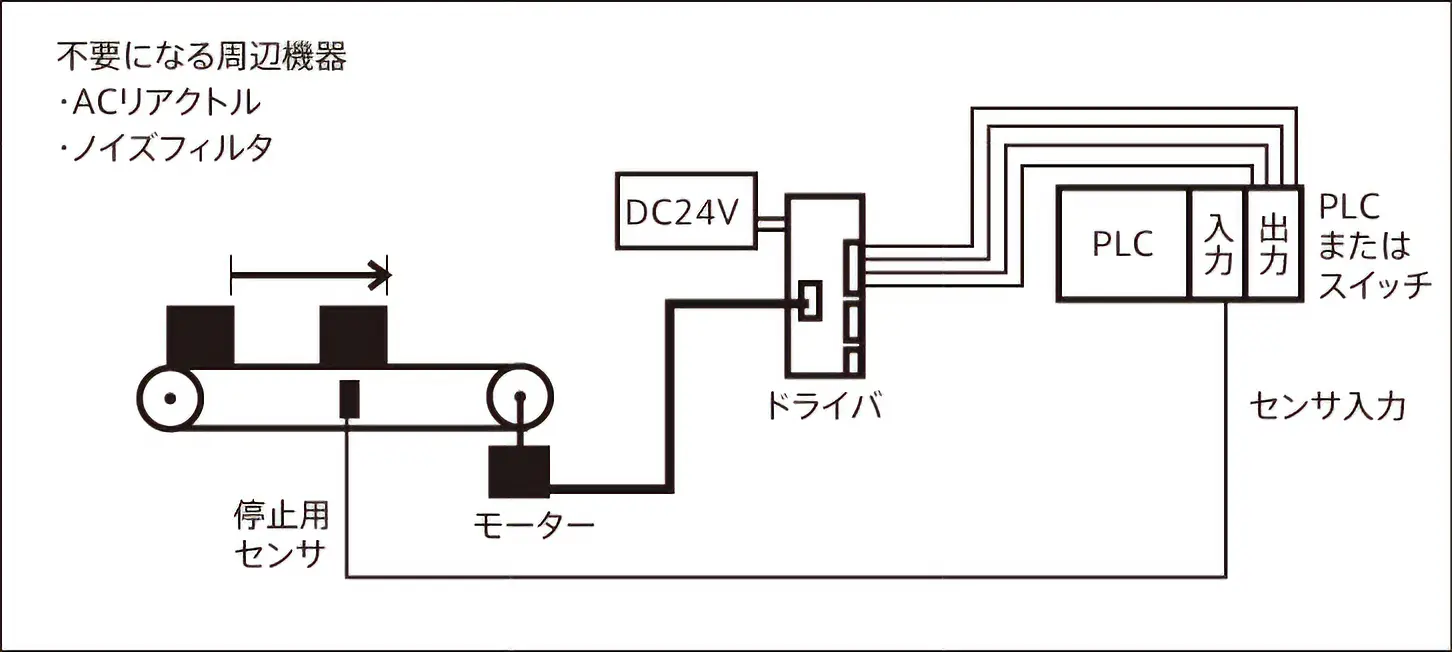

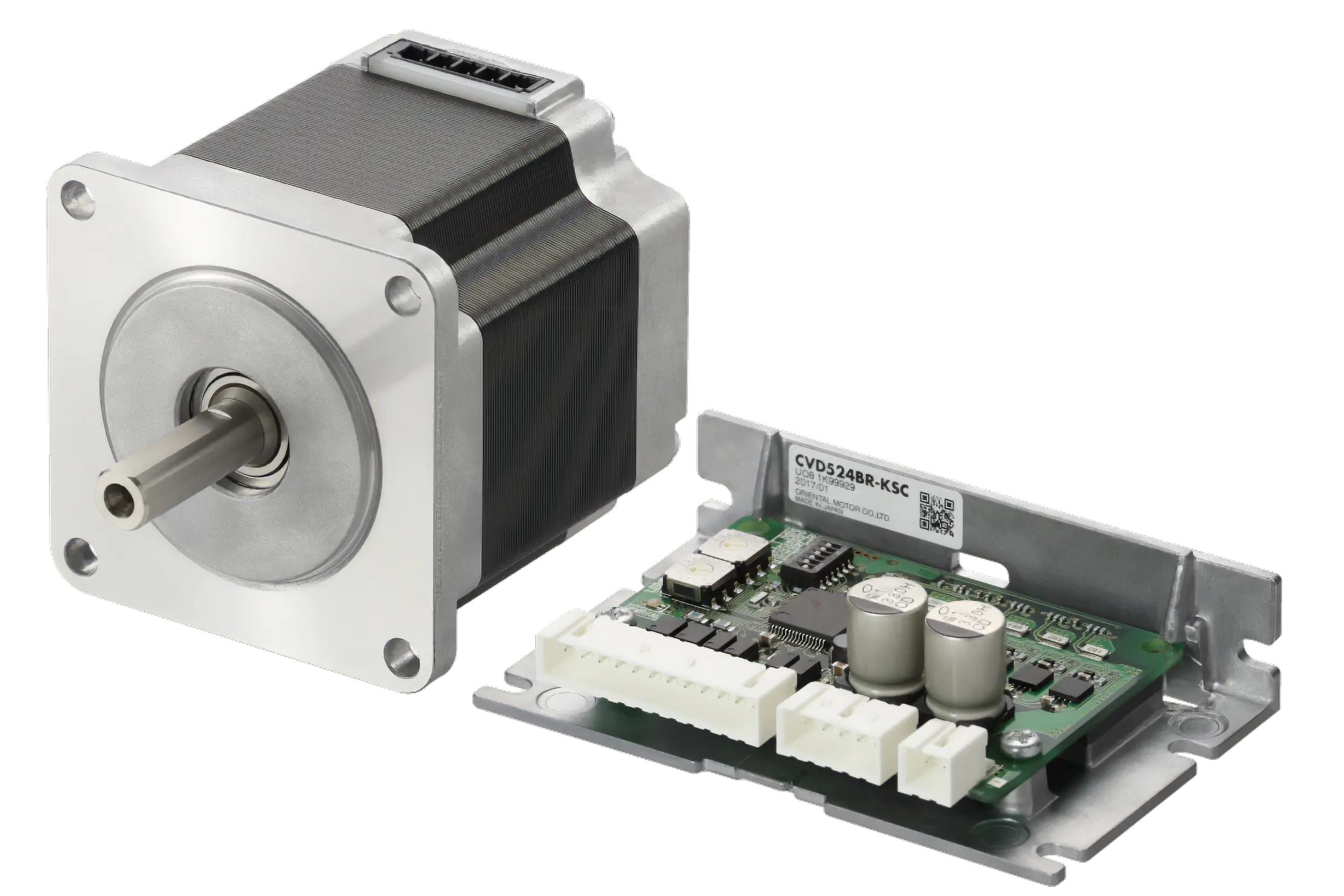

CVDシリーズ SCタイプの例
多点停止の場合

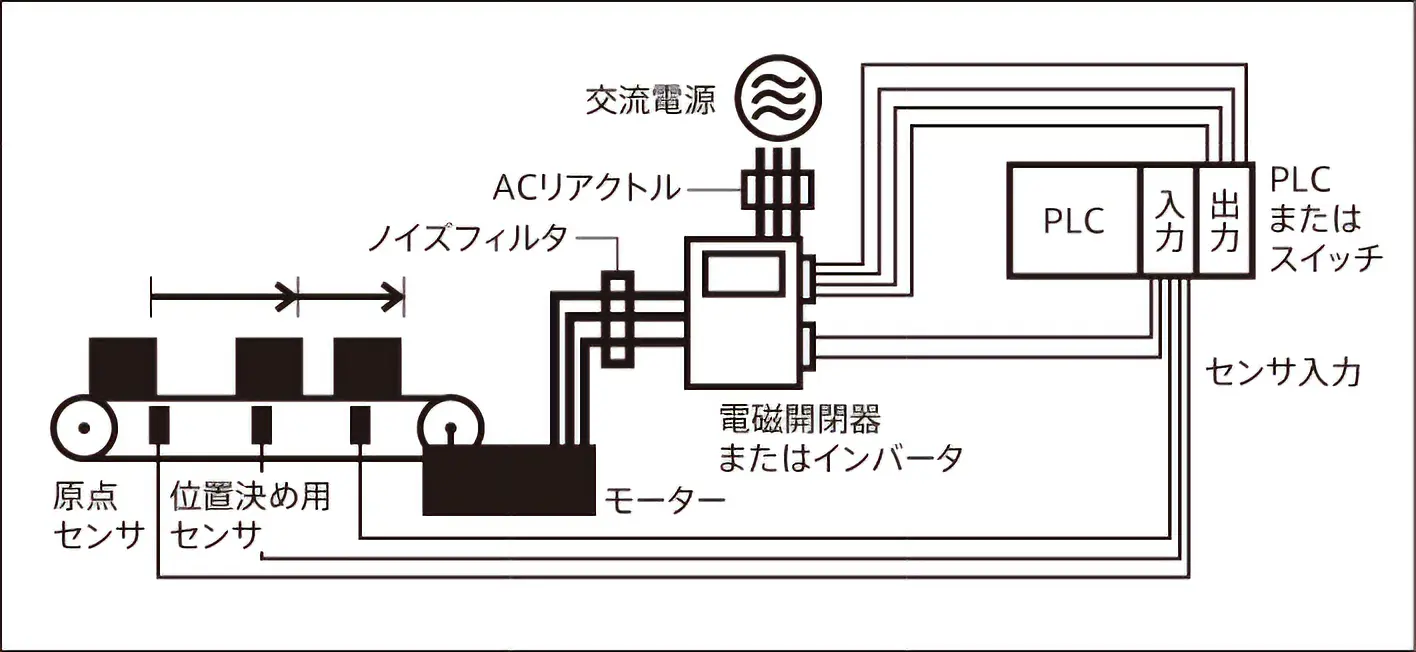

インバータ＋三相モーターの例

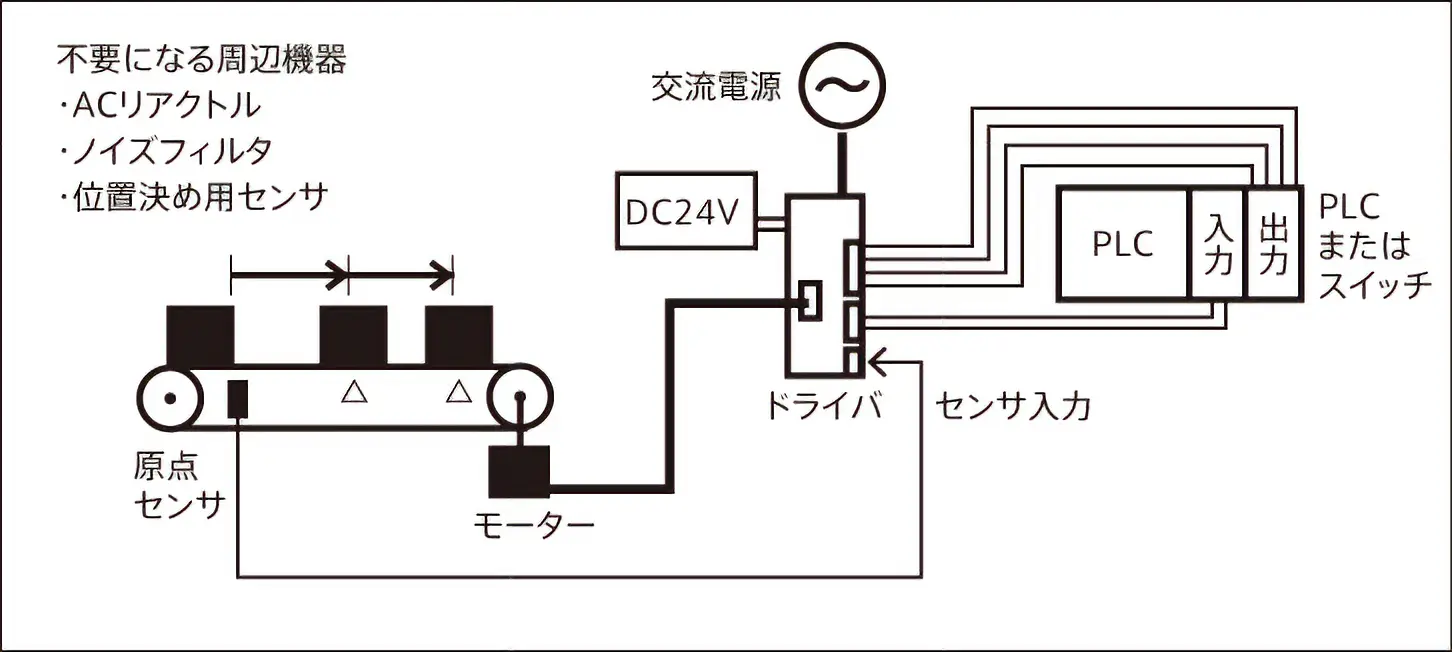

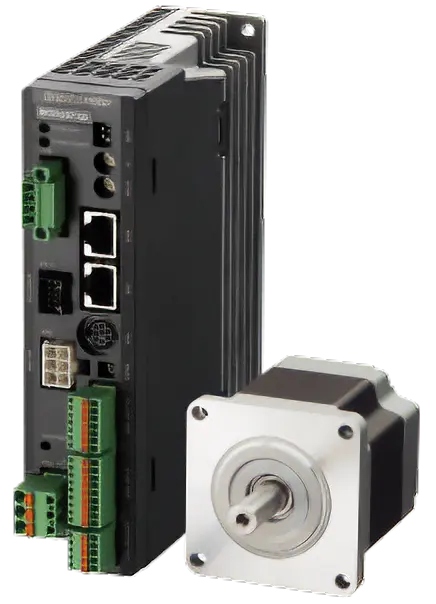

RKⅡシリーズ 位置決め機能内蔵タイプの例
- モーターに出力が書いていないのですが・・・
-
モーター出力は以下の計算式によって求めることができます。
出力[W] ＝0.1047×T×N
0.1047：定数
T [N・m]：トルク
N [r/min]：回転速度 回転速度：ある時点での回転数
トルク：ある時点での回転数で発生するトルクACモーターやサーボモーターの出力（W数）表示は「定格回転速度」で回っているときの出力（W数）を「定格出力」として表示していますが、ステッピングモーターには、「定格回転速度」という考え方がありません。使用する回転速度を代入することで、その速度のときの出力を求めることができます。
ステッピングモーターって
出力に換算すると何Wくらい？取付角寸法 品名 定価 モーター出力（目安） 42㎜ PKE543 47,900円～ 50～100W相当 PKE544 48,000円～ PKE545 48,800円～ 60㎜ PKE564 52,700円～ 100～200W相当 PKE566 53,300円～ PKE569 53,900円～ 85㎜ PKE596 59,600円～ 200～400W相当 PKE599 64,200円～ PKE5913 69,100円～ ※RKⅡシリーズで算定
※モーターとドライバの価格

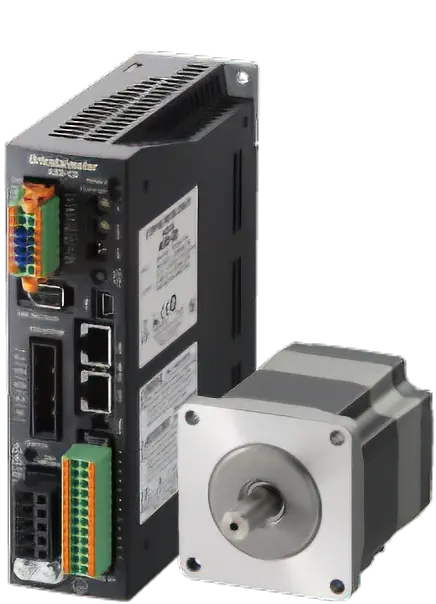

オリエンタルモーターの
