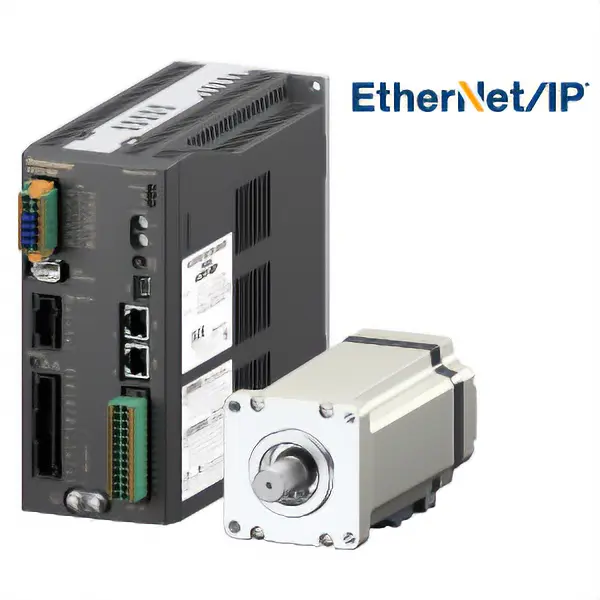

サーボモーター AZXシリーズ バッテリレスアブソリュートセンサ搭載

特徴

バッテリレスのアブソリュートセンサを搭載したサーボモーター

AZXシリーズは、AZシリーズと同じバッテリレスの機械式アブソリュートセンサ（ABZOセンサ）を搭載しています。
位置決め運転や連続運転に特化したサーボモーターです。

• 機械式センサ
  非通電時も位置情報を保持
• 多回転アブソリュートセンサ
  基準となる原点から、モーター軸で±900回転（1800回転分）の絶対位置が検出可能

• 外部センサ不要

  アブソリュートシステムなので、原点センサ、リミットセンサは不要です。

  MERIT

  • 高速原点復帰＋原点復帰精度の向上
  • コストダウン
  • 省配線
  • 外部センサ誤動作の影響を受けない

• バッテリレス

  機械式センサはバッテリが不要です。
  位置情報はABZOセンサで機械的に管理されています。

  MERIT

  • バッテリの交換が不要
  • 自由なドライバの設置
  • 海外輸送も安心

EtherNet/IP対応ドライバ

ドライバはEtherNet/IPに対応しています。
上位制御機器とドライバをEtherNet/IP通信ケーブル１本で接続できるため、省配線を実現します。

シーケンス機能によりメインプログラムを簡略化

AZXシリーズの位置決め運転には、連結運転や運転間のタイマ設定、条件分岐、ループ回数などの豊富なシーケンス機能を搭載しています。
サポートソフトMEXE02を使って設定することができ、上位システムのシーケンスプログラムを簡略化できます。

• 位置決め運転データ設定値（最大256点）
• 汎用入出力点数（入力6点、出力6点）
• 通信用入出力点数（入力16点、出力16点）

高速域で高トルクを発揮

AZXシリーズは、高速域で高トルクを発揮します。
移動量が多い位置決め用途（例：ボールねじの駆動）に適しています。

• AZXシリーズとAZシリーズの回転速度―トルク特性の比較です。
  AZXシリーズは高速域、AZシリーズは低速域でトルクの優位性があります。

AZシリーズと基本的な操作方法が同じ

AZXシリーズは、AZシリーズと基本的な操作方法が同じです。
同じ装置内で、AZXシリーズとAZシリーズを併用する際に、操作性の変更による手間なく使用できます。

配線	信号系の配線
設定	スイッチやパラメータの機能、設定方法（MEXE02を使用）
制御	ネットワークで制御する場合のコマンドID番号
運転機能	ドライバに内蔵している位置決め運転機能など

種類と価格

モーター

タイプ	定格出力[W]	取付角寸法[mm]	減速比	電磁ブレーキ		定価
				有り	無し
	400	60	-	●	●	58,400円 ～ 80,800円
		90	5、10、25	●	●	107,900円 ～ 143,500円

ドライバ

	ドライバタイプ[W]	電源入力[V]	定価
	EtherNet/IP対応	単相/三相200-240V	84,200円

• ※ EtherNet/IP™はODVAの商標です。

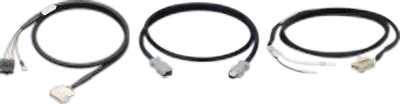

接続ケーブルセット／可動接続ケーブルセット

• モーターから出ているモーターケーブル、エンコーダケーブル、電磁ブレーキケーブルは、ドライバに直接接続できません。
• ケーブルが屈曲される場合には、可動接続ケーブルをお使いください。

	長さ[m]	定価
		接続ケーブルセット	可動接続ケーブルセット
	1 ～ 20	8,500円 ～ 39,600円	9,200円 ～ 59,400円
