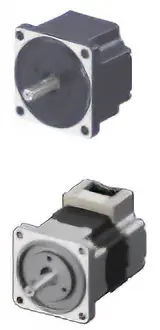

ブラシレスモーター
モーター単体
- お客様が設計したドライバ(駆動回路)と組み合わせ可能
- ドライバとの組み合わせに必要な巻線抵抗、インダクタンス、誘起電圧定数、許容最大電流などのモーター仕様を準備
- 高強度・低騒音ギヤヘッドを用意
- DC24/48V
- 出力 15~400W
詳細をご希望の方は、WEBサイトのお問い合わせフォームにてご請求ください。
特徴 | ブラシレスモーター モーター単体
ラインアップ
丸シャフトタイプ
出力軸タイプ | 定格電圧 [V] |
取付角寸法 [mm] |
出力 [W] |
質量 [kg] |
IPグレード | 品名 | 定価 |
---|---|---|---|---|---|---|---|
DC24 | 42 | 15 | 0.25 | IP40 | BLHM015K-A | 13,200 円 | |
30 | 0.27 | IP40 | BLM030DHK-A | 12,900 円※ | |||
DC24 | 60 | 30 | 0.5 | IP40 | BLHM230K-A | 14,300 円 | |
IP65 | BLHM230KC-A | 15,200 円 | |||||
50 | 0.47 | IP40 | BLM250DHK-A | 14,000 円※ | |||
DC24 | 80 | 50 | 0.8 | IP40 | BLHM450K-A | 15,400 円 | |
IP65 | BLHM450KC-A | 16,300 円 | |||||
DC24 | 90 | 100 | 1.4 | IP40 | BLHM5100K-A | 18,700 円 | |
IP65 | BLHM5100KC-A | 19,600 円 | |||||
DC24 | 104 | 200 | 2.4 | IP40 | BLVM620K-A | 25,900 円 | |
DC48 | 400 | BLVM640N-A | 29,800 円 |
- ※ 別途、モーター接続ケーブルが必要です。
ギヤヘッドとの組み合わせ
高強度・低騒音ギヤヘッドでトルクアップ
ブラシレスモーターには高強度・低騒音タイプの各種専用ギヤヘッドをご用意しています。
ギヤヘッドの活用により、モーター単体では発生できない大きなトルクが得られ、大慣性の駆動が可能となります。
また、ギヤの減速効果によって負荷の変化に対する速度変動を小さく抑えることができます。
ギヤヘッド種類 | 平行軸ギヤヘッド GFSギヤ |
CSギヤードモーター | 中空軸フラットギヤヘッド FRギヤ |
---|---|---|---|
外観 | |||
特徴 |
|
|
|
モーター出力 [W] |
15, 30, 50, 100, 200, 400 | 30, 50 | 30, 50, 100, 200, 400 |
減速比 | 5, 10, 15, 20, 30, 50, 100, 200※2 |
5, 10, 15, 20 | 5, 10, 15, 20, 30, 50, 100, 200※3 |
- ※1
- 15Wは定格寿命5000時間です。
- ※2
- 15Wの減速比は5~100です。
- ※3
- 200Wの減速比は10~100、400Wの減速比は5~100です。
モーター/ギヤヘッド ラインアップ
品名中の□には、減速比を表す数字が入ります。
出力軸タイプ | 定格電圧 [V] |
取付角寸法 [mm] |
出力 [W] |
質量 [kg] |
IPグレード | 品名 (モーター/ギヤヘッド) |
定価 |
---|---|---|---|---|---|---|---|
DC24 | 42 | 15 | 0.5 | IP40 | BLHM015K-□※1 | 21,800 円 ~ | |
DC24 | 60 | 30 | 0.88※2 | IP40 | BLHM230K-GFS /GFS2G□ |
24,600 円 ~ | |
IP65 | BLHM230KC-GFS /GFS2G□ |
25,500 円 ~ | |||||
DC24 | 80 | 50 | 1.69※2 | IP40 | BLHM450K-GFS /GFS4G□ |
26,900 円 ~ | |
IP65 | BLHM450KC-GFS /GFS4G□ |
27,800 円 ~ | |||||
DC24 | 90 | 100 | 2.8※2 | IP40 | BLHM5100K-GFS /GFS5G□ |
33,300 円 ~ | |
IP65 | BLHM5100KC-GFS /GFS5G□ |
34,200 円 ~ | |||||
DC24 | 110 | 200 | 5.4※2 | IP40 | BLVM620K-GFS /GFS6G□ |
44,900 円 ~ | |
DC48 | 400 | BLVM640N-GFS /GFS6G□ |
48,800 円 ~ | ||||
DC24 | 42 | 30 | 0.44 | IP40 | BLM030DHK-□CS | 22,800 円※3 | |
DC24 | 60 | 50 | 0.87 | IP40 | BLM250DHK-□CS | 26,700 円※3 | |
DC24 | 60 | 30 | 1.3 | IP40 | BLHM230K-GFS /GFS2G□FR |
30,800 円 ~ | |
IP65 | BLHM230KC-GFS /GFS2G□FR |
31,700 円 ~ | |||||
DC24 | 80 | 50 | 2.4 | IP40 | BLHM450K-GFS /GFS4G□FR |
36,300 円 ~ | |
IP65 | BLHM450KC-GFS /GFS4G□FR |
37,200 円 ~ | |||||
DC24 | 90 | 100 | 3.6 | IP40 | BLHM5100K-GFS /GFS5G□FR |
44,000 円 ~ | |
IP65 | BLHM5100KC-GFS /GFS5G□FR |
44,900 円 ~ | |||||
DC24 | 104 | 200 | 7.2 | IP40 | BLVM620K-GFS /GFS6G□FR |
55,600 円 ~ | |
DC48 | 400 | BLVM640N-GFS /GFS6G□FR |
59,500 円 ~ |
- ※1
- 15Wは、モーターとギヤヘッドが一体型のギヤードモーターです。
- ※2
- 減速比200の場合です。
- ※3
- 別途、モーター接続ケーブルが必要です。
ブラシレスモーターの特徴
構造
当社のブラシレスモーターはインナーローター型です。
ステーター(固定子)の内側にローター(回転子)があり、その表面に永久磁石を配置しています。ローターが細く慣性モーメントが小さいので、加速、減速時の応答性が優れています。
また、ステーターの位置がモーター表面に近いため、放熱性が良く小型で高出力なモーターです。
動力性能
-

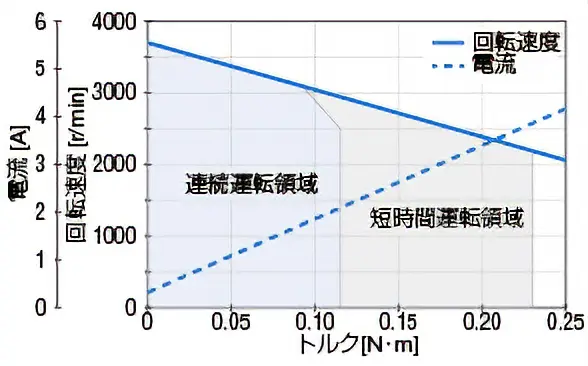

速度変動の小さいトルクカーブ
中低速よりの実用域を重視したトルク設計のため、負荷の変化に対して速度変動が小さい特性です。
BLHM230K-A(□60mm-30W)ドライバ電源電圧: DC24V -

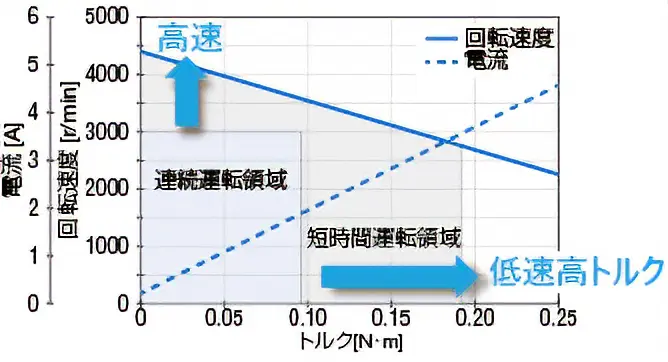

高速域や低速高トルク領域の活用も可能
お客様設計ドライバとの組み合わせにより、高速域や低速高トルクの動作領域も活用することができます。
(短時間運転領域)
アプリケーションの性能アップに貢献します。BLM030DHK-A(□42mm-30W)ドライバ電源電圧: DC24V -
単位電流あたりの発生トルクが大きい
トルク定数が大きい設計のため、小型のモーターで高負荷を駆動できます。
また、電源や回路制約上の電流リミットでトルクが制限される領域でも余裕を持って使用できます。
低振動・信頼性
-

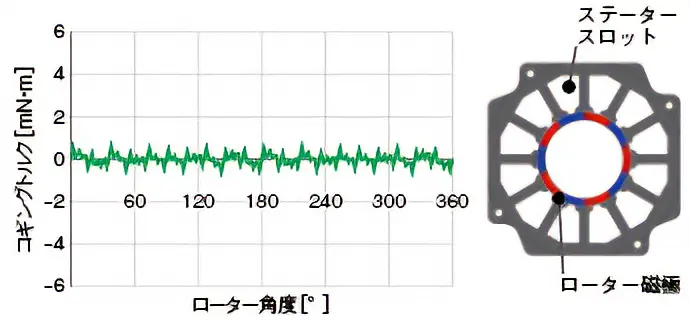

低コギングトルク
ローター磁極数とステータースロット数の適切な組み合わせにより低コギングトルクを実現しています。
低速域の振動や回転ムラを抑え、滑らかに回転します。 -

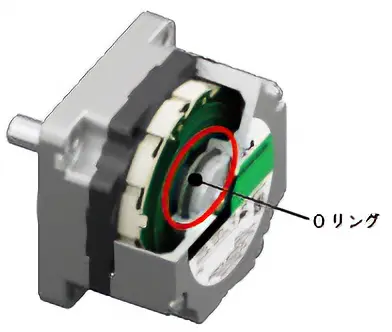

偏心負荷に強い
ベアリング外輪にOリングを装着することでクリープ耐力を向上しています(コネクタタイプの丸シャフト※のみ)。ファンやポンプ用途にもお使いいただけます。
- ※丸シャフトはモーターの回転軸に直接負荷を取り付けるタイプです。
-
ローターバランス調整による振動抑制
ローター(回転子)のアンバランスを検査・調整で抑えています。中・高速域の振動や回転ムラを抑え、滑らかに回転します。
ブラシレスモーター単体の仕様について
モーター単体の代表仕様・特性は以下PDFをご確認ください。
- ドライバとの組み合わせに必要な仕様(ホールセンサ・励磁シーケンス・コネクタのピンアサイン)は、支店・営業所にお問い合わせください。
用途例
-
搬送台車
- 小型、高出力
- 低速から高速まで速度が安定
- 24時間駆動でも低発熱
-
医療検査・分析装置
- 低振動、滑らかな起動停止で装置のスペック向上に貢献
- 低騒音で装置の静音性向上
- 1つの機種でグローバル対応可能
-
ポンプ
- 高温対応軸受採用による装置の長寿命化
- クリープ対策構造により、偏心負荷がかかりやすい用途にも耐えられる
- 低発熱のため検体の変質を防止
-
セキュリティゲート/自動ドア
- 筐体におさまる小型設計
- 高速で滑らかな開閉が可能
- 風による負荷変動があっても速度が安定
-
撹拌機
- 負荷変動があっても速度が安定
- 低発熱で連続運転可能
- クリープ対策構造により従来より故障が少ない
専用ドライバもご用意しています(100W以下のモーターのみ)
上記で紹介したモーターを駆動できるコンパクトな基板タイプドライバをご用意しています。
正弦波駆動により、滑らかな回転と低騒音・低振動を実現しています。
