リニアヘッド

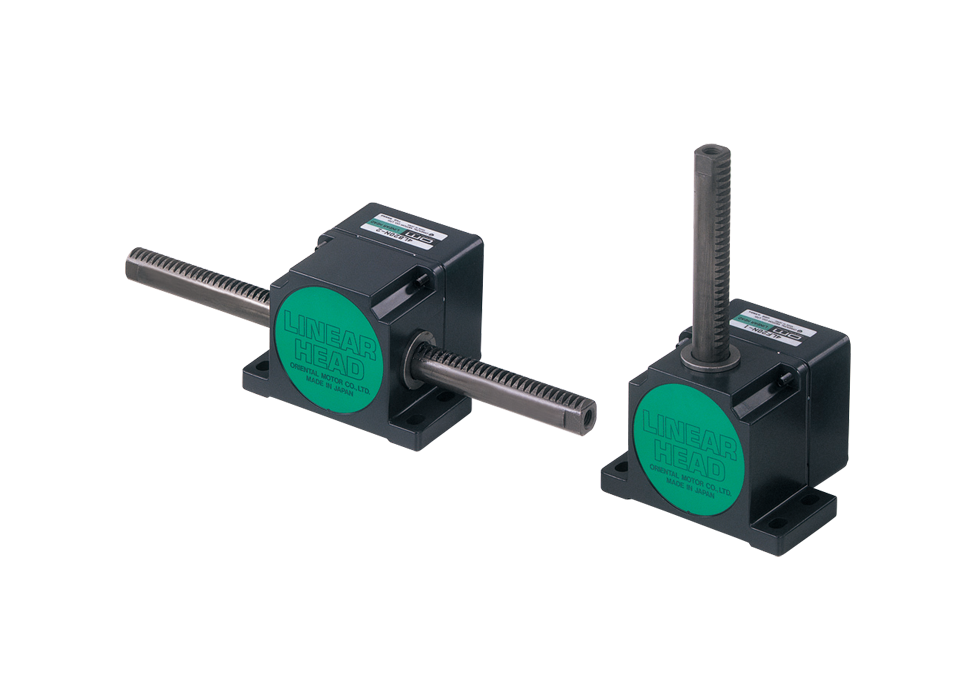

LHリニアヘッド
（スピードコントロールモーター）
- モーターに組み合わせることで押す・引く・上げる・下げるなどの直線動作が可能
- 最大可搬質量 140kg
- ストローク 100～700mm
- 組み合わせモーター : スピードコントロールモーター
特徴 | リニアヘッド LHリニアヘッド（スピードコントロールモーター）
リニアヘッドの特徴
モーターとラック・ピニオン機構を一体化することにより押す、引く、上げる、下げるの直線動作が得られます。
| LHリニアヘッド | |
|---|---|
| 最大可搬質量 | ～140kg |
| ストローク | 100～700mm |
| 運転速度 |
|
| 組み合わせモーター | ACスピードコントロールモーター （MSDシリーズ） |

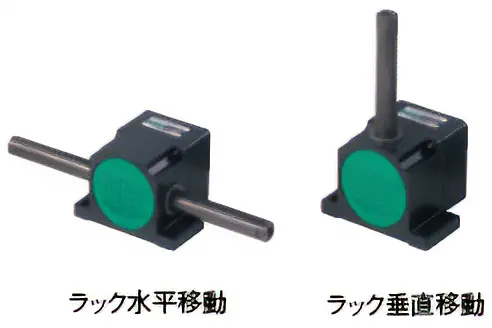

| リニアヘッド形状 （ラック移動方向） |
2タイプをご用意
|

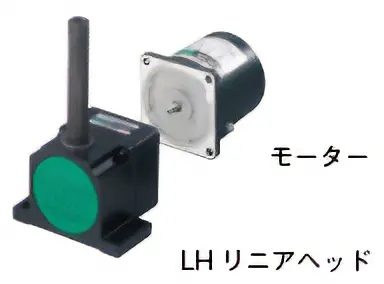

| モーター組み付け方法 |
モーターを組み付け
|
設計効率の向上に貢献
-
設計から立ち上げまでの時間を短縮

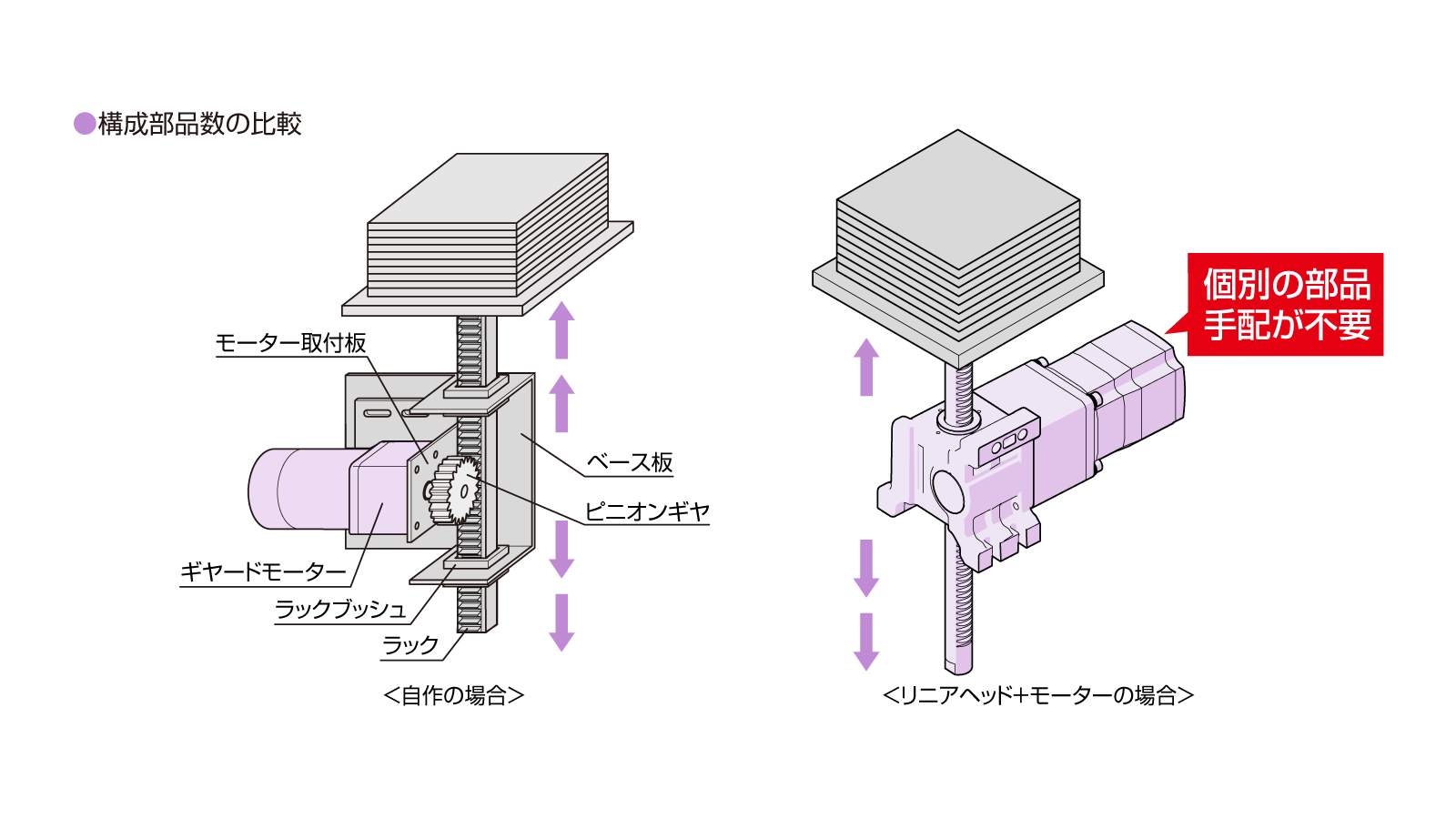

ラック・ピニオン機構を自作する場合と比べて使用している部品点数の削減、設計・組み立てにかかる工数を減らすことができます。
-

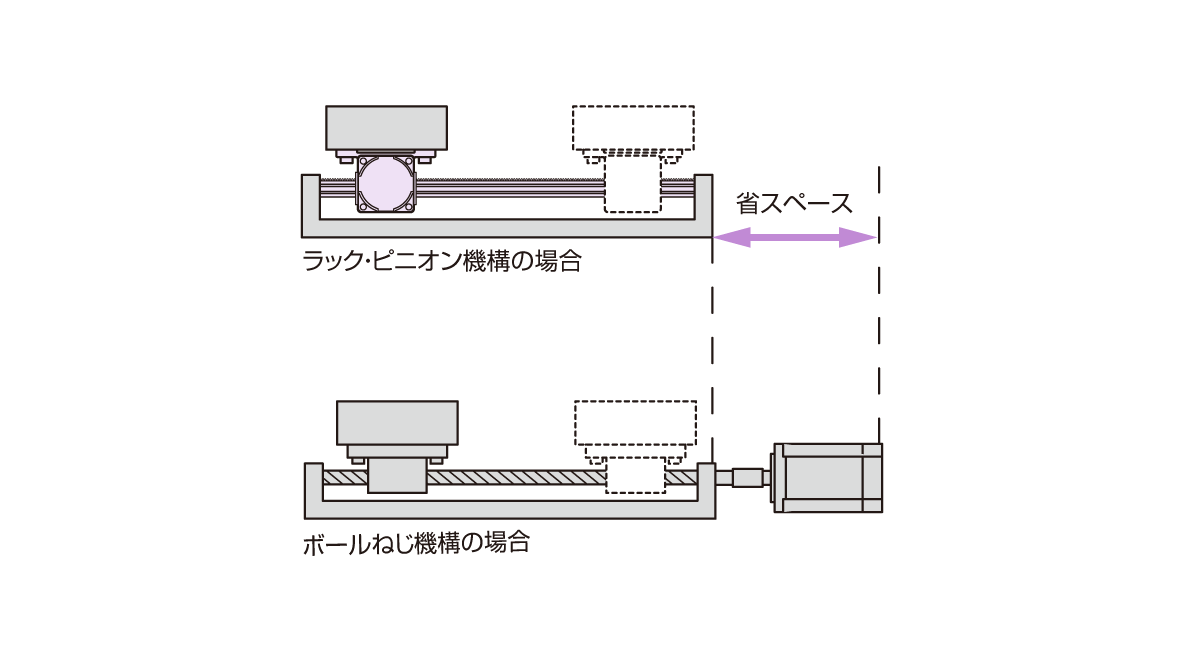

ラックを固定してスペースを有効活用
ラック両端を固定してモーター自体を自走させることができます。
モータースペースの確保が難しい場合に効果的です。

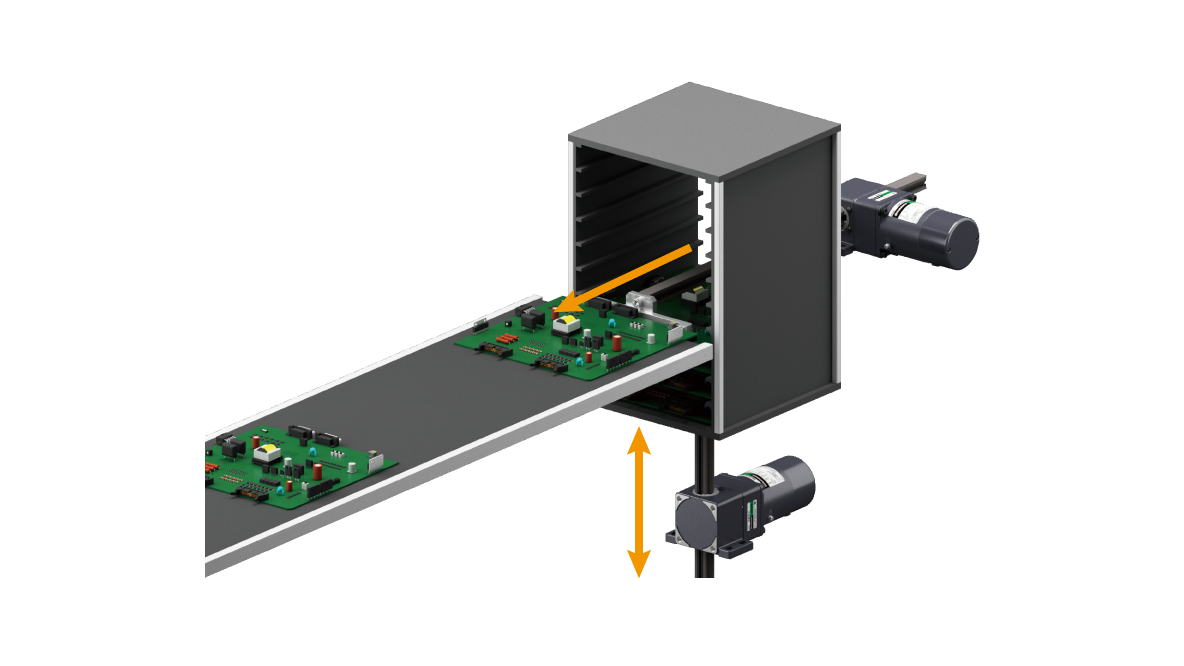

用途例
ラック・ピニオン機構は、部品感覚でお選びいただける使い勝手のよい製品です。
- ※ ラックを上下方向でご使用の際、下方向駆動ではスピードコントロールができません。全速にてご使用ください。
ラインアップ
「リニアヘッド」、「モーター」はそれぞれをご購入ください。
| リニアヘッド種類 （組み合わせモーター出力 W） |
W×H×D [mm] |
最大可搬質量 kg※ （可変速度範囲 mm/s※） |
ストローク [mm] |
|||
|---|---|---|---|---|---|---|
| LHリニアヘッド | 2L （6） |
88×66.3×164.5 | 8.7 （3.2～57） |
15 （1.6～28） |
20 （0.7～12） |
100、200、300、400、500 |
| 4L （25） |
120×82×191 | 27 （2.8～50） |
52 （1.3～24） |
70 （0.7～12） |
100、200、300、400、500、600、700 | |
| 5L-U （60） |
140×95×270.5 | 57 （3.1～56） |
127 （1.3～22） |
140 （0.6～11） |
100、200、300、400、500、600、700 | |
- ※ 電源周波数60Hzの場合
