特徴 | 中空ロータリーアクチュエータ DHシリーズ

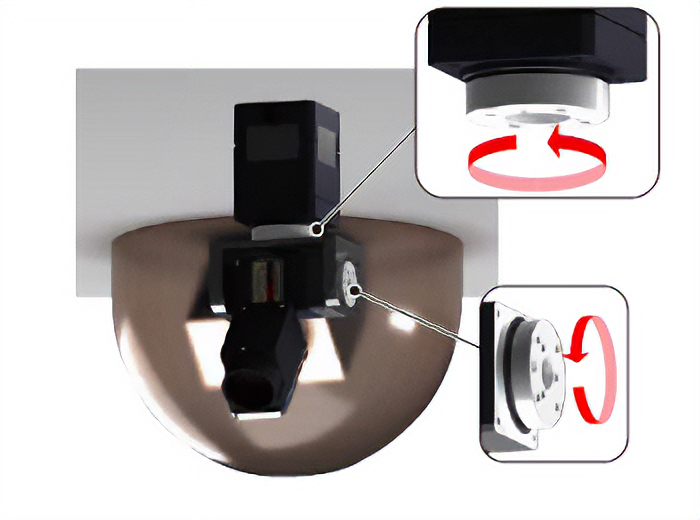

中空で、装置先端の配管・配線を簡素化

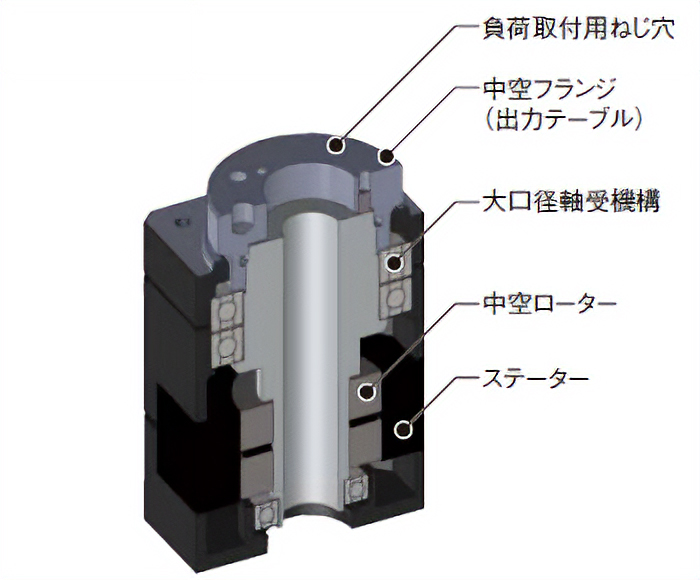

5相ステッピングモーターに中空フランジを採用したアクチュエータです。中空部にエア配管、配線、光線を通すことで装置先端の設計の簡素化、小型・軽量化に貢献します。

•

•

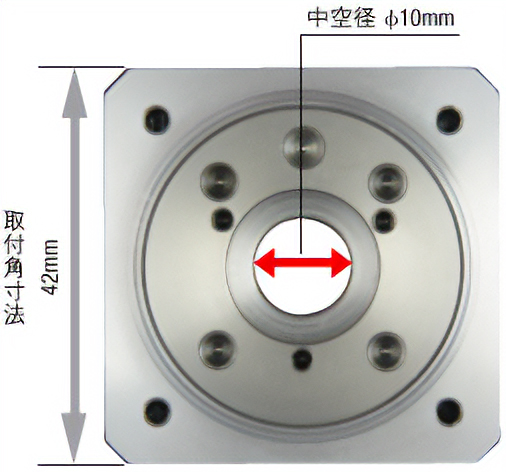

  品名	取付角寸法	中空径	質量
  DHM28PAK2	28mm	φ5.2mm	0.17㎏
  DHM42PAK	42mm	φ10mm	0.47㎏

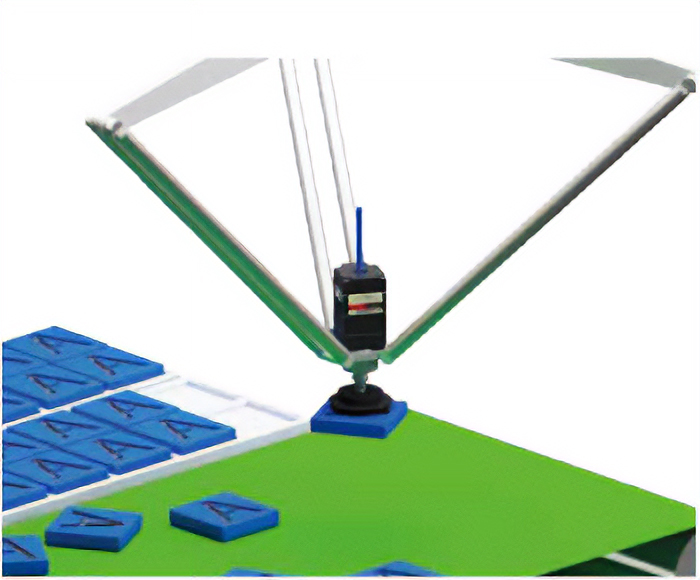

フランジ取付で、可動部周辺の部品削減に貢献

中空フランジには、直接負荷を取り付けることができます。可動部周辺の部品点数削減に貢献します。

従来自作でご用意いただいていた部品が不要となるため、装置設計や部品選定の時間が短縮されます。
さらに、組み立てや取付精度の調整にかかる時間を削減でき、お客様の生産効率アップに貢献します。

装置採用のメリット

• 設計時間の短縮
• 部品コスト削減
• 組み立て工数削減
• 精度調整時間の削減
• メンテナンス時間の削減

高精度な位置決めを実現

5相ステッピングモーターを搭載しているため、高精度な位置決め、微細な動作を安定して繰り返すことができます。CVDドライバとの組み合わせでマイクロステップ駆動、スムースドライブ機能により低速度の振動を抑えたなめらかな動作が可能です。また、中空フランジは、カップリングやベルトなどの伝達機構を使用していない為、部品の剛性や組み合わせの誤差による精度の影響はありません。

•

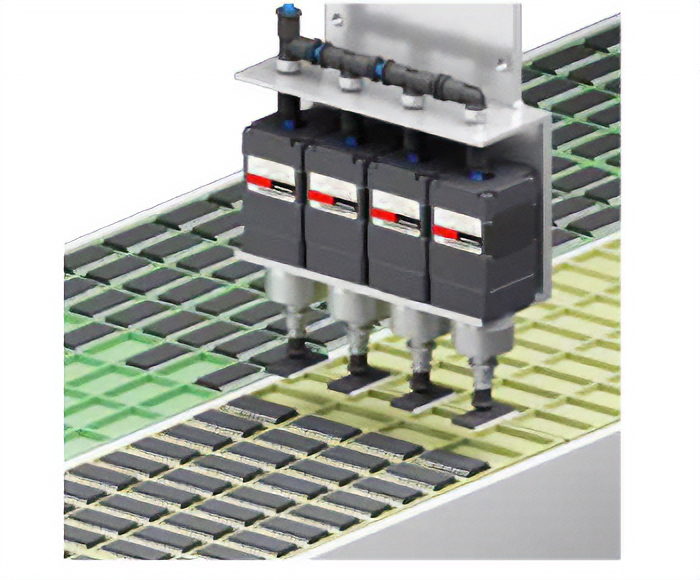

  装置採用のメリット

  • 部品整列の高精度化
  • 吸着器ユニットの軽量化
  • 並列配置による吸着ユニットの小型化

•

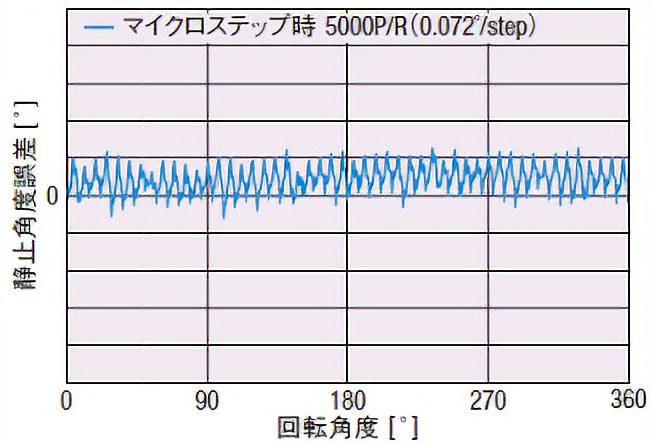

  品名	静止角度誤差	繰り返し位置決め精度
  DHM28PAK2	±0.33°	±0.15°
  DHM42PAK	±0.11°	±0.05°

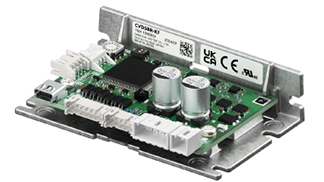

ドライバの特徴

• CVDシリーズの特徴
• パルス列入力タイプドライバの特徴
• RS-485通信タイプドライバの特徴

ラインアップ

アクチュエータ、ドライバ、接続ケーブル、それぞれをご購入ください。

アクチュエータ

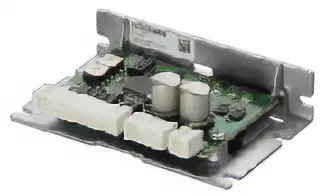

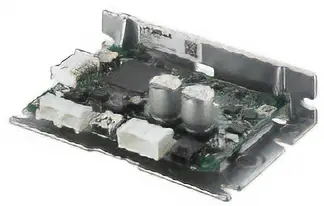

ドライバ

	ドライバタイプ	電源入力
	パルス列入力	DC24V
	RS-485通信

接続ケーブル／可動接続ケーブル

取付角寸法28mm

• ケーブルが屈曲される場合には、可動接続ケーブルをお使いください。
• 接続ケーブルに継ぎ足す「中継ケーブル　ドライバ側」もご用意しています。

	長さ ［m］
	0.5～10

取付角寸法42mm

ドライバ側にコネクタがついています。

• ケーブルが屈曲される場合には、可動接続ケーブルをお使いください。
• モーターとドライバ間の「延長用接続ケーブル 端末処理なし」もご用意しています。

	長さ ［m］
	0.5～1

ご注意

モーターとドライバ間の配線距離は、10m以下となるようにしてください。
