中空ロータリーアクチュエータ DGⅡシリーズ AZXシリーズ搭載
中空ロータリーアクチュエータ DGⅡシリーズに、サーボモーター AZXシリーズ搭載が新登場。バッテリレスのアブソリュートセンサ搭載したサーボモーター駆動で、高速・高トルクを発揮します。移動量が多い位置決め用途や、連続運転の用途に適しています。基本的な操作方法はαSTEP AZシリーズ搭載と同じため、同じ装置内での併用も容易です。
特徴
バッテリレスのアブソリュートセンサを搭載したサーボモーター
駆動モーターのサーボモーター AZXシリーズは、αSTEP AZシリーズと同じバッテリレスの機械式アブソリュートセンサ(ABZOセンサ)を搭載しています。
位置決め運転や連続運転に特化したサーボモーターです。
- 機械式センサ
非通電時も位置情報を保持 - 多回転アブソリュートセンサ
基準となる原点から、モーター軸で±900回転(1800回転分)の絶対位置が検出可能
- AZXシリーズの詳細はこちらをご覧ください。
AZシリーズ搭載と基本的な操作方法が同じ
AZXシリーズ搭載は、AZシリーズ搭載と基本的な操作方法が同じです。
同じ装置内で、AZXシリーズとAZシリーズを併用する際に、操作性の変更による手間なく使用できます。
配線 | 信号系の配線 |
---|---|
設定 | スイッチやパラメータの機能、設定方法(MEXE02を使用) |
制御 | ネットワークで制御する場合のコマンドID番号 |
運転機能 | ドライバに内蔵している位置決め運転機能など |
高速で高トルクを発揮
AZXシリーズ搭載は、高速で高トルクを発揮します。
移動量が多い位置決め用途や、連続運転用途に適しています。

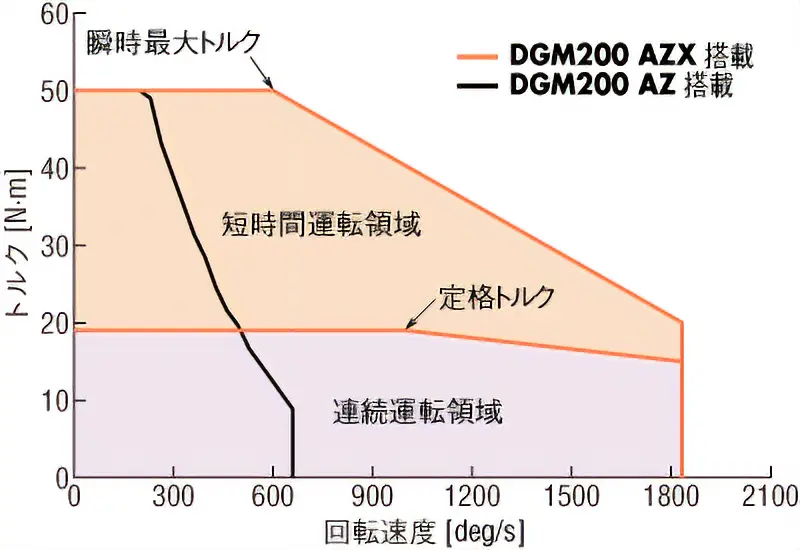

- AZXシリーズ搭載とAZシリーズ搭載の回転速度―トルク特性の比較です。
AZXシリーズ搭載は高速域、AZシリーズ搭載は低速域でトルクの優位性があります。
ケーブルの引き出し方向が変えられる
AZXシリーズ搭載は、モーターをカップリングで締結するため、モーター部を取り外して向きを変えることで、ケーブル引き出し方向を変更することができます。
種類と価格
「中空ロータリーアクチュエータ」「ドライバ」「接続ケーブル/可動接続ケーブル」のそれぞれが別手配です。
組み合わせてお求めになれます。
中空ロータリーアクチュエータ
AC電源入力
タイプ | 取付角寸法 [mm] |
減速比 | 定価 |
---|---|---|---|
200mm | 18 | 270,900円 | |
293,300円 |
ドライバ
ドライバタイプ [W] |
電源入力 [V] |
定価 | |
---|---|---|---|
EtherNet/IP対応 | 単相/三相200-240V | 84,200円 |
- ※ EtherNet/IP™はODVAの商標です。
接続ケーブルセット/可動接続ケーブルセット
- モーターから出ているモーターケーブル、エンコーダケーブル、電磁ブレーキケーブルは、ドライバに直接接続できません。
- ケーブルが屈曲される場合には、可動接続ケーブルをお使いください。
長さ [m] |
定価 | ||
---|---|---|---|
接続ケーブルセット | 可動接続ケーブルセット | ||
1 ~ 20 | 8,500円 ~ 39,600円 | 9,200円 ~ 59,400円 |
