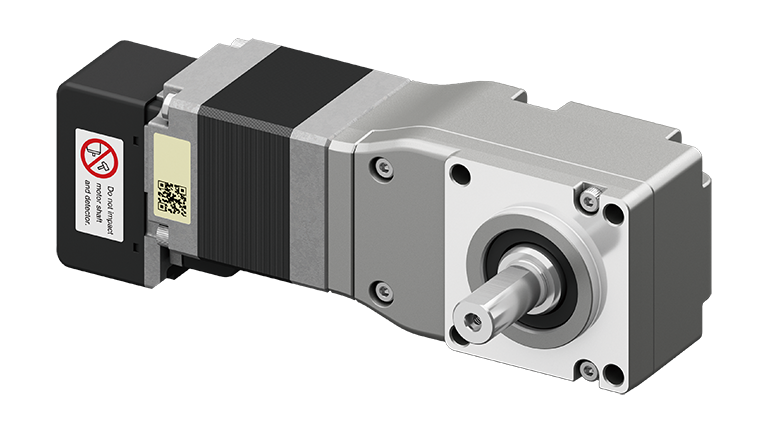

αSTEP AZシリーズ 直交軸 FCギヤードタイプ 取付角寸法35mm
αSTEP AZシリーズ 直交軸 FCギヤードタイプに、取付角寸法35mmを追加しました。装置の省スペース化に貢献します。
特徴
小型・省スペース
直交軸 FCギヤードタイプはモーターの張り出しを低減できます。

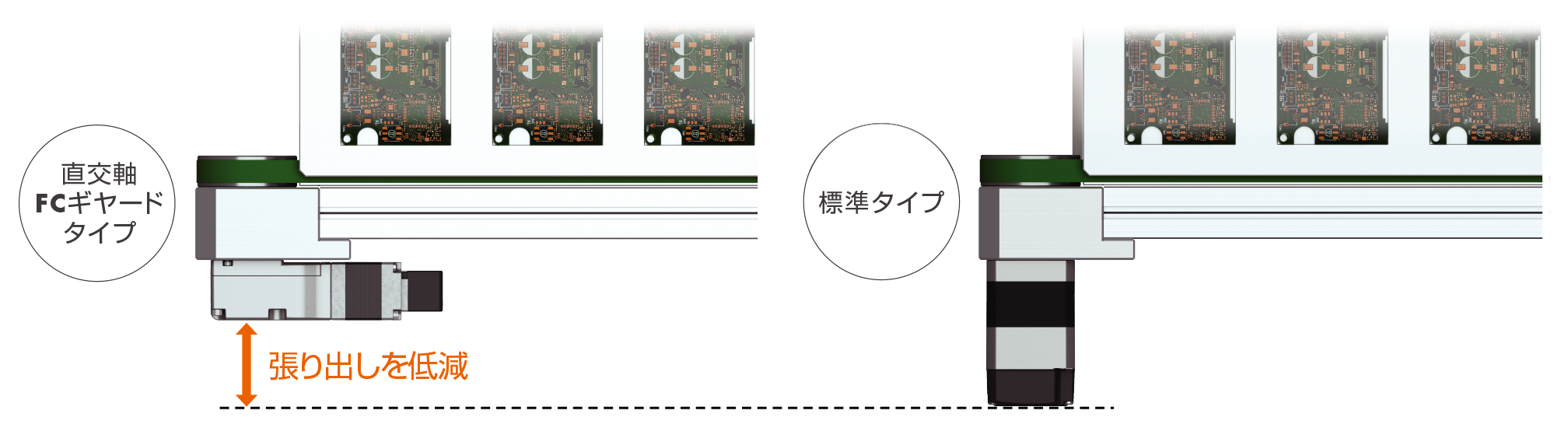

ベルトコンベアの例
製品別比較

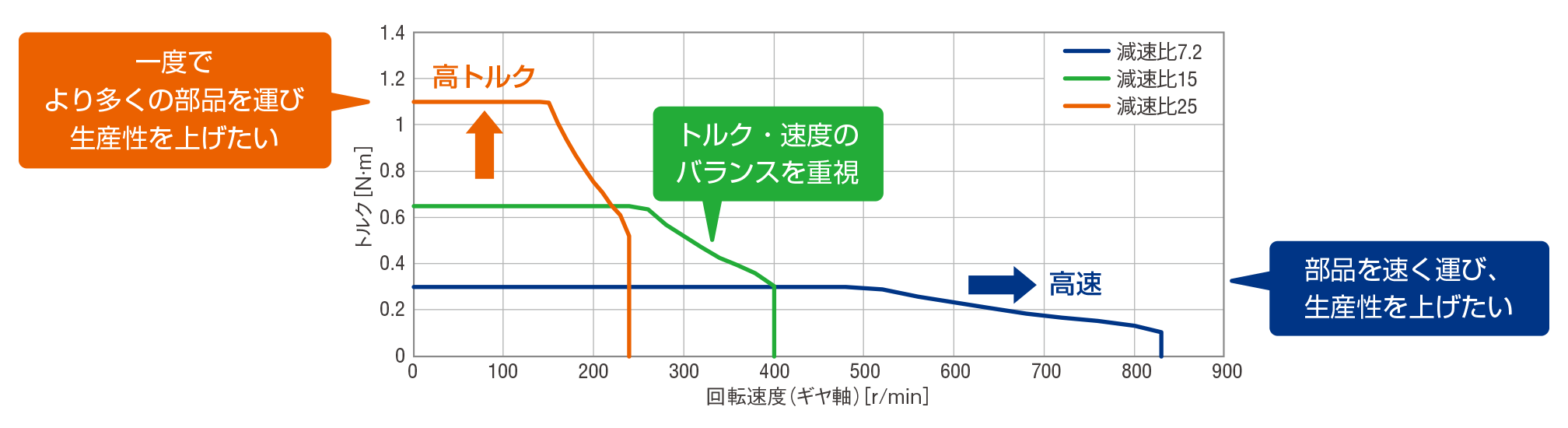

幅広いトルク帯に対応
3種類のギヤ減速比をご用意しています。用途に応じて選択いただけます。
高強度
ギヤードタイプの特徴を活かし、高強度で許容ラジアル荷重が大きくなっています。ベルト・プーリー機構で、ベルトテンションに対する安全率を高くとれるため、
テンション調整がしやすくなります。
種類と価格
モーター
| モータータイプ | 取付角寸法 [mm] |
励磁最大静止トルク [N・m] |
バックラッシ [arcmin] |
分解能 （1000P/R設定時） [゜/パルス] |
電磁ブレーキ | 定価 | |
|---|---|---|---|---|---|---|---|
| 有り | 無し | ||||||
| 直交軸 FCギヤード | 35 | 0.3 ～ 1.1 | 25 ～ 40 | 0.0144 ～ 0.05 | - | ● | 57,500円 |
ドライバ
| ドライバタイプ | 電源入力 [V] |
定価 |
|---|---|---|
| 位置決め機能内蔵 | DC24/48 | 42,900円 |
| RS-485通信付きパルス列入力 | ||
| パルス列入力 | 37,400円 | |
| EtherCAT対応 | 48,400円 | |
| EtherNet/IP対応 | ||
| PROFINET対応 |
- ※ EtherCAT®はBeckhoff Automation GmbH（ドイツ）よりライセンスを受けた特許取得済み技術であり、登録商標です。
- ※ EtherNet/IP™はODVAの商標です。
- ※ PROFINETは、PROFIBUS Nutzerorganisation e.V.（PNO）の商標または登録商標です。
接続ケーブル／可動接続ケーブルセット
- モーターから出ているモーターケーブル、エンコーダケーブルは、ドライバに直接接続できません。
- ケーブルが屈曲される場合には、可動接続ケーブルをお使いください。
| 長さ [m] |
定価 | |
|---|---|---|
| モーター／エンコーダ用 | 0.5 ～ 20 | 3,300円 ～ 37,500円 |
