ACモーター用ケーブル一覧
接続ケーブル
[1]端子箱付きタイプ用接続ケーブル（丸端子付き）
端子箱内配線がすぐにできる丸端子圧着済みのケーブルです。端子箱内配線に最適な長さに処理してあります。
インダクションモーター、レバーシブルモーター用
| 適用モーター | 品名 | 長さ（m） | 定価 | ケーブル、仕様 | ||
|---|---|---|---|---|---|---|
| 種類 | シリーズ | 電源 | ||||
| インダクションモーター | KⅡSシリーズ KⅡシリーズ |
三相 | CC010TA04B | 1 | 2,700円 |
ケーブル外径 Φ10.9mm 心線 AWG18
|
| CC020TA04B | 2 | 3,300円 | ||||
| CC030TA04B | 3 | 3,800円 | ||||
| CC050TA04B | 5 | 4,900円 | ||||
| CC100TA04B | 10 | 7,700円 | ||||
| CC200TA04B | 20 | 13,200円 | ||||
| インダクションモーター レバーシブルモーター |
KⅡシリーズ | 単相 | CC010TA04A | 1 | 2,700円 | |
| CC020TA04A | 2 | 3,300円 | ||||
| CC030TA04A | 3 | 3,800円 | ||||
| CC050TA04A | 5 | 4,900円 | ||||
| CC100TA04A | 10 | 7,700円 | ||||
| CC200TA04A | 20 | 13,200円 | ||||
電磁ブレーキ付モーター用
| 適用モーター | 品名 | 長さ（m） | 定価 | ケーブル、仕様 | ||
|---|---|---|---|---|---|---|
| 種類 | シリーズ | 電源 | ||||
| インダクションモーター | KⅡSシリーズ | 三相 | CC010TA06B | 1 | 3,000円 |
ケーブル外径 Φ10.9mm 心線 AWG18
|
| CC020TA06B | 2 | 3,800円 | ||||
| CC030TA06B | 3 | 4,600円 | ||||
| CC050TA06B | 5 | 6,100円 | ||||
| CC100TA06B | 10 | 10,000円 | ||||
| CC200TA06B | 20 | 17,700円 | ||||
| インダクションモーター | KⅡシリーズ | 単相 | CC010TA06A | 1 | 3,000円 | |
| CC020TA06A | 2 | 3,800円 | ||||
| CC030TA06A | 3 | 4,600円 | ||||
| CC050TA06A | 5 | 6,100円 | ||||
| CC100TA06A | 10 | 10,000円 | ||||
| CC200TA06A | 20 | 17,700円 | ||||
[2]接続ケーブル（端末処理なし）
三相、単相モーター配線用ケーブルです。端子箱配線にも使用できます。
インダクションモーター、レバーシブルモーター、トルクモーター、超低速シンクロナスモーター用
| 適用シリーズ | ケーブル、仕様 | 品名 | 長さ（m） | 定価 |
|---|---|---|---|---|
|
KⅡSシリーズ KⅡシリーズ Kシリーズ （小型端子箱付きを除く） ワールドKシリーズ BHシリーズ TMシリーズ SMKシリーズ |
ケーブル外径 Φ10.9mm 心線 AWG18
|
CC010G04 | 1 | 1,600円 |
| CC020G04 | 2 | 2,200円 | ||
| CC030G04 | 3 | 2,700円 | ||
| CC050G04 | 5 | 3,800円 | ||
| CC100G04 | 10 | 6,600円 | ||
| CC200G04 | 20 | 12,100円 |
電磁ブレーキ付きモーター用
| 適用シリーズ | ケーブル、仕様 | 品名 | 長さ（m） | 定価 |
|---|---|---|---|---|
|
KⅡSシリーズ KⅡシリーズ Kシリーズ （小型端子箱付きを除く） ワールドKシリーズ BHシリーズ |
ケーブル外径 Φ10.9mm 心線 AWG18
|
CC010G06 | 1 | 1,800円 |
| CC020G06 | 2 | 2,600円 | ||
| CC030G06 | 3 | 3,400円 | ||
| CC050G06 | 5 | 4,900円 | ||
| CC100G06 | 10 | 8,800円 | ||
| CC200G06 | 20 | 16,500円 |
防塵・防水モーター用

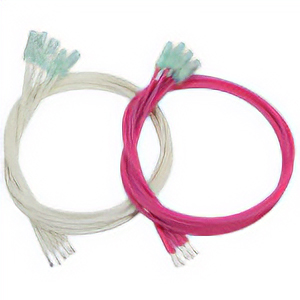

[3]コンデンサ接続用リード線
コンデンサの端子にそのまま接続できる端子付リード線です
| 品名 | セット内容 | 定価 | |
|---|---|---|---|
|
LCCN0510 | 白色：5本 赤色:5本 |
1,300円 |
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
