取付金具 回路製品用取付金具（その他取付用）
DINレール取付専用回路製品用
DINレール取付のみに対応した回路製品を単体で取り付けるための金具です。
横方向への移動や抜けがありません。
材質：SPCC 表面処理：無電解ニッケルメッキ
| 品名 | 定価 | 適用製品 | ||
|---|---|---|---|---|
| 分類 | シリーズ | |||
  |
MAFP02 | 450円 | ACスピードコントロールモーター | DSCシリーズ |
| スピードコントローラ MSC-1 | ||||
| スピードコントローラ MSC-A | ||||
| αSTEP | ARシリーズ DC電源入力 | |||
| AZシリーズ DC電源入力 | ||||
| ステッピングモーター | CRKシリーズ 位置決め機能内蔵タイプ | |||
| コントローラ | ネットワークコンバータ | |||
| 電動スライダ | EASシリーズ （ARシリーズ／AZシリーズ搭載 DC電源入力） |
|||
| EZSシリーズ （ARシリーズ／AZシリーズ搭載 DC電源入力） |
||||
| EZSシリーズ クリーンルーム対応 （ARシリーズ／AZシリーズ搭載 DC電源入力） |
||||
| 電動シリンダ | EACシリーズ （ARシリーズ／AZシリーズ搭載 DC電源入力） |
|||
| コンパクトリニアアクチュエータ | DRS2シリーズ | |||
| 中空ロータリーアクチュエータ | DGIIシリーズ（ARシリーズ搭載 DC電源入力） | |||
- ※ 温度スイッチ用取付金具としてもご利用いただけます。
DINレール対応回路製品用 ＜使用例拡大写真＞
DINレール取付のみに対応した回路製品を,DINレールを使用しないで直接取り付けることができます。

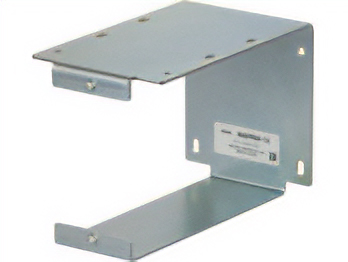

盤面取付型回路製品用
盤面取付型の回路を上面・背面・底面で直接取り付けることができます。
- ※ 防塵・防滴タイプ フロントカバー PCF12とは併用できません。
| 品名 | 材質 表面処理 |
定価 | 適用製品 | ||
|---|---|---|---|---|---|
| ブラシレスモーター | ACスピードコントロールモーター | ||||
  |
MAFP04-15 | SPCC、無電解ニッケルメッキ | 1,900円 | BMUシリーズ 30W、60W、120W | US2シリーズ |
  |
MAFP04-12B | 2,500円 | BMUシリーズ 200W、400W | - | |
コンベアガイド取付用

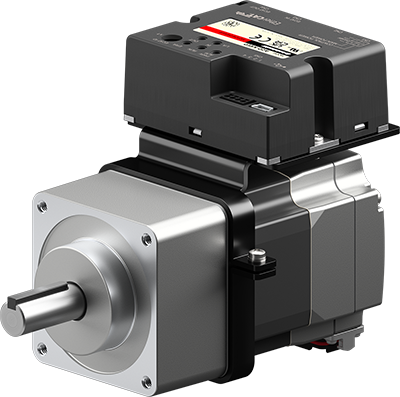

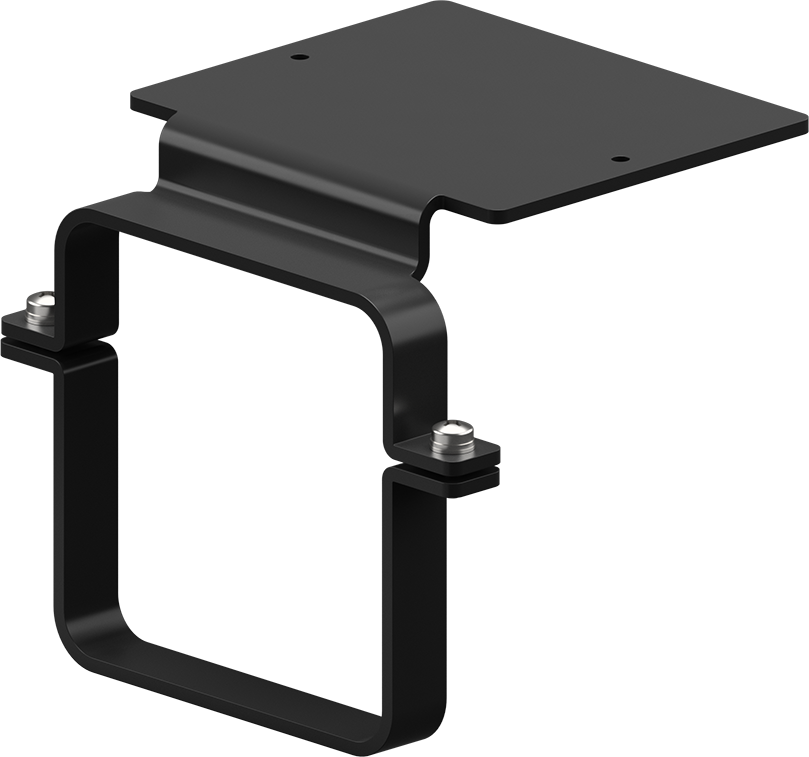

AZシリーズモーター取付用
AZシリーズ コネクタタイプ取付角寸法42mm、60mmのモーター側面に、AZシリーズ miniドライバを設置する取付金具です。
- ※ FCギヤードタイプには取付できません。
- ※ 回路製品と取付金具を締結するためのねじはお客様にてご用意ください。
- 取付けが簡単
取付金具をモーター部へクランプし、2点ねじ締めするだけで使えます。（締付トルクは0.6 [N・m]）
- 1本ケーブルですっきり配線
モーターとドライバの間を、1本の接続ケーブルで簡単に配線できます。
（接続ケーブルは、屈曲半径、長さにご注意の上お選びください。なお、0.2mのケーブルは、引き出し方向が反出力軸側をお使いください。）
