サポートツール　I/O変換ツール SPT-C01

I/O変換ツール SPT-C01は、ご使用中のARL/AS/ASC/AIPシリーズ パルス列入力タイプからARシリーズ パルス列入力タイプへの置き換えを支援するツールです。

• 上位コントローラとドライバの接続ケーブルをそのまま使用することができます。
• 上位コントローラのプログラムを変更する必要がありません。

ご注意

SPT-C01をご使用していただくには次の制限があります。

• ARシリーズは、ご使用中の製品と外形や特性が異なりますのでご注意ください。
• SPT-C01は、ソース出力コントローラにはご使用いただけません。
• 上位コントローラとドライバの入出力信号用GNDが共通であること、または共通にできることが必要です。
  SPT-C01を使用すると、各製品のGNDが接続されます。
• オープンコレクタのA相出力、B相出力は使用できなくなります。
• 置き換え前の製品になかった機能(ARシリーズ特有の機能)は使用できません。(例：電磁ブレーキの自動制御機能など)
• SPT-C01を使用することによる法規制や規格などへの対応は、お客様にてお願いします。

入出力信号の接続例

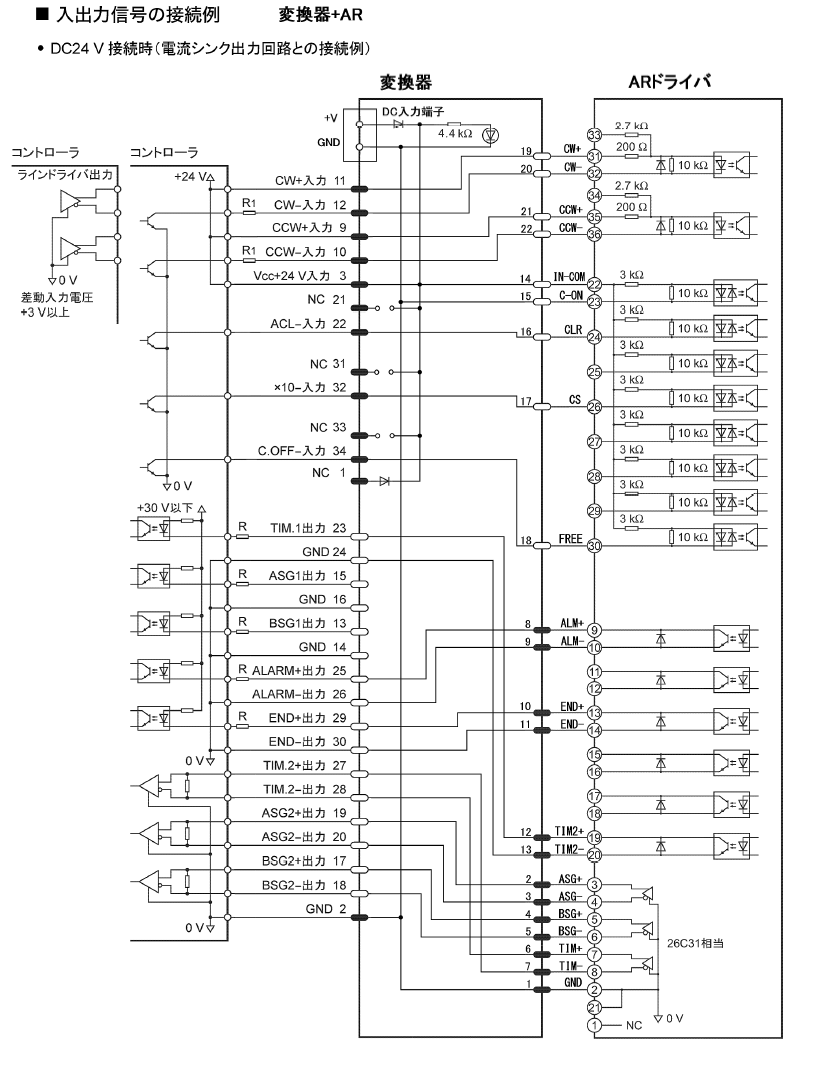

• DC24V接続の場合

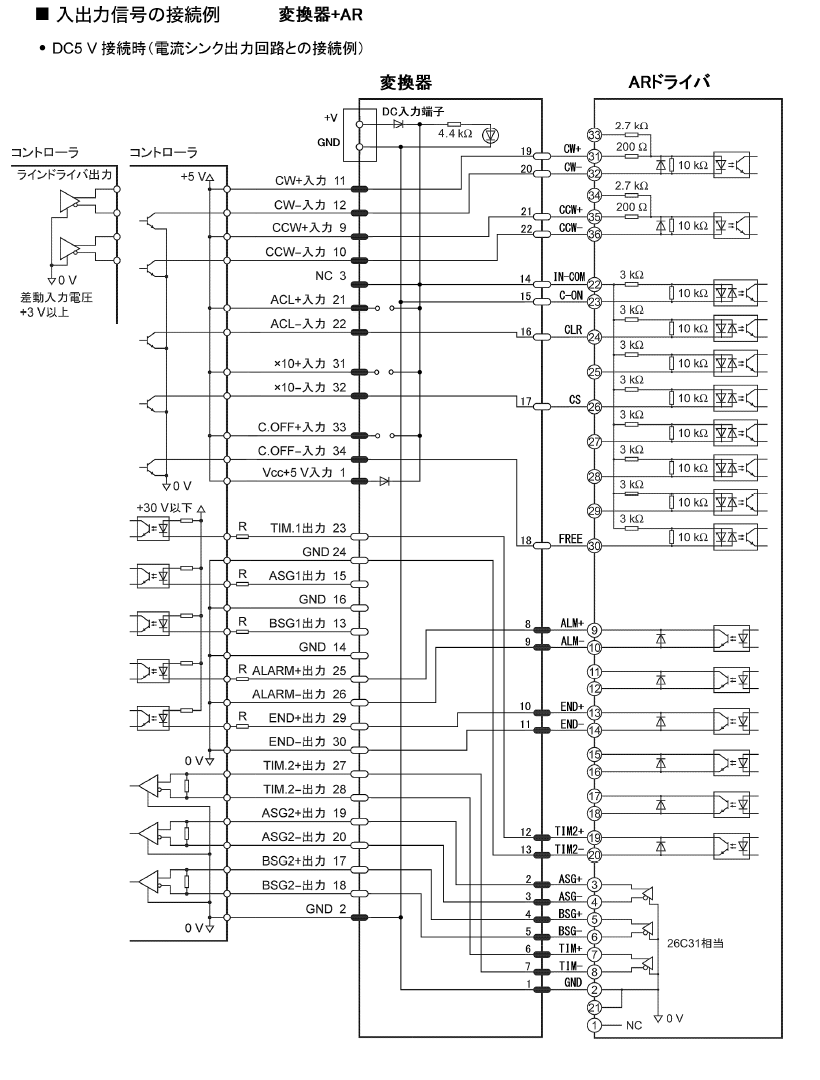

• DC 5V接続の場合

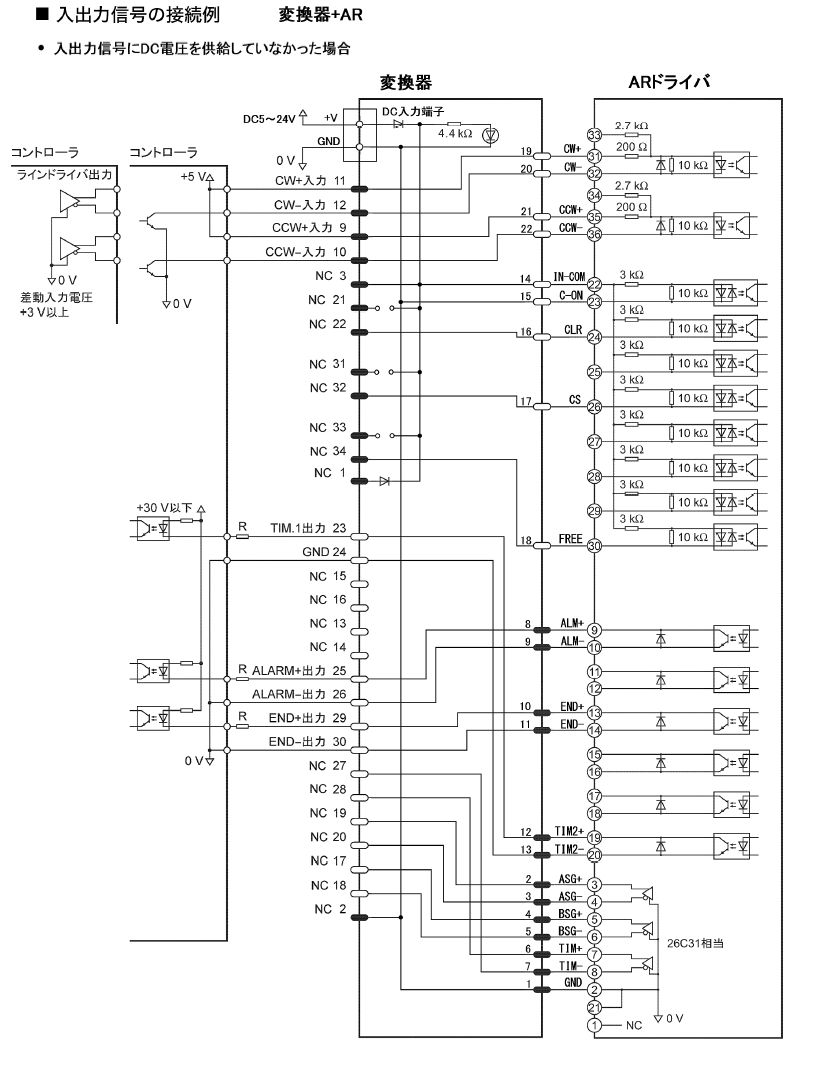

• 入出力信号にDC電源を供給していなかった場合　（5～24Vの外部電源の接続が必要となります。）

外形図 （単位 mm）
