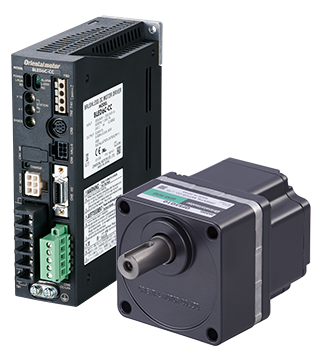

特徴 | ブラシレスモーター BLEシリーズ CC-Link Ver.1.1対応

速度制御範囲 80～4000r/min（速度比1:50）

フィードバック制御により、80～4000r/min（速度比1:50）のワイドな速度制御範囲を実現しました。

省エネルギー

ブラシレスモーターはローター部に永久磁石を採用。インバータ制御のモーターに比べて、損失が小さく、高効率のため装置の省エネルギー化が図れます。

薄型・ハイパワー

取付角90mmの場合、モーター全長60mmで出力120Wを実現。薄型・ハイパワーで、装置のダウンサイジングに貢献します。

優れた速度安定性

負荷状況が変化するような場合でも、低速から高速まで安定した速度で駆動することができます。
BLEシリーズの速度変動率は±0.2％です。

ギヤヘッド定格寿命10000時間

平行軸ギヤヘッドおよび、中空軸フラットギヤヘッドの定格寿命は10000時間。
平行軸ギヤヘッドは従来品に比べ、2倍の長寿命を実現しました。

• 60W、120W用の平行軸ギヤヘッドには、出力軸先端にタップ穴加工をしています。

中空軸フラットギヤヘッドで省スペース化を実現

カップリングを使わずに、駆動軸と直接連結できるため、装置の省スペース化を実現します。

省配線

上位コントローラ（マスタ）との接続は、CC-Link専用ケーブルをつなぐだけの簡単配線。 複雑な配線が不要になり、省配線を実現します。

CC-Link通信でデータの設定が可能

上位コントローラ（マスタ）からCC-Link通信ラインを通じて、運転指令や各種運転データの設定・読み出しができます。

【主な指令・設定項目】

• 運転実行指令
• 回転速度の読出し・書込み
• 加速・減速時間の読出し・書込み
• 各種パラメータの読出し・書込み
• アラーム履歴の読出し など

リアルタイムモニタ

モーターやドライバの状態を、リアルタイムに確認することができます。

【主なモニタ項目】

• 出力回転速度
• 運転速度
• コンベヤ搬送速度
• 負荷率
• アラームコード など

ユーザーI/Oから運転可能

接続軸数が多くなると、通信上の遅れから、各軸間で起動タイミングにバラツキが生じます。その場合、ユーザーI/Oから運転信号を入力することで、各軸間の起動タイミングのバラツキを小さくできます。

他社機器との接続について

他社PLCのネットワークユニットとの接続ガイドをダウンロードいただけます。プログラム設計・立ち上げの時間短縮に貢献できますので、ぜひご活用ください。

詳細はこちら
