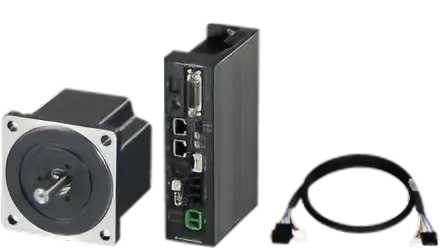

ブラシレスモーター

BLVシリーズ

高出力100W（0.1kW）、200W（0.2kW）、400W（0.4kW）のDC電源入力ブラシレスモーター。
優れた速度安定性や広い速度制御範囲など、ブラシレスモーターの良さはそのまま、
バッテリ駆動、通信での制御に対応。
工場や倉庫内で使われるAGVなどの無人搬送車にもお使いいただけます。^※

※ 製品の適用範囲については、こちらをご覧ください。

特徴ダウンロードラインアップ・関連情報製品を絞り込む

特徴 | ブラシレスモーター BLVシリーズ

主な特徴
I/O、Modbus（RTU）、FAネットワーク制御から選択可能
サポートソフト MEXE02で立ち上げ・メンテナンスも安心

主な特徴

バッテリ駆動に対応

バッテリ駆動が可能な、幅広い動作可能電圧範囲

電圧範囲内であれば、アラームが作動することもなく、モーターの運転が可能です。

動作可能電圧範囲
バッテリ電圧が低下しても駆動可能

電圧に応じて最高回転速度に制限がかかるため、バッテリ切れによるモーターの停止を回避できます。

電源電圧低下時の最高回転速度制限特性

コンパクトでハイパワーな装置設計に貢献

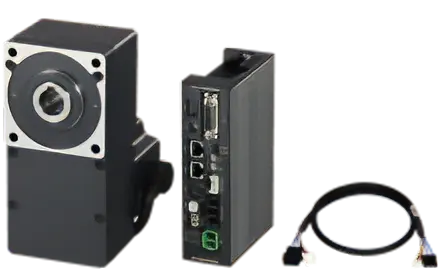

高強度、高許容トルクの中空軸フラットギヤヘッド

高強度

高い許容ラジアル荷重により、パワフルでハイスペックな運転が可能です。
- ※ 200W／400W、ギヤヘッド取付面から10mmの値
飽和しない許容トルク

許容トルクが飽和しないため、モーターのトルクを最大限に活用できます。
- ※ 400W、3000r/min以下の値

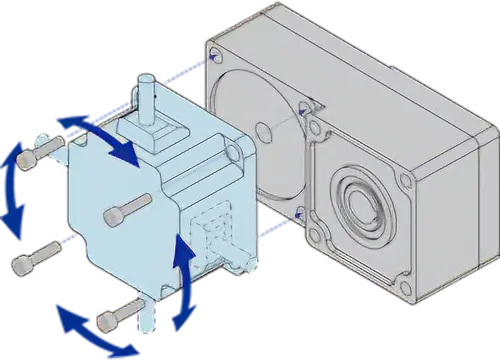

省スペース・省コスト

出力軸が中空のため駆動軸と直結できます。
軸の連結部品が不要になることで、省スペース化と部品コストダウンに貢献します。

機械的ブレーキと電気的ブレーキによる使い分け・併用が可能

電磁ブレーキによる機械的ブレーキ

電磁ブレーキ付タイプは、停止時の位置保持や上下駆動（巻き下げ運転）に適しています。停電や電源OFF時にはモーターを瞬時に停止し負荷を保持します。

上下駆動（巻き下げ運転）
搬送台車の車輪を静止・保持

上下駆動（巻き下げ運転）で使う場合は、電源に制限がありますのでご注意ください。

駆動方法		標準タイプ	電磁ブレーキ付タイプ
水平駆動	スイッチング電源	○^＊	○^＊
水平駆動	バッテリ	○	○
上下駆動（巻き下げ運転）	スイッチング電源	×	○^＊
上下駆動（巻き下げ運転）	バッテリ	×	○

※ 傾斜の下降運転や急停止など、外力でモーター軸が回される場合、回生エネルギーが発生します。ドライバには回生エネルギーを処理する機能がないため、電源やドライバの保護機能が働く可能性があります。出力容量や過電圧耐量が十分に大きい電源、またはバッテリを使用してください。

外力が加わった際に保持力を発生　負荷ホールド機能（デジタル設定タイプ、RS-485通信タイプ）

機械ブレーキが無くても停止時に電気的な保持ブレーキ^※として使用できます。

※ 定格トルク50％までの負荷を保持できます。

機械式ブレーキ機構が無いことのメリット

摩耗部がないためメンテナンス不要で長寿命
装置の省スペース化と軽量化

ご注意

ドライバへの電源供給がOFF になると保持力はなくなります。停止時の落下防止などにはお使いいただけません。

用途例

頻繁に運転停止を繰り返す用途

速度制御に便利な機能を搭載

その他機能の一例

加速・減速時間	加速・減速時間を設定可能。
トルク制限	モーターの出力トルクを制限する機能です。設定した制限値に到達した時にTLC信号が出力します。
アラーム	運転を停止し信号を出力過負荷/ 主回路過熱/ 過電圧/ 不足電圧　など
ワーニング	アラームになる前にワーニングレベルの値で信号を出力。モーターの運転は継続。主回路過熱/ 不足電圧/ 過負荷　など

仕様アップや機能拡張が可能です

次の方法によって機能拡張をおこなえます。

サポートソフトMEXE02を使用
データ設定器OPX-2Aを使用
RS-485通信制御
FAネットワーク制御^＊1

項目	基本モデル	拡張モデル
仕様	速度制御範囲：100～4000r/min^＊2 速度変動率：±0.5%	速度制御範囲：80～4000r/min^＊3 速度変動率：±0.2%
機能	速度設定（内部速度設定器、外部アナログ設定）加速時間、減速時間設定トルク制限	各種表示機能運転速度（減速比、増速比設定）、コンベヤ搬送速度、負荷率、アラームコード、ワーニングコード、 I/Oモニタ運転データデジタル設定（回転速度、トルク制限、加速時間、減速時間は最大8点設定）入出力信号割付・テスト運転データコピー

＊1: FAネットワーク制御をおこなう場合は、別売りのネットワークコンバータが必要です。

＊2: 100Wは100～3000r/min

＊3: 100Wは80～3000r/min

I/O、Modbus（RTU）、FAネットワーク制御から選択可能

上位コントローラからの制御は、I/O・Modbus（RTU）・FAネットワーク制御のいずれかでおこなえます。
FAネットワークでの制御は通信プロトコル変換器のネットワークコンバータ（別売）を介することで実現します。

I/O制御

ドライバにあらかじめ運転データ（回転速度など）を設定し、PLCから信号を入力し、設定データの運転をおこないます。

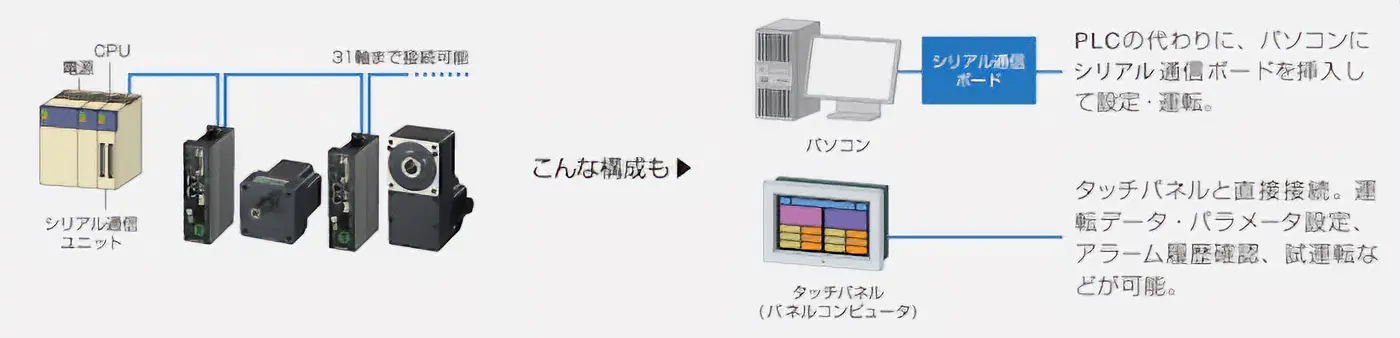

Modbus (RTU)制御

運転データ・パラメータの設定や運転指令入力がPLCなどから簡単に行えます。

ネットワークコンバータ経由でのFAネットワーク制御

ネットワークコンバータ（別売）を利用することで各種FAネットワークに対応します。運転データ設定、運転指令入力をネットワークからおこなえます。1台のコンバータで複数台のモーターを接続・制御できます。

サポートソフト MEXE02で立ち上げ・メンテナンスも安心

サポートソフトMEXE02を使った役立つ機能

サポートソフト MEXE02を使用することにより、運転データや各種パラメータの設定・編集がおこなえるほか、ティーチング、各種状態のモニタをおこなうことができます。

サポートソフトのダウンロードはこちら

さまざまな機能で、立上げからメンテナンスまでを総合サポート

立ち上げ・評価
配線チェックやテスト運転時に役立つ機能をご用意しています。
- 運転データの設定と保存
- I/Oモニタ
- ティーチング・リモート運転
調整
装置設置後のモーター動作の調整に役立つ機能をご用意しています。
- 波形モニタ
診断・メンテナンス
運用開始後のトラブル時の診断やメンテナンスに役立つ機能をご用意しています。
- アラームモニタ
- ステータスモニタ
- ワーニングモニタ

運転データ/パラメータ設定画面
波形モニタ

サポートソフトの機能詳細はこちら

ラインアップ

タイプ	取付角寸法 [mm]	定格出力 [W]	最大許容トルク^＊1 [N・m]	減速比	速度制御範囲 [r/min]	電磁ブレーキ
平行軸ギヤヘッド GFSギヤ	90	100	30	5～200	100（80）^＊3 ～3000	有り／無し
	104	200	63	5～200	100（80）^＊3 ～4000
	104	400	63	5～200	100（80）^＊3 ～4000
中空軸フラットギヤヘッド FRギヤ	90	100	54	5～200	100（80）^＊3 ～3000
	104	200	38.3	10～100	100（80）^＊3 ～4000
	104	400	80.8	5～100	100（80）^＊3 ～4000
丸シャフトタイプ	104	200	0.65^＊2	－	100（80）^＊3 ～4000
丸シャフトタイプ	104	400	1.3^＊2	－	100（80）^＊3 ～4000
