2相/5相ステッピングモーター用ドライバ CVDシリーズ 多軸タイプ EtherCAT対応
- DC入力、EtherCAT対応、4軸制御
- 省スペース、省配線
- 2相/5相モーターに対応
- エンコーダ情報を直接取り込み
特徴 | 2相/5相ステッピングモーター用ドライバCVDシリーズ多軸タイプEtherCAT対応
EtherCAT対応・4軸制御

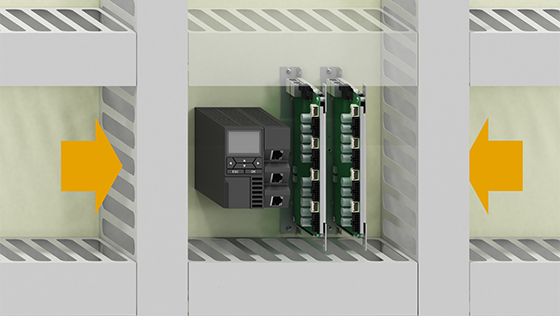

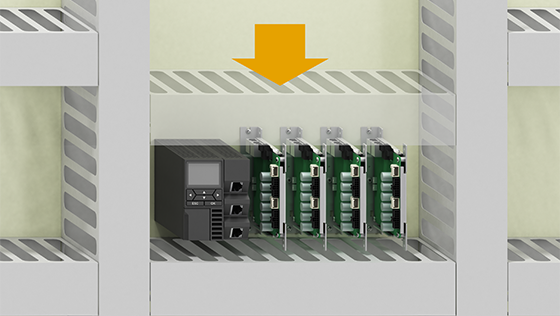

EtherCAT通信に対応した、4軸タイプのオープンループステッピングモーター用ドライバです。入出力信号の配線はEtherCAT通信ケーブル1本で接続できるほか、4軸分の通信線、電源線をドライバ1台に集約できるため、省スペース・省配線です。
2相/5相モーター併用可能、便利なドライバ機能
2相/5相モーターを併用できるほか、エンコーダ入力を取りこむ機能を搭載しているため、脱調検出や位置、速度のモニタが可能です。
2相/5相モーターの併用が可能
1台のドライバで、2相/5相モーターを自由に選択できます。仕様の変更や用途に合わせて、モーターの使い分けが容易です。(パラメータで組み合わせモーターを設定)
-

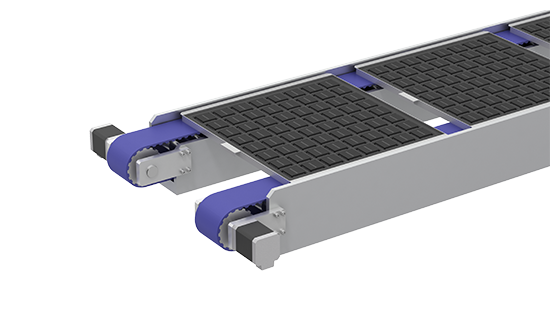

2相モーター:低速域でトルクが必要な用途
-

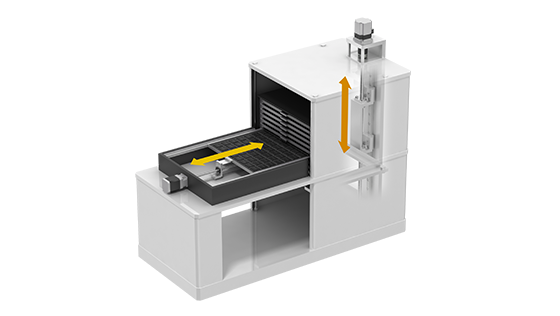

5相モーター:低振動、高精度位置決めの用途
エンコーダ情報の取り込み
ドライバにエンコーダ情報を取り込む機能を搭載しており、上位機器を介さず直接位置情報モニタや脱調検出ができます。上位機器側の負担を減らし、装置全体のシステム構成の簡略化に貢献します。
便利なドライバ機能
- 電磁ブレーキ自動制御
ドライバから制御できるため、ブレーキ制御回路が不要です。 - センサ用24V電源
ドライバから供給ができるため、外付け配線をなくし、省配線に貢献します。
サポートソフト、モニタ機能
サポートソフト MEXE02でパソコンから簡単駆動
サポートソフト MEXE02を使用することにより、運転データや各種パラメータの設定・編集がおこなえるほか、ティーチング、各種状態のモニタをおこなうことができます。
さまざまな機能で、立上げからメンテナンスまでを総合サポート
-
立ち上げ・評価
配線チェックやテスト運転時に役立つ機能をご用意しています。
- 運転データの設定と保存
- I/Oモニタ
- ティーチング・リモート運転
-
調整
装置設置後のモーター動作の調整に役立つ機能をご用意しています。
- 波形モニタ
-
診断・メンテナンス
運用開始後のトラブル時の診断やメンテナンスに役立つ機能をご用意しています。
- アラームモニタ
- ユニット情報モニタ
- ステータスモニタ
ステッピングモーター・電動アクチュエータと組み合わせが可能
多軸タイプと接続可能な製品は以下の通りです。
ステッピングモーター(DC電源入力)
適用シリーズ | 組み合わせ製品※1 | 参考 |
---|---|---|
2相ステッピングモーター PKPシリーズ バイポーラ 4本リード線 |
PKP203D06A PKP213D05■、PKP214D06■ PKP22□D15■、PKP22□D15■2、PKP22□MD15■ PKP23□D08■、PKP23□D15■、PKP23□D23■ PKP24□D08■2、PKP24□D15■、PKP24□D15■2、PKP24□D23■、PKP24□D23■2、PKP24□MD15■、PKP24□MD15■2 PKP25□D28■A2、PKP26□D14■2、PKP26□D28■、PKP26□D28■2、PKP26□MD28■、PKP26□MD28■2、PKP262FD15A |
品名の見方 |
5相ステッピングモーター PKP/PKシリーズ |
PKP52□MN03、PKP52□MN07、PKP52□N03、PKP52□N07、PKP52□N12 PKP54□MN、PKP54□N18■、PKP54□N18■2 PKP56□FMN、PKP56□FN24■2 PK513、PK52□、PK52□P、PK54□、PK56□※2 |
品名の見方 |
- ※1 品名の一部を記載しています。ここに記載されている品名が含まれる製品と組み合わせることができます。ただし電圧出力タイプのエンコーダ付モーターは対象外です。
品名の□には、モーターケースの長さを表わす数字が入ります。
品名の■には、形状を表わすA(片軸)、B(両軸)、およびM(電磁ブレーキ付)のどれかが入ります。 - ※2 定格電流が1.4 A/相のモーターが対象です。
電動アクチュエータ(DC電源入力)
適用シリーズ | 組み合わせ製品※ | 参考 |
---|---|---|
中空ロータリーアクチュエータ DHシリーズ |
DHM28PAK2、DHM42PAK | 品名の見方 |
コンパクト電動シリンダ DRLⅡシリーズ |
DRLM20、DRLM28、DRLM42、DRLM60 | 品名の見方 |
- ※ 品名の一部を記載しています。ここに記載されている品名が含まれる製品と組み合わせることができます。
ラインアップ
品名 | ドライバ形状 | 電源入力 | 定価 |
---|---|---|---|
CVD4A-KED | 取付プレートなし | DC24V | 88,000円 |
CVD4AR-KED | 取付プレートなしライトアングル |
