Q.AZシリーズ 多軸ドライバと三菱電機株式会社製PLCを使用しています。 PLCでモニタできる項目は何ですか?
品名
オリエンタルモーター株式会社製ドライバ(SSCNETIII/H) : AZD2A-KS3、AZD2B-KS3、AZD3A-KS3、AZD4A-KS3
三菱電機株式会社製PLC(Qシリーズ シンプルモーションユニット) : QD77MS2、QD77MS4、QD77MS16

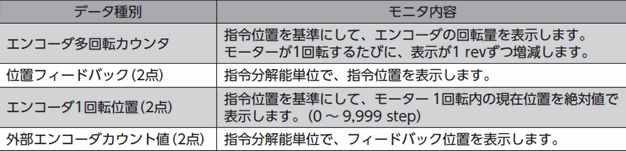

モニタできる項目は以下の通りです。
モニタの設定方法
三菱電機株式会社製シンプルモーションユニット設定ツールでパラメータ「Pr91:任意データモニタ:データ種別設定1」~「Pr94:任意データモニタ:データ種別設定4」を設定してください。モニタできる項目は2つまでです。
- 例)
- 位置フィードバック、外部エンコーダカウント値をモニタする場合
実際のモニタ状況は軸モニタの「Md.109:任意データモニタ出力1」~「Md.112:任意データモニタ出力4」で確認してください。以下は位置フィードバック、外部エンコーダカウント値を設定した時の軸モニタの画面です。
製品カテゴリ: αSTEP 、ネットワーク対応製品・コントローラ
機種・シリーズ: AZシリーズ 多軸ドライバ 、電動アクチュエータ AZシリーズ搭載 多軸ドライバ
内容: 使用方法・設定方法
FAQ No.: 522
