Q.AZシリーズ EtherCAT対応ドライバとオムロン株式会社製PLCの組み合わせでドライバの内部プロファイルを使って制御します。サーボオフ状態で電磁ブレーキを解除するにはどうしたらいいですか?
対象製品
AZシリーズ EtherCAT対応ドライバ :
AZD-AED、AZD-CED、AZD-KED、AZD2A-KED、AZD2B-KED、AZD3A-KED、AZD4A-KED、AZD-KRED
制御方法 : ドライバの内部プロファイルを使用(オペレーションモードPP、PV、HMモード)
PLCのモーション制御(オペレーションモードCSP、CSVモード)を使用する場合は、こちらのFAQをご確認ください。
サーボオフ状態で電磁ブレーキを解除するには以下のいずれかの方法でFREE入力をONにしてください。
- ダイレクト入力のFREE入力をONにする
-

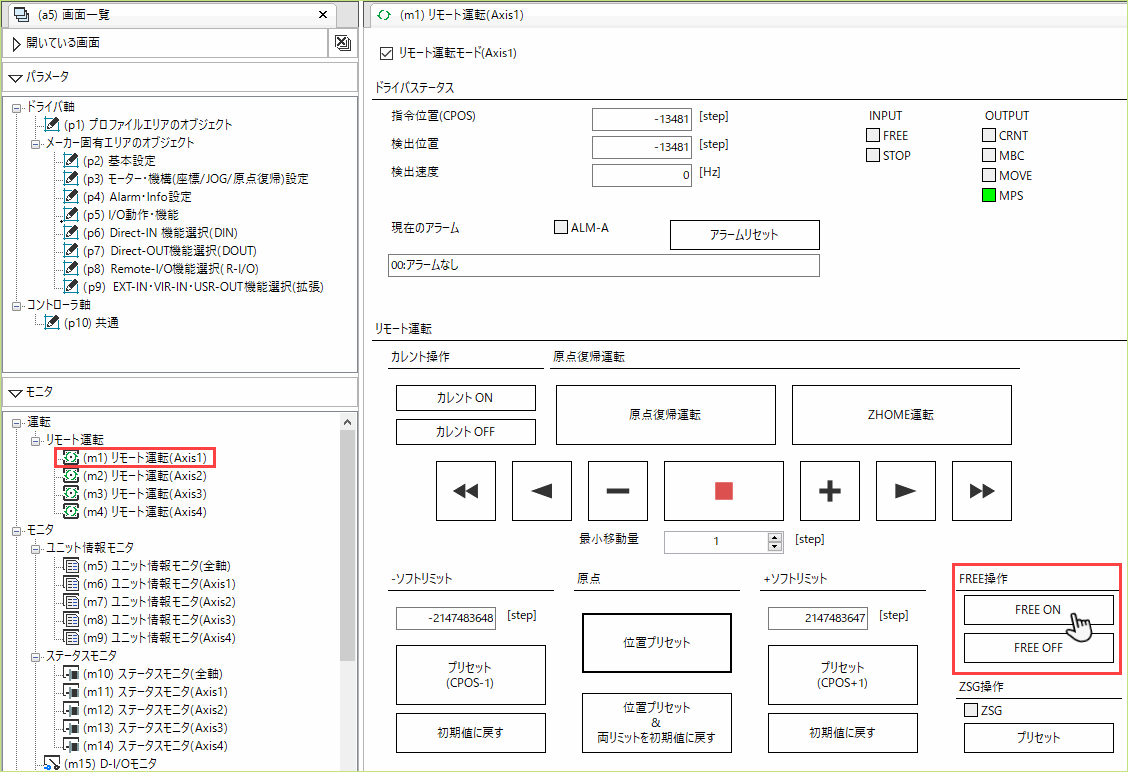

当社サポートソフト MEXE02のリモート運転を使ってFREE状態にする
-
ドライバ入力指令(403Eh)を使用してFREE状態にする
以下の手順をおこなうことでFREE状態となります。- ①
-

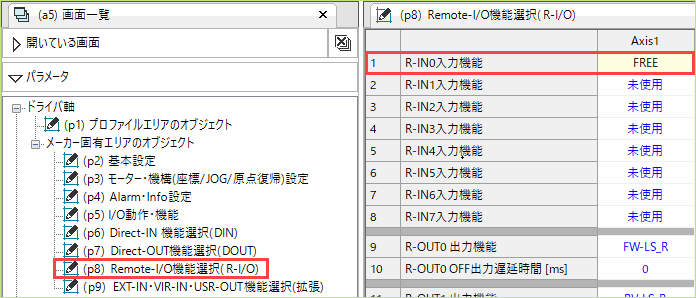

ドライバ入力指令にFREE入力を割り付ける(今回はMEXE02を使ってR-IN0に割り付け)
ドライバ入力指令
Bit15 Bit14 Bit13 Bit12 Bit11 Bit10 Bit9 Bit8 - - - - - - - - Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0 R-IN7 R-IN6 R-IN5 R-IN4 R-IN3 R-IN2 R-IN1 R-IN0 - ②
- ドライバ入力指令(403Eh)の対象のビットをONにする
-
デジタル出力(60FEh)を使用してFREE状態にする
以下の手順をおこなうことでFREE状態となります。
- ①
- デジタル出力(60FEh)のSubIndex:02(ビットマスク)を”1”にする。
- ②
- デジタル出力(60FEh)のSubIndex:01(物理出力)を”0”にする。
- ※ 60FE-01hはPDO割り付けできますが、60FE-02hはPDO割り付けできません。変更する際はSDO通信でおこなってください。
デジタル出力(60FEh)
Index Sub 名称 型 アクセス PDO 保存 範囲 60FEh 00h エントリー数 U8 RO No - 2 01h 物理出力 U32 RW RxPDO - 0000 0000~FFFF FFFFh
(初期値:0000 0000h)02h ビットマスク U32 RW No - 0000 0000~FFFF FFFFh
(初期値:0000 0000h)物理出力の詳細
Bit 名称 内容 0 電磁ブレーキ制御 0:電磁ブレーキ開放
1:電磁ブレーキ保持1~31 - 予約 ビットマスクの詳細
Bit 名称 内容 0 Bit0のマスク 0:物理出力のブレーキ制御 無効
1:物理出力のブレーキ制御 有効1~31 - 予約
製品カテゴリ: αSTEP 、ネットワーク対応製品・コントローラ 、電動アクチュエータ
機種・シリーズ: AZシリーズ 、電動アクチュエータ AZシリーズ搭載
内容: 使用方法・設定方法
FAQ No.: 581
