ステッピングモーターのギヤードタイプって、どう選べばいいの？
-
-
-
お客様から、インデックステーブルの駆動部に使うステッピングモーターの選定を頼まれたんです。イナーシャ比の計算をしているんですけど、お客様の機構の負荷慣性モーメントの値を当てはめて計算してみたら、イナーシャ比が大きくてαSTEP ARシリーズでも条件に合うモーターがなくて・・・。
【表（1）】
| 対象製品 |
取付角寸法(mm) |
イナーシャ比 |
| αSTEP |
40～90 |
30以下 |
| ステッピングモーター |
20～35 |
5以下 |
| 42～90 |
10以下 |
-
ギヤードタイプで選定計算してみた？負荷慣性モーメントが大きい機構には、ギヤードタイプがおすすめよ！ 表（2）の計算式を見てみて。ギヤードタイプを選定することで、イナーシャ比を小さくすることができるのよ。
【表（2）】
-
そうだったんだ！ギヤードタイプなら、お客様の機構でも大丈夫そうです。でも、ステッピングモーターのギヤードタイプって、たくさん種類があって選ぶのが大変そう・・・。
-
何が違うかを1つ1つ比較していけばいいのよ。カタログには、簡単に比較できる表も載っているでしょ。例えば、表（3）を見て！何が違うかわかる？

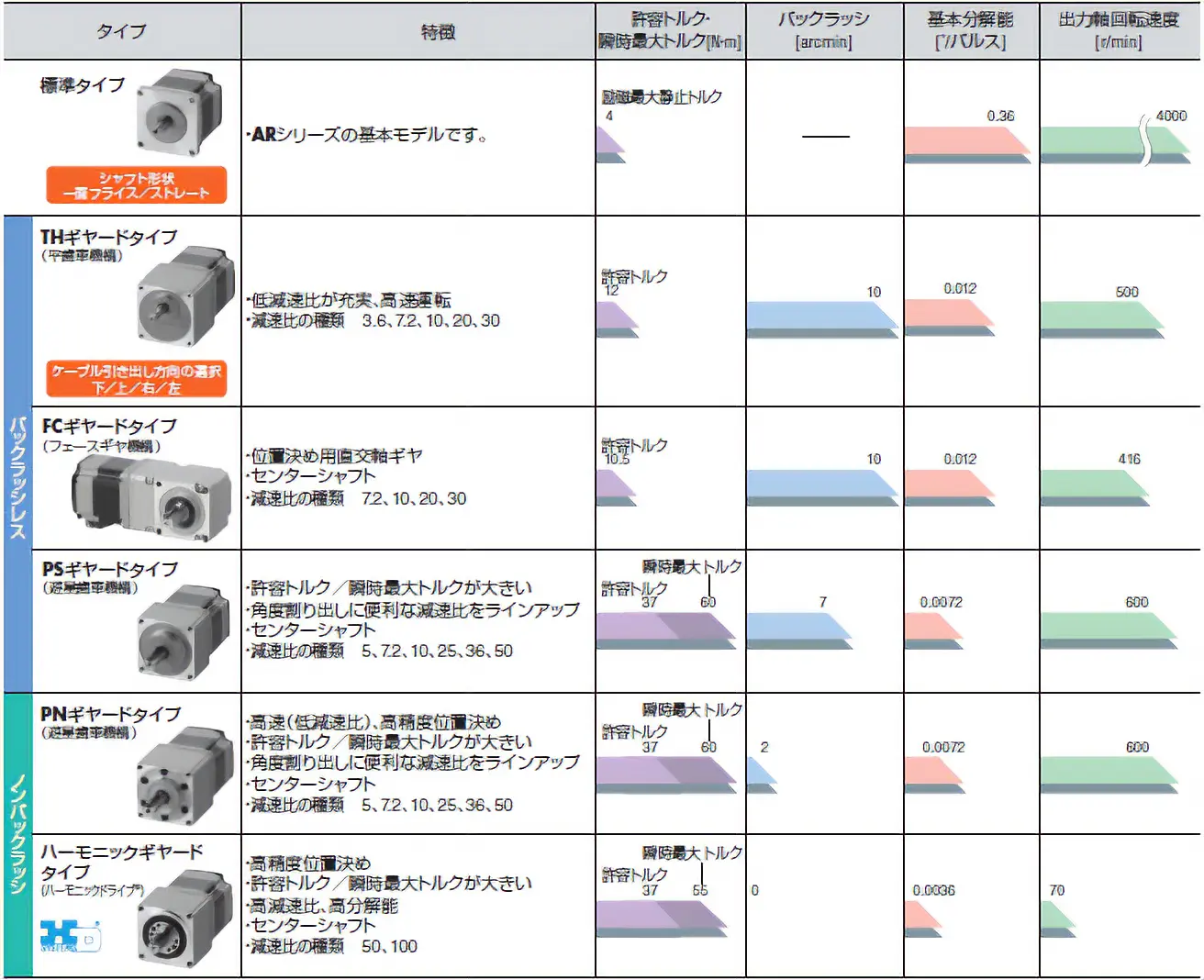

【表（3）】（画面クリックで拡大します）
-
えっと、許容トルクも違うし、あと、バックラッシの値が違いますね。バックラッシって確か、ギヤヘッドの歯車の歯と歯の間のガタのことですよね？
-
そうね。装置の駆動に必要なトルクが許容トルク以内かどうかはもちろん、安全率がどれくらいとれるのかも確認しなければいけないわ。さらに、ステッピングモーターはACモーターと違って位置決めの精度が求められる分、バックラッシの値も選ぶ上で重要なポイントとなるのよ。
-
なるほど！イナーシャ比やトルクの計算だけじゃ選べないんだ。お客様の位置決め精度を確認して、より厳しい精度がもとめられる場合には、PNギヤードやハーモニックギヤードをご提案すればいいですね。あれっ、減速比のバリエーションもシリーズによって違うんだ。1/3.6や1/7.2って、なんでこんな中途半端な減速比があるのかなぁ？
-
ステッピングモーターの分解能にヒントがあるのよ。例えば、学くんが選定しようとしているαSTEP ARシリーズは1パルスあたり何度動くかしら？
-
えっと、αSTEP ARシリーズは1パルスあたり0.36°ですよね･･･。あっ、減速比3.6の時は、ギヤヘッドの出力軸で1パルスあたり0.1°動くことになるから、角度の割り出しがしやすいですね。
-
ねっ！ちゃんと考えられているのよ。お客様の割り出したい角度に対して、きちんと割り切れる分解能になるよう、減速比も選ばなければいけないのよ。割り切れない減速比で選んでしまうと、そのズレがどんどん累積されてしまうでしょ？
-
そうだったんですね。お客様の運転速度も考えなきゃいけないし・・・。もう一度運転条件と機構条件を確認して、αSTEP ARシリーズのギヤードタイプで選定してみます。
-
ARシリーズは高効率なモーターだから、高頻度な繰り返し位置決めをする場合でも発熱を抑えられるわ。
-
そうでした。駆動デューティを気にしなくていいので、装置のタクトタイム向上の提案ができますね。
-
学くんも少しずつ製品について分かってきたみたいだけど、お客様の条件によって選定計算もできるよう、しっかり予習しておいてね。
-
