シンク、ソースって何？出力の違いはどんなものですか？
このコラムでは、シンクロジックの出力とソースロジックの出力との違いについて、それぞれの接続例を用いてわかりやすくご紹介します。
シンクロジックとソースロジックの違い① 結線方法
-
実際には、シンクロジックとソースロジックでは、それぞれ使用される制御出力機器が違っていて、大きく分けて以下の2種類があり、それぞれ結線が異なるのよ。
【図1】 シンクロジック…NPNトランジスタ

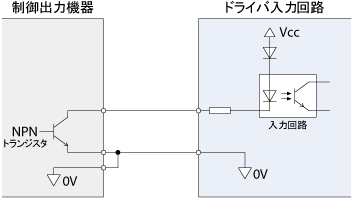

【図2】 ソースロジック…PNPトランジスタ【図1】 シンクロジック接続例
入力回路が、電源＋側（Vcc）とNPNトランジスタ間に接続される。

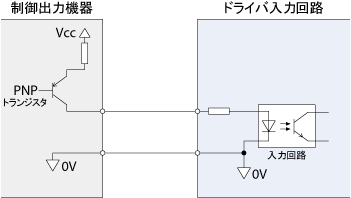

制御出力機器に、電流が流れ込むことにより信号がONされる。【図2】 ソースロジック接続例
入力回路が、PNPトランジスタと電源GND（0V）間に接続される。
制御出力機器から、電流が流れ出ることで信号がONされる。 -
シンクロジックとソースロジックの違い② 安全性
-
他にも、結線方法が違うだけでなく、実は安全性にも違いがあるのよ。
万が一、お客様の装置に何らかの異常が発生して、入出力の信号線が地絡、または0Vラインとショートしてしまったら危険よね。【図3】

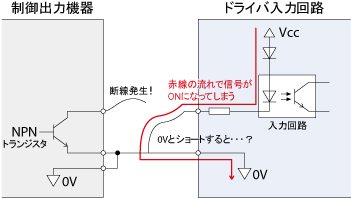

その点、ソースロジックの場合、入力回路が直接電源の＋側（Vcc）と接続されていないから、信号線が地絡やショートしても、入力回路はONになることがないため、より安全な接続方法の1つとして考えられているのよ。【図4】【図3】 シンクロジックでショートが発生した場合

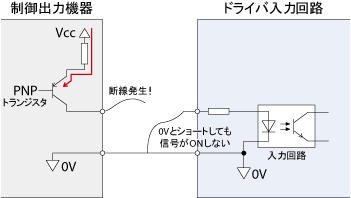

【図4】 ソースロジックでショートが発生した場合
-
-
-
-
-
-
-
-
-
今回のポイント
シンクロジック、ソースロジックとは
- シンクロジック：ONしたときに電流を引き込む状態
- ソースロジック：ONしたときに電流を流す状態
（制御出力機器から見た場合）
ソースロジックのメリット
入力回路が直接電源の＋側（Vcc）と接続されていないことから、信号線が地絡やショートしても、入力回路はONになることがない。そのため安全な接続方法の1つと考えられている。
モーター選定にあたってのポイント
どちらでも使う可能性がある場合、シンクロジック・ソースロジックの両方に対応している製品がおすすめ。
