ケーブル　DSCシリーズ用

DSCシリーズ用
イラスト
内番号		 ケーブル名称
[1] 接続ケーブル　モーター用
可動接続ケーブル　モーター用
接続ケーブル　モーター用／電磁ブレーキ用
可動接続ケーブル　モーター用／電磁ブレーキ用
  • ※ ケーブルが屈曲される場合には、可動ケーブルをご使用ください。可動ケーブル使用上のご注意はこちら
イラスト
内番号		 ケーブル名称
[2] 入出力信号用ケーブル コネクタ付タイプ
入出力信号用ケーブル 汎用タイプ
[3] 入出力信号用ケーブル コネクタ - 端子台変換ユニット 1列タイプ
[4] DC電源用ケーブル
[5] コンデンサ接続用リード線

接続ケーブル

モーターとスピードコントローラ間の接続にお使いいただけるケーブルです。

[1]接続ケーブル モーター用、可動接続ケーブル モーター用

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
[1]接続ケーブル モーター用、可動接続ケーブル モーター用
 1 CC01SC 2,400円 CC01SCR 6,100円
2 CC02SC 3,000円 CC02SCR 7,000円
3 CC03SC 3,700円 CC03SCR 8,800円
5 CC05SC 6,100円 CC05SCR 12,300円
10 CC10SC 10,500円 CC10SCR 21,100円

可動ケーブル使用上のご注意

[1]接続ケーブル モーター用／電磁ブレーキ用、可動接続ケーブル モーター用／電磁ブレーキ用

長さ（m） 接続ケーブル 可動接続ケーブル
品名 定価 品名 定価
[1]接続ケーブル モーター用／電磁ブレーキ用、可動接続ケーブル モーター用／電磁ブレーキ用
1 CC01SCM 2,900円 CC01SCMR 8,300円
2 CC02SCM 3,600円 CC02SCMR 9,200円
3 CC03SCM 4,200円 CC03SCMR 11,000円
5 CC05SCM 7,200円 CC05SCMR 14,500円
10 CC10SCM 11,600円 CC10SCMR 23,300円

可動ケーブル使用上のご注意

その他ケーブル

ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。

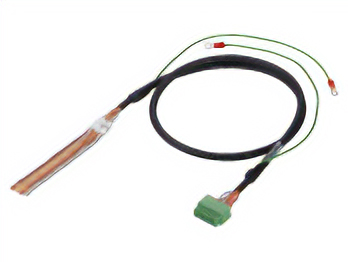

[2]入出力信号用ケーブル

コネクタ付タイプ

各種スピードコントローラ、ドライバの入出力信号配線用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。リード線の識別が容易なマークチューブ付です。

品名 長さ
（m）		 心数 AWG 絶縁体
外径		 仕上り
外径		 定価
[2]入出力信号用ケーブル
CC16D005C-1 0.5 16 24 φ1.1 φ7.5 6,600円
CC16D010C-1 1 7,100円
CC16D020C-1 2 8,200円

汎用タイプ

  • 多心シールドタイプケーブル
  • 両側バラ線
  • シールド接地しやすい丸端子付アース線付
  • ご使用になる機能に合わせてリード線心数をお選びください。
品名 長さ
（m）		 心数 AWG 絶縁体
外径		 仕上り
外径		 定価
入出力信号用ケーブル汎用タイプ
CC06D005B-1 0.5 6 24 φ1.1 φ5.4 1,450円
CC06D010B-1 1 1,600円
CC06D015B-1 1.5 1,800円
CC06D020B-1 2 1,900円
CC10D005B-1 0.5 10 φ6.7 1,600円
CC10D010B-1 1 1,800円
CC10D015B-1 1.5 2,000円
CC10D020B-1 2 2,300円
CC12D005B-1 0.5 12 φ7.5 1,800円
CC12D010B-1 1 2,000円
CC12D015B-1 1.5 2,300円
CC12D020B-1 2 2,600円
CC16D005B-1 0.5 16 1,900円
CC16D010B-1 1 2,200円
CC16D015B-1 1.5 2,400円
CC16D020B-1 2 2,700円

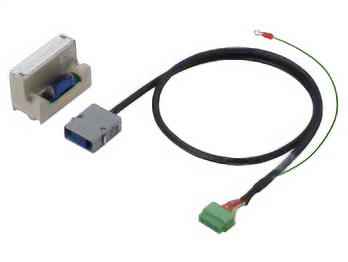

コネクタ - 端子台変換ユニット　1列タイプ

ドライバと上位コントローラやセンサを端子台で接続できる変換ユニットです。

極数 品名 ケーブル長さ
（m）		 定価
コネクタ端子台変換ユニット CC16T05E
16極 CC16T05E 0.5 15,900円
CC16T10E 1 16,500円
  • ドライバ信号名が一目でわかる信号名表示プレート付き。
    両面印刷なので、カバーを開閉しても信号名を確認できます。
  • DINレール取り付け、ねじ取り付けの両方が可能です。
  • ねじを緩めても落下しない、ネジアップ式を採用しています。
  • 圧着端子は丸端子、Y端子ともに使用可能です。

[4]DC電源用ケーブル

DC電源や電磁ブレーキの接続用シールドケーブルです。丸端子付アース線でシールド接地しやすくなっています。

品名 長さ
（m）		 AWG 絶縁体
外径		 仕上り
外径		 定価
DC電源用ケーブル
CC02D005-3 0.5 20 φ1.65 φ5.9 950円
CC02D010-3 1 1,050円
CC02D015-3 1.5 1,150円
CC02D020-3 2 1,250円
CC02D050-3 5 2,000円

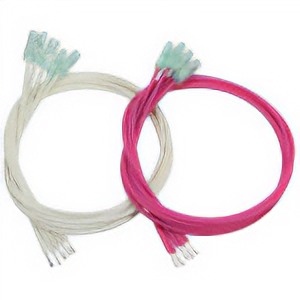

[5]コンデンサ接続用リード線

コンデンサの端子にそのまま接続できる端子付リード線です

品名 セット内容 定価
コネクタ適用端子付リード線
LCCN0510 白色：5本
赤色:5本		 1,300円

ケーブル　可動ケーブル配線時のご注意

ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。

ケーブルの固定方法

コネクタ部が動かないように2箇所で固定してください。

コネクタ部が動かないように2箇所で固定してください。

ケーブルの配線長さと屈曲半径

ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。

ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。

ケーブルの干渉

ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。

ケーブルのねじれ

ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
