電動アクチュエータから選ぶ - 微調整・微細送り
モーターを機構部品に取り付けた電動アクチュエータのシリーズをお選びいただけます。取付・調整・検査の手間がなく、すぐに使うことができます。
モーターとボールねじを一体化し、直線動作を実現したコンパクト電動シリンダをご用意しています。
剛性や部品の組み合わせによるバックラッシの影響を抑え、微調整や微小送りに貢献できる高精度な位置決めを実現しています。
バッテリレスのアブソリュートセンサを搭載し、押し当て運転が可能なDRS2/DRシリーズと、
低振動運転を実現した5相ステッピングモーター駆動用のCVDドライバと組み合わせが可能なDRLⅡシリーズをご用意しています。
バッテリーレス アブソリュートセンサ搭載

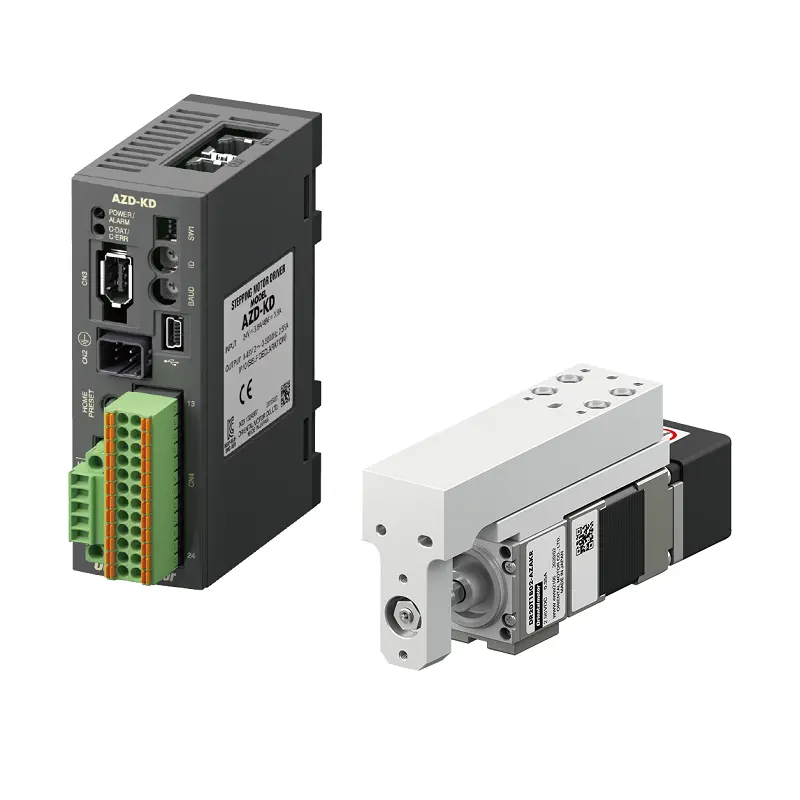

DRシリーズ(取付角寸法20mm、28mm)の詳細はこちら

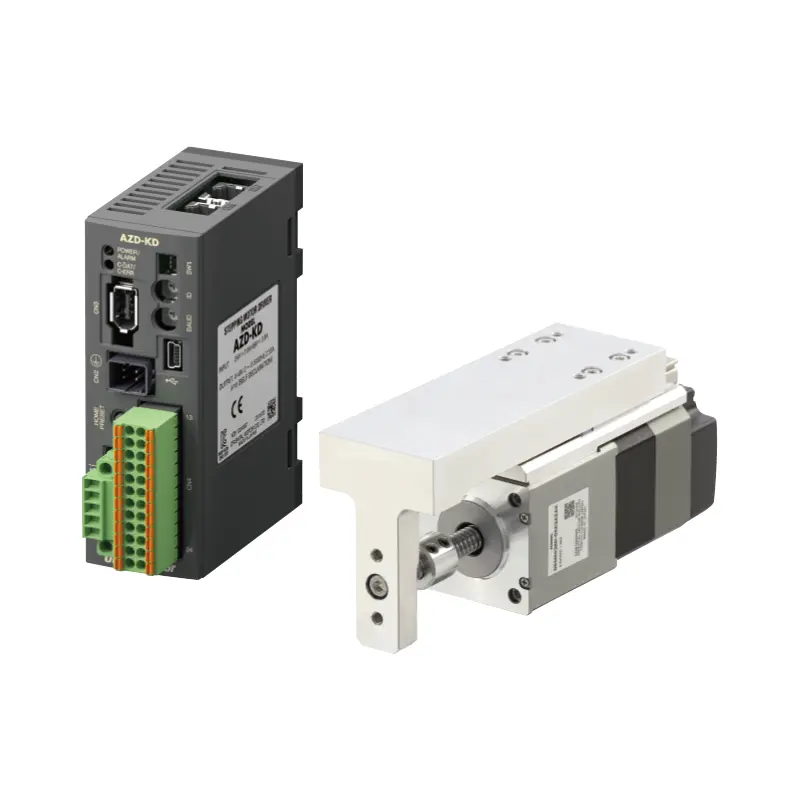

DRS2シリーズ(取付角寸法42mm、60mm)の詳細はこちら
シリーズ名 | 取付角寸法 (mm) |
ボールねじ 種類 |
精度 | ストローク (mm) |
||
---|---|---|---|---|---|---|
繰り返し 位置決め精度 (mm) |
タイプ | ロスト モーション (mm) |
||||
DRシリーズ | 20 | 精密 | ±0.003 | テーブルタイプ | 0.02以下 | 25 |
ロッドタイプ | ||||||
28 | 転造 | ±0.01 | テーブルタイプ | 0.05以下 | 30 | |
精密 | ±0.003 [±0.005]※ |
0.02以下 | ||||
転造 | ±0.01 | ロッドタイプ | 0.05以下 | |||
精密 | ±0.003 | 0.02以下 | ||||
DRS2シリーズ | 42 | 転造 | ±0.01 [±0.02]※ |
ガイド付タイプ | 0.05以下 | 40 |
精密 | ±0.003 [±0.005]※ |
0.02以下 | ||||
転造 | ±0.01 | ガイドなしタイプ | 0.05以下 | |||
精密 | ±0.003 | 0.02以下 | ||||
60 | 転造 | ±0.01 | ガイドなしタイプ | 0.05以下 | 50 |
- 条件によって仕様は異なります。 詳細は、各製品の仕様をご確認ください。
CVDドライバと組み合わせが可能

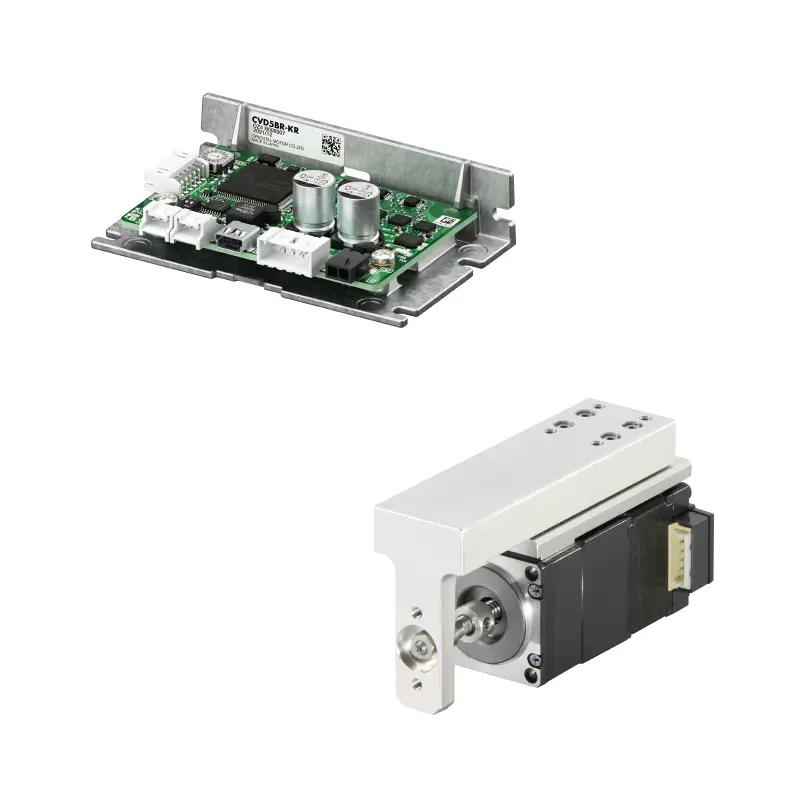

DRLⅡシリーズの詳細はこちら
シリーズ名 | 取付角寸法 (mm) |
ボールねじ 種類 |
精度 | ストローク (mm) |
||
---|---|---|---|---|---|---|
繰り返し 位置決め精度 (mm) |
タイプ | ロスト モーション (mm) |
||||
DRLⅡシリーズ | 20 | 精密 | ±0.003 [±0.01]※ |
ガイド付タイプ | 0.02以下 | 25 |
±0.003 | ガイドなしタイプ | |||||
28 | 転造 | ±0.01 | ガイド付タイプ | 0.05以下 | 30 | |
ガイドなしタイプ | ||||||
精密 | ±0.003 [±0.01]※ |
ガイド付タイプ | 0.02以下 | |||
±0.003 | ガイドなしタイプ | |||||
42 | 精密 | ±0.01 | ガイド付タイプ | 0.05以下 | 40 | |
ガイドなしタイプ | ||||||
転造 | ±0.003 [±0.01]※ |
ガイド付タイプ | 0.02以下 | |||
±0.003 | ガイドなしタイプ | 0.02以下 | ||||
精密 | ±0.01 | ガイド付タイプ | 0.05以下 | |||
ガイドなしタイプ | ||||||
60 | 転造 | ±0.01 | ガイド付タイプ | 0.05以下 | 50 | |
ガイドなしタイプ | ||||||
精密 | ±0.003 [±0.01]※ |
ガイド付タイプ | 0.02以下 | |||
±0.003 | ガイドなしタイプ |
- 条件によって仕様は異なります。 詳細は、各製品の仕様をご確認ください。
当社電動アクチュエータの該当製品について、「機種」「運転条件」に合わせて目安となる位置決め時間を算出できます。製品選定時のサポートツールとしてお使いいただけます。
アプリケーション事例
当社で内製した装置の事例/装置の課題に対する具体的なソリューション事例をもとに、当社製品の選び方・活用方法について、イラストや動画を用いてわかりやすくご紹介します。
詳細はこちら
XYステージの駆動(マイクロメータヘッドの自動化)
ディスペンサ(注液装置)
ピンの圧入
設計支援
お客様の「装置立ち上げ時間の短縮」に貢献します。
使い方ナビ
AZシリーズ/AZシリーズ搭載アクチュエータの簡易シーケンスや各機能を使用した、活用事例を解説しています。より具体的・実践的な活用方法を、わかりやすく丁寧に解説していきます。
詳細はこちら
サンプルCADデータ
電動アクチュエータの取り付けに使用する周辺プレートのサンプルCADデータを、WEBサイト上でダウンロードできます。装置設計や製品の検討に是非お役立てください。
詳細はこちら
