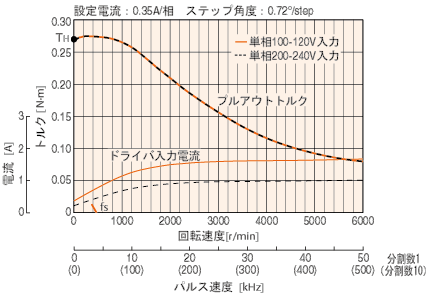

3-1. 回転速度－トルク特性

ステッピングモーターの回転速度-トルク特性図です。

■

励磁最大静止トルク（T_H）
通電状態で停止しているときに発生できる、最大の自己保持力です。
モーター停止時は自動カレントダウン機能の働きにより、約50％に低下します。

■

プルアウトトルク
それぞれの回転速度で運転可能な最大トルクです。
モーターを選定する場合、必要なトルクがこの曲線の内側に入っていなければなりません。

■

最大自起動周波数（fs）
無負荷状態で瞬時に起動停止できる最大のパルス速度です。
