電動アクチュエータ コンパクト電動シリンダの押し当て原点復帰運転
押し当て原点復帰運転は、メカ限界位置とセットカラーが押し当たった位置を基準とする原点復帰方法です。
セットカラーがモーター側に進むときだけ使用できます。
＜対象＞
DRシリーズ
DRS2シリーズ
押し当て原点復帰の動作
- 1.

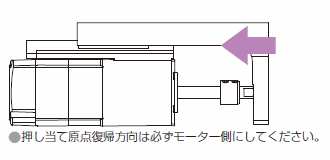

- 押し当て原点復帰運転を開始すると、可動部がメカ限界位置の方向へ移動。
- 2.
- セットカラーがメカ限界位置に押し当たる。
- 3.

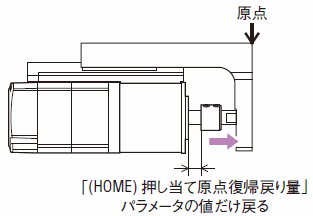

- 反転し、パラメータで設定した距離だけ動いて停止。
