電動アクチュエータ 電動アクチュエータの可搬質量、推力、押し当て力

可搬質量

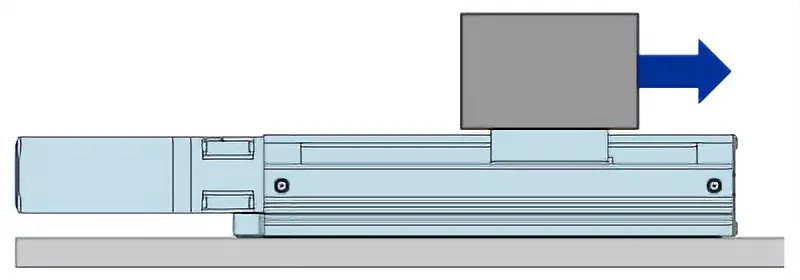

可搬質量とは、電動アクチュエータの仕様上で、動かすことのできる搬送質量です。
水平の場合／垂直方向の場合のそれぞれに値が設定されています。品名ごとの製品詳細ページに値を掲載しています。

搬送質量は、搬送における位置決め距離、位置決め時間、加速度の関係性に影響します。
電動アクチュエータの選定では、可搬質量の確認だけでなく、位置決め距離などの運転条件を満たすことの確認も必要です。

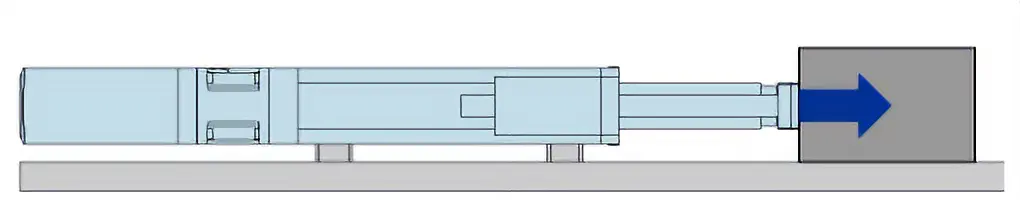

推力とは、電動アクチュエータが負荷を推し進めることのできる推進力です。可動する負荷に対してはたらく力です。
品名ごとの製品詳細ページに上限値を掲載しています。

機構条件における、搬送に必要な推力の求め方については、選定に関する資料をご覧ください。

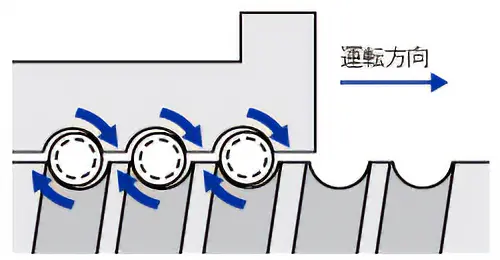

推力の上限は、駆動する部品（ボールねじ、ガイド、ベアリングなど）の推定寿命によって決められています。
推定寿命は、動的な荷重をもとに算出します。

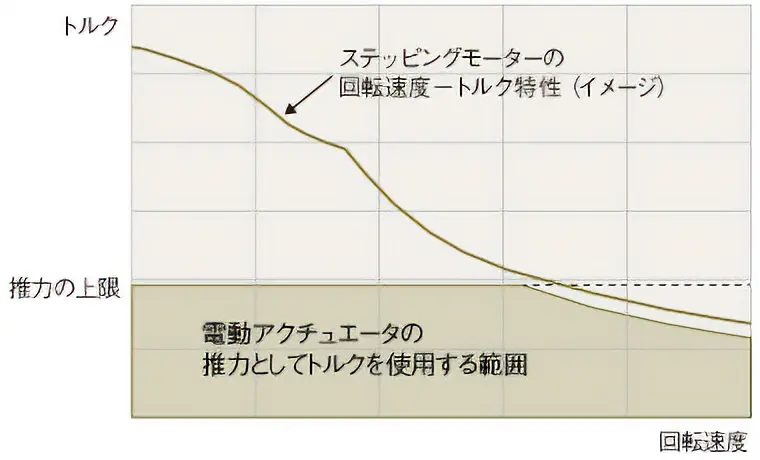

電動アクチュエータ製品は、低速域から高速域まで安定して搬送できるよう、推力の上限を設定しています。

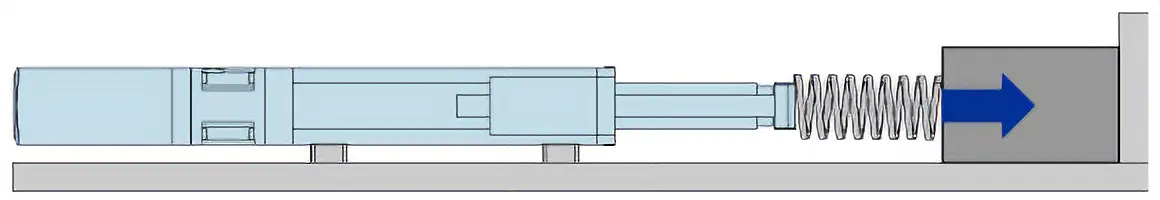

押し当て力とは、電動アクチュエータが負荷に押し当ったときの加圧力です。静止している負荷に対してはたらく力です。
品名ごとの製品詳細ページに値を記載しています。

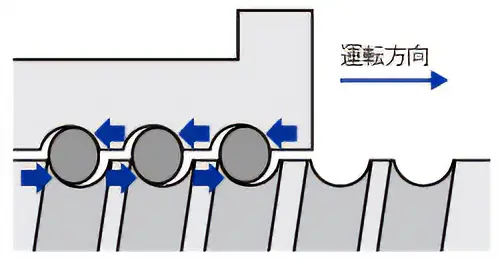

押し当て力の上限は、負荷を支持する部品（ボールねじ、ガイド、ベアリングなど）にかけられる静的な荷重（基本静定格荷重）によって決められています。

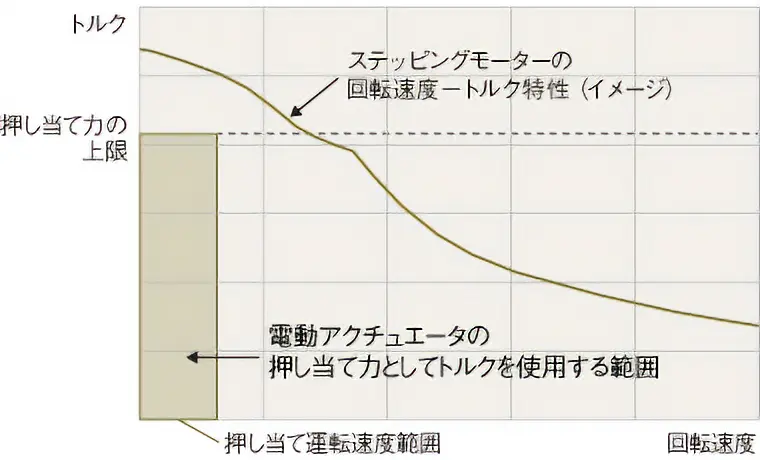

電動アクチュエータに搭載されているステッピングモーターは、より低速域で特に高いトルクを発揮します。
