ギヤヘッド／リニアヘッド ブラシレスモーター用ギヤヘッド
ブラシレスモーターは最高回転速度が3000～4000r/minと高いため、これに組み合わせられるギヤヘッドは高速回転時でも低騒音であること、および高出力モーターの特性を活かすために高許容トルク、長寿命であることが求められます。
当社のブラシレスモーター用ギヤヘッドは、ACモーター用ギヤヘッドと同じ構造を持つ平行軸ギヤヘッドと、平行軸構造で中空軸仕様を実現した中空軸フラットギヤヘッドをラインアップしています。
平行軸ギヤヘッド
GFVギヤ
CSギヤ
直交軸中空ハイポイドギヤヘッド JHギヤ
中空軸フラットギヤヘッド
高減速比でも許容トルクが飽和しないように設計しています。高許容トルクが必要な用途にも適した製品です。また、スペースが限られた場所で有効に取り付けがおこなえ、カップリング等の動力伝達部材を削減できます。
さらに薄型ブラシレスモーターとの組み合わせであるため、直交軸機構を採用しなくてもコンパクトな取り付けが可能です。

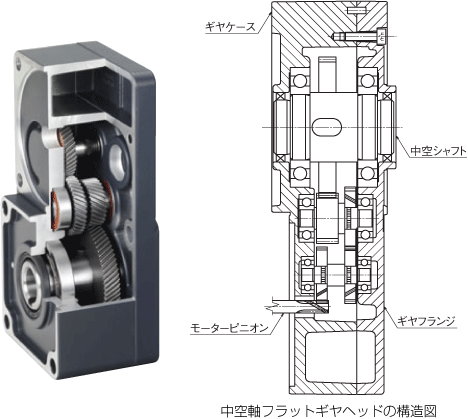

中空軸フラットギヤヘッドの構造は、歯車軸の配置を長手方向に延ばすことで空間容積を従来の平行軸ギヤヘッドよりも広げており、ギヤケース剛性の向上と歯車および軸受の大径化を同時に達成しました。
これにより平行軸構造のままで出力軸の中空化を達成し、製品の高許容トルク化、長寿命化を実現しました。
また、平行軸構造であるため直交軸機構に比べて歯車の伝達効率が高いというメリットもあります。
