リニアヘッド LJリニアヘッド

2022.8.31

最大可搬質量200kgのリニアヘッドが新登場。ラック・ピニオン機構のLJリニアヘッドは、平行軸ギヤヘッド＋モーターに装着することで押す、引く、上げる、下げるなどの直線動作を得ることができます。高荷重、ロングストロークの用途に最適です。

特徴

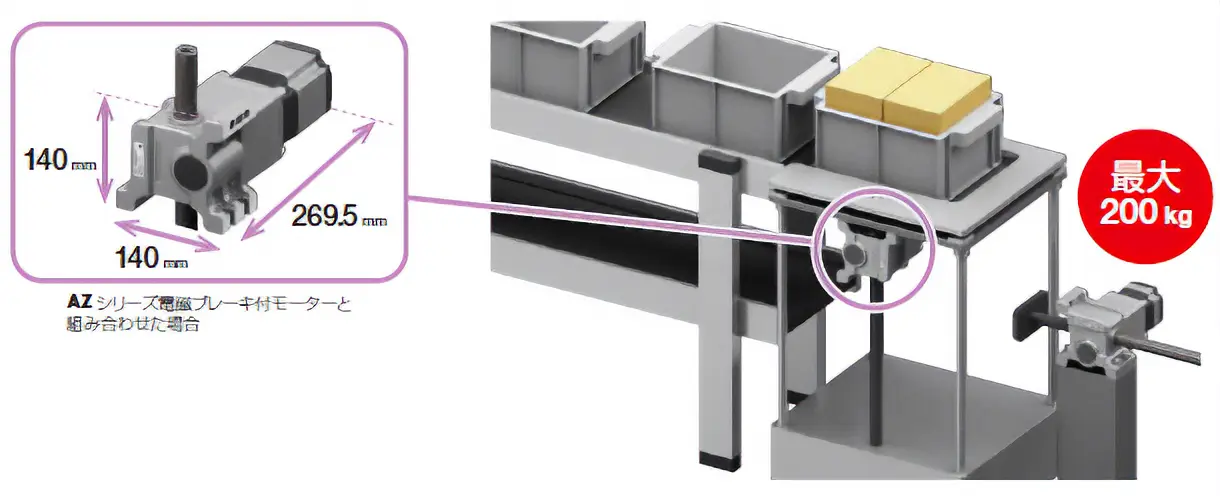

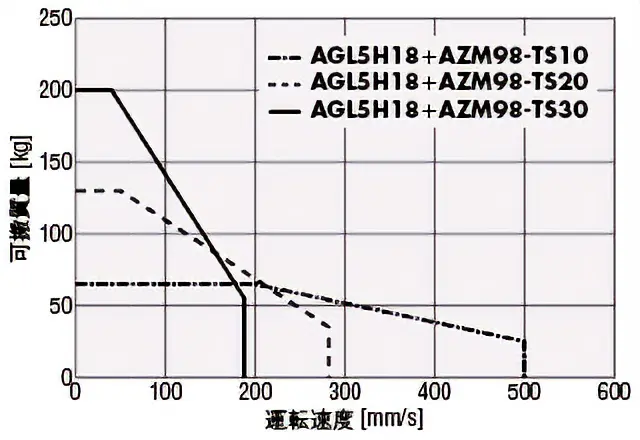

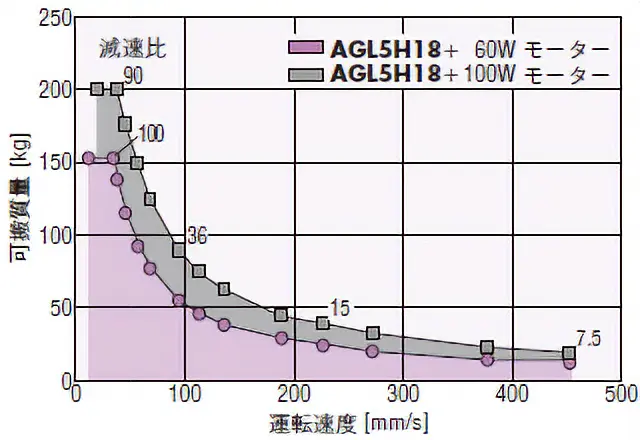

ピニオンの大径化に伴い、歯車強度がアップしたことで最大可搬質量200Kg^※を実現

100～700mmのストロークをラインアップ

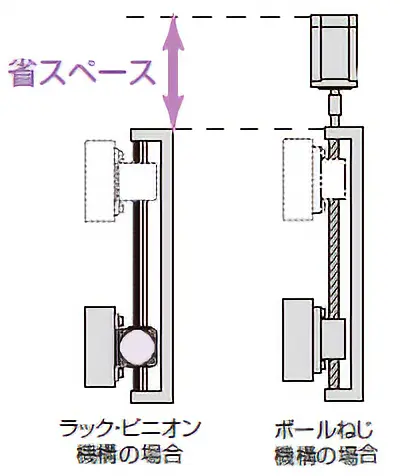

ラックを固定してスペースを有効活用

ラック両端を固定してモーター自体を自走させることができます。
モータースペースの確保が難しい装置に効果的です。

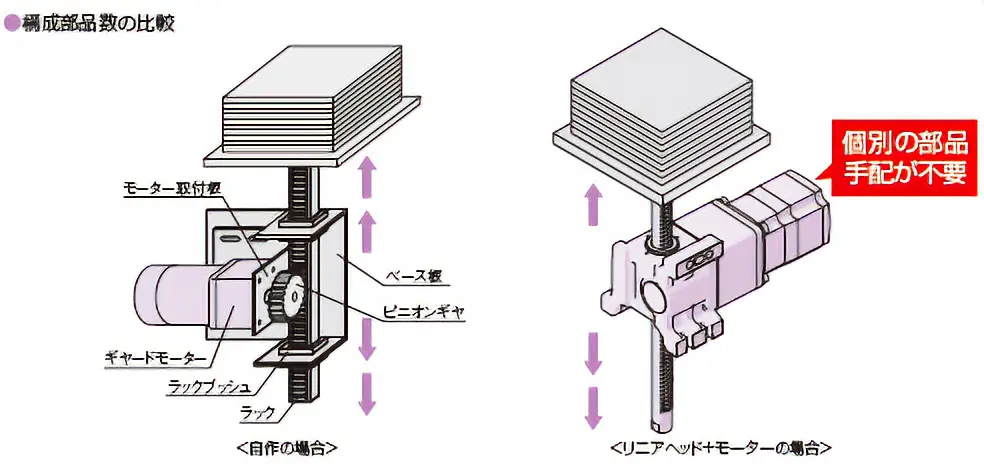

ラック・ピニオン機構を自作する場合と比べて使用している部品点数の削減、設計・組み立てにかかる工数を減らすことができます。

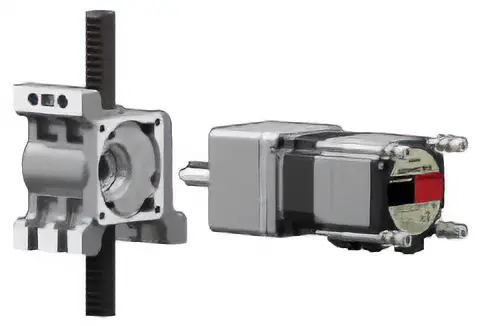

リニアヘッドに平行軸ギヤヘッドを差し込んでねじで固定するだけの簡単構造です。装置への設置時やモーターのメンテナンスが容易におこなえます。

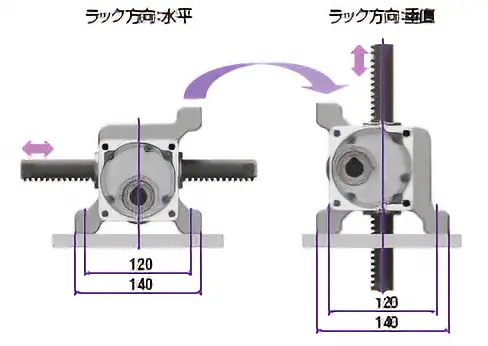

水平、垂直の両方向に取り付け可能な構造を実現しています。取り付け方向を自在に選べることにより、設計しやすさの向上と、部品共用によるコストダウンに貢献します。

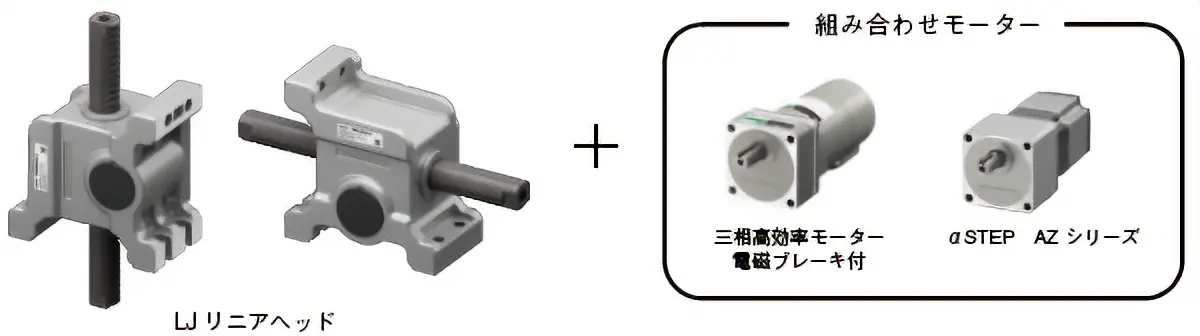

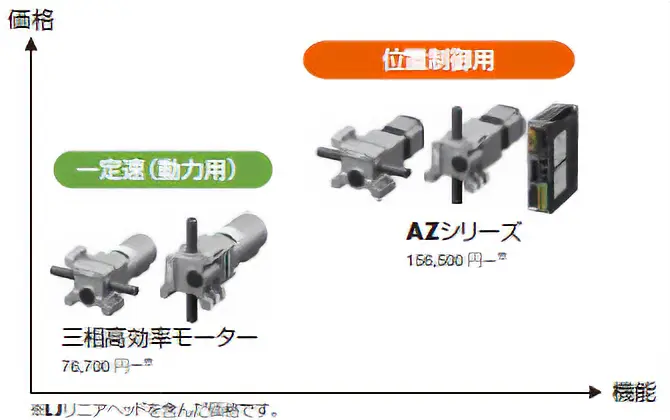

αSTEP（AZシリーズ）、ACモーター（三相高効率モーター）と組み合わせが可能です。
