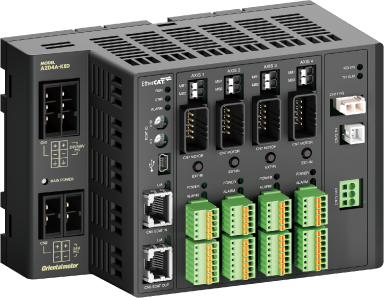

特徴 | αSTEP AZシリーズ 多軸ドライバ DC電源入力

単軸ドライバを並べるより、コンパクトで省スペースに

ネットワーク対応の単軸ドライバを並べるより、設置スペースを省略することができます。

最適なドライバ選定のためのタイプ別比較

スリムタイプは装置の小型化を目的として設計されており、一部の機能を省略しています。

また、スリムタイプでは組み合わせ可能なモーターの種類が異なります。

取付角寸法が 42 mm 以下のモーターを多く使用される場合は、まずスリムタイプの採用をご検討ください。

項目		多軸ドライバ 4軸タイプ	多軸ドライバ スリムタイプ（4軸）
機能	回生抵抗接続	必要に応じて接続	-
	ファン接続	必要に応じて接続	-
	EXT-INボタン	●	-
電源接続	電源リンク接続	●	-
取付方法	ねじ固定	●	-
	DINレール	●	●
出力	出力点数	3点	1点
アラーム	主電源入力電流異常アラーム	-	●
	制御電源電圧過電圧アラーム	-	●
適応シリーズ	モーター （DC電源入力）	αSTEP AZシリーズ AZM14、AZME14、AZM15、AZME15、AZM24、 AZME24、AZM26、AZME26、AZM46、AZM48、 AZM66、AZM69	αSTEP AZシリーズ AZM14、AZME14、AZM15、AZME15、AZM24、 AZME24、AZM26、AZME26、AZM46※
	電動アクチュエータ （DC電源入力）	電動スライダ EZSシリーズ 電動シリンダ EACシリーズ コンパクト電動シリンダ DRシリーズ/DRS2シリーズ 中空ロータリーアクチュエータ DGⅡシリーズ ラック・ピニオンシステム Lシリーズ	電動スライダ EZSシリーズ（EZSM3、EZSM4） 電動シリンダ EACシリーズ（EACM2、EACM4） コンパクト電動シリンダ DRシリーズ/DRS2シリーズ （DR20、DR28、DRSM42） 中空ロータリーアクチュエータ DGⅡシリーズ （DGM60、DGM85、DGB85、DGR60、DGR85）

• ※ 高速タイプは組み合わせできません

主要な産業用ネットワークに対応した多彩なラインアップ

EtherCAT、MECHATROLINK-Ⅲ、SSCNETⅢ/Hに対応した製品をそれぞれご用意しています。

装置構成や制御仕様に応じて最適な通信方式を選択でき、2軸・3軸・4軸タイプから省スペース設計に適した4軸スリムタイプまで、幅広いニーズに対応します。

省スペース・省配線で、装置設計をもっとシンプルに

ネットワーク対応ドライバを採用することで、ドライバ1台で複数のアクチュエータを制御可能です。

従来必要だった個別配線や制御機器を大幅に削減でき、制御盤内の省スペース化を実現します。

電源線・通信線を最小限にまとめられるため、配線工数の削減や配線ミスの防止にも貢献します。

サポートソフト MEXE02でパソコンから簡単駆動

サポートソフト MEXE02を使用することにより、運転データや各種パラメータの設定・編集がおこなえるほか、ティーチング、各種状態のモニタをおこなうことができます。

サポートソフトのダウンロードはこちら

さまざまな機能で、立上げからメンテナンスまでを総合サポート

• 立ち上げ・評価

  配線チェックやテスト運転時に役立つ機能をご用意しています。

  • 運転データの設定と保存
  • I/Oモニタ
  • ティーチング・リモート運転
• 調整

  装置設置後のモーター動作の調整に役立つ機能をご用意しています。

  • 波形モニタ
• 診断・メンテナンス

  運用開始後のトラブル時の診断やメンテナンスに役立つ機能をご用意しています。

  • アラームモニタ
  • ユニット情報モニタ
  • ステータスモニタ

サポートソフトの機能詳細はこちら

• パラレルリンクロボット

• 6軸アームロボット

• タイピングロボット

• 円弧補間運転

多軸ドライバと接続可能な製品は以下の通りです。

詳細は、最寄りの支店・営業所またはお客様ご相談センターにお問い合わせください。

モーター（DC電源入力）

シリーズ名	製品イメージ	概要
αSTEP AZシリーズ		モーターにABZO（アブゾ）センサを搭載。原点復帰時間の短縮や、外部センサ不要の制御を実現します。 □20 mm～□60 mmまでのラインアップがあり、さらに、各種ギヤードタイプもご用意しています。

電動アクチュエータ（DC電源入力）

αSTEP AZシリーズを搭載した電動アクチュエータです。

シリーズ名	製品イメージ	概要

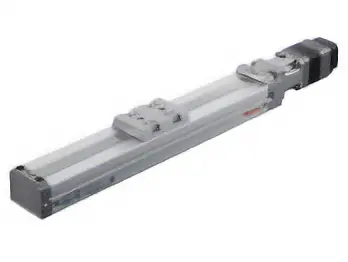

電動スライダ EZSシリーズ		スライダはストレートタイプと折返しタイプの2種類をご用意しています。 ステンレスシートを採用した簡易防塵構造によって異物の侵入を防止し、発塵も抑制します。

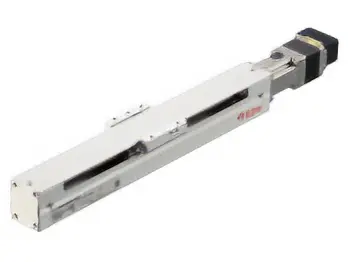

電動スライダ EZSシリーズ クリーンルーム対応		EZSシリーズの機能・性能はそのままに、ボールねじやガイド、ベアリングに低発塵クリーングリースを採用し、クリーンルーム対応（ISO規格クラス3）を実現した製品です。

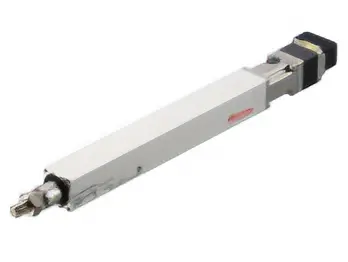

電動シリンダ EACシリーズ		シリンダはストレートタイプと折返しタイプの2種類をご用意しています。

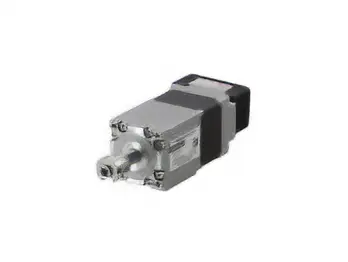

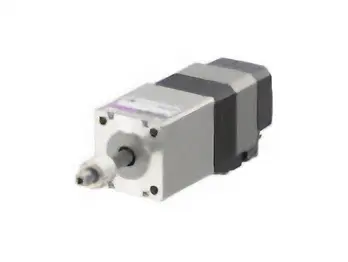

コンパクト電動シリンダ DRシリーズ		直線動作での微小送り、高精度位置決めに適したボールねじ機構の製品です。 よりコンパクトな取付角寸法20 mmと28 mmをラインアップしました。 省スペース・省配線に貢献。押し当て運転も可能です。
コンパクト電動シリンダ DRS2シリーズ		直線動作での微小送り、高精度位置決めに適したボールねじ機構の製品です。 取付角寸法42 mm、60 mmのラインアップです。 省スペース・省配線に貢献。押し当て運転も可能です。

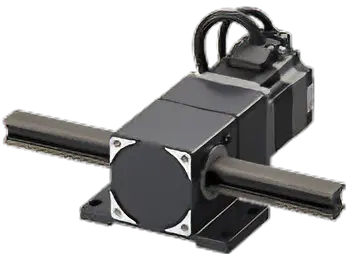

ラック･ピニオンシステム Lシリーズ		高精度位置決めに加え、最大100kgまでの高荷重の搬送がおこなえます。

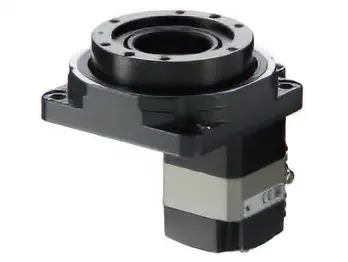

中空ロータリーアクチュエータ DGⅡシリーズ		アクチュエータ内部は減速機構造のため、高出力駆動が可能です。
