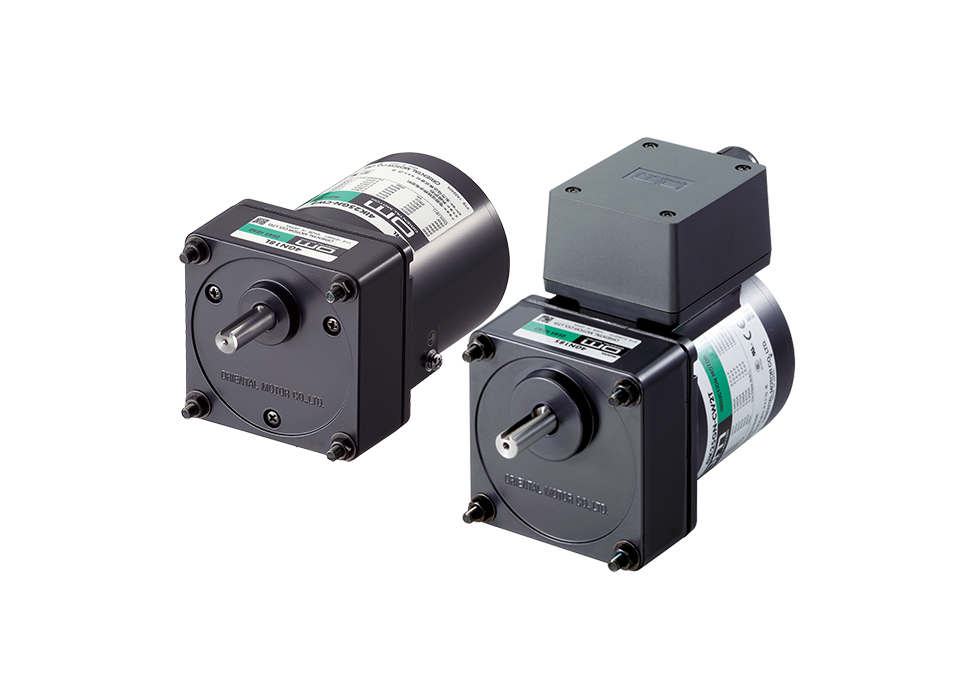

特徴 | レバーシブルモーター

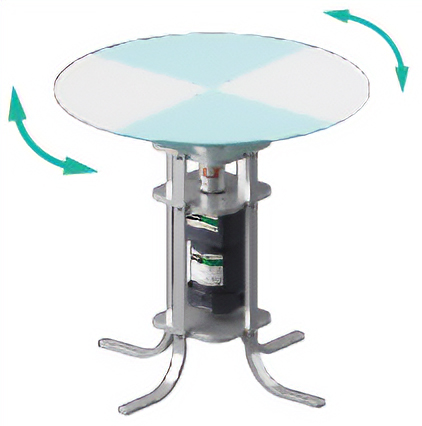

正逆運転を頻繁に繰り返す用途に最適

簡単運転

コンデンサを接続して交流電源に接続するだけで、簡単に運転することができます。

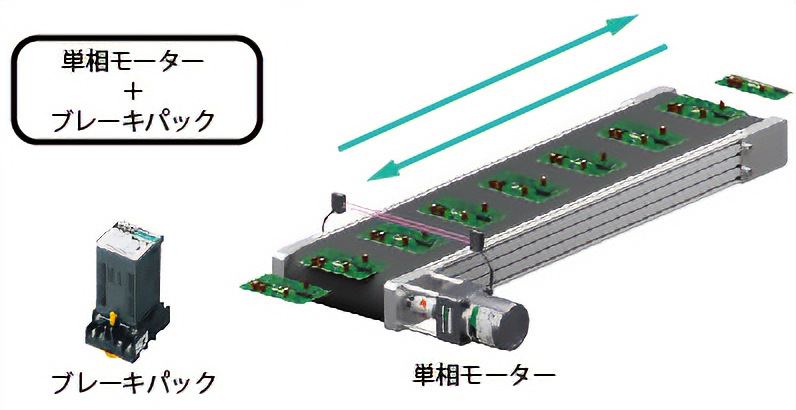

ブレーキバックでモーターを瞬時停止

レバーシブルモーターのオーバーランを小さくし、瞬時停止する用途に適しています。
ブレーキパックSB50Wなら、モーターに内蔵しているサーマルプロテクトが動作した場合、アラーム信号として出力できる機能を搭載しています。

海外安全規格に適合

全機種が各種安全規格に適合し、過熱保護装置を内蔵しています。

ギヤヘッド、リニアヘッドの特徴

ギヤヘッド ： 減速、トルクアップを簡単に実現

モーターとギヤヘッドを組合わせることにより、目的の速度に減速したり、トルクアップを図ることができます。

リニアヘッド ： モーター回転を直線動作に変換

リニアヘッドを組み合わせることにより、モーターの回転動作を直線動作に変換することができます。角型ラック採用タイプと丸型ラック採用タイプをご用意しています。

リニアヘッドの詳細はこちら

豊富なバリエーション

用途に応じて、ギヤヘッドの使い分けが可能です。

ブレーキ機構

レバーシブルモーターは、モーター後部に簡易ブレーキを機構（摩擦ブレーキ）を内蔵しています。
このブレーキ機構は次の目的のために取り付けられています。

• 摩擦負荷を加えることにより、瞬時可逆特性を良くする。
• オーバーランを少なくする。

機構には図で示すように、コイルスプリングによりブレーキ板にブレーキシューを常時圧力をかけて摺動させています。
ある程度の保持力ははありますが、このような構造上ブレーキ力に限界があり、当社ではモーターの出力トルクの約1割程度としています。

回転速度、速度制御範囲

インダクションモーターなどACモーター（一定速モーター）は電源周波数によって回転速度が決まり、定格回転速度は50Hzで約1200r/min、60Hzで約1450r/minです。低速から高速までの幅広い運転速度に設定する場合には、速度制御モーターを用意しています。

停止性能

モーターを停止させる場合、オーバーラン（行き過ぎ量）が発生します。
電磁ブレーキ付モーターや瞬時停止機能を使った場合、オーバーランを小さくできます。
