ブラシレスモーター
BXⅡシリーズ

- 位置制御も可能な多機能モデル
- 速度変動率±0.05%
- 電磁ブレーキ付は上下駆動時の負荷保持可能
- 出力 30~400W
- 速度制御範囲 (2)30~4000r/min
特徴 | ブラシレスモーター BXIIシリーズ
速度制御
広い速度制御範囲 2 ~ 4000r/min
- 速度比1
- 2000を実現しました。低速から高速まで、一定のトルクを必要とする用途に適しています。
(アナログ設定時は30 ~ 4000r/minです。)

安定したモーター駆動
速度変動率 ±0.05%
ワークの変化(負荷の変動)や周囲環境の変化(周囲温度の変化、電圧の変動)による、速度のバラつきを低減します。
フラッタ特性 実効値 約0.1%
モーターの回転ムラを表すフラッタ特性の実効値は、約0.1%です。(定格回転速度時の参考値)
ある一定の速度で回転させても、実際には、目標回転速度を中心としたわずかな速度の変動があります。この回転ムラのことをフラッタといいます。
最大16速の多段速運転に対応
運転速度、加減速時間などの運転データを、最大16点設定できます。

位置制御
I/Oだけで、最大16点のデータを運転・切り替え
移動量、運転速度などの運転データを、最大16点設定できます。

複数の運転データを連結
単独のデータ設定以外に、複数の運転データを組み合わせる、連結運転も設定できます。

- ※ ドゥエル時間とは、次の位置決め運転を始めるまでの待ち時間です。

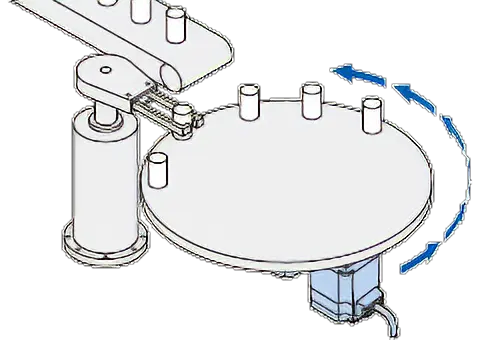

同一方向への連続回転動作が可能
指令位置が「ラウンド設定範囲」パラメータ値を超えると、指令位置や多回転データを0に戻すことができます。多回転データも0に戻るため、同一方向の連続回転動作が可能です。

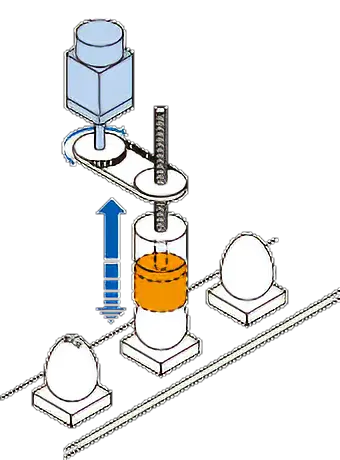

上下駆動・位置保持
すべての機種において、電磁ブレーキの有無を選択できます。電磁ブレーキのON/OFFは、ドライバへの運転指令による自動制御です。
上下駆動(巻き下げ運転)に対応
電磁ブレーキ付なら、上下駆動時にも、安定した速度制御ができます。

上下駆動時には、回生エネルギーが発生します。別売りの回生抵抗をご使用ください。

停止時の位置保持が可能
垂直方向※、水平方向駆動時の位置保持が可能です。
水平方向に駆動する場合、モーターを励磁して保持力を発生させる、停止時サーボロックの設定が可能です。
- ※ 上下駆動(巻き下げ運転)の用途には、電磁ブレーキ付を使用してください。
トルク制限機能
張力(ブレーキ)、押し当て(プレス) 、締め付けなど、トルクや張力の調整が必要な用途に使用できます。
-

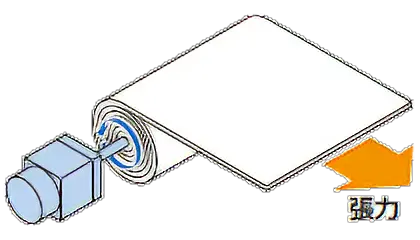

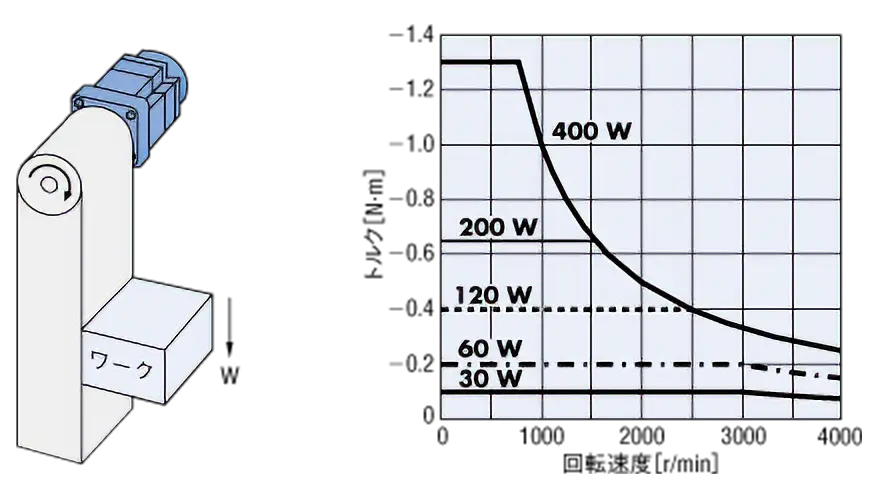

張力 ― 張力を得るためのブレーキとして
-
押し当て ― 印字などのプレス用途で
モーターの瞬時最大トルクの設定範囲を、0~250%まで1%単位で制限できます。
- トルク制限精度 ±10%程度(定格トルクに対して)
- トルク制限 ON/OFFを外部信号(TL入力)で切り替え可能

サポートソフト、モニタ機能
サポートソフト MEXE02で、簡単設定・簡単立ち上げ
サポートソフト MEXE02を使用することにより、運転データや各種パラメータの設定・編集がおこなえるほか、ティーチング、各種状態のモニタをおこなうことができます。
さまざまな機能で、立上げからメンテナンスまでを総合サポート
-
立ち上げ・評価
配線チェックやテスト運転時に役立つ機能をご用意しています。
- 運転データの設定と保存
- I/Oモニタ
- ティーチング・リモート運転
-
調整
装置設置後のモーター動作の調整に役立つ機能をご用意しています。
- 波形モニタ
-
診断・メンテナンス
運用開始後のトラブル時の診断やメンテナンスに役立つ機能をご用意しています。
- アラームモニタ
- ステータスモニタ
- ワーニングモニタ
-
運転データ/パラメータ設定画面 -

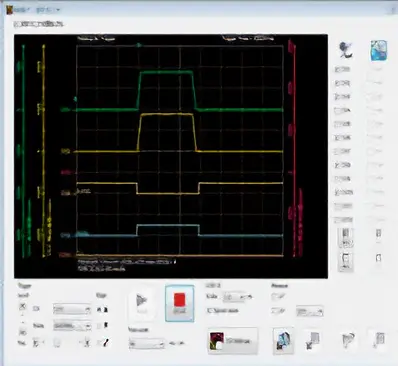

波形モニタ
現場でのモニタ、トラブルシューティングも可能
ドライバの表示画面で速度やアラーム情報をモニタできます。操作パネルでのデータ設定、テスト運転も可能です。
-
【アラームコード表示】 -
【負荷率表示】

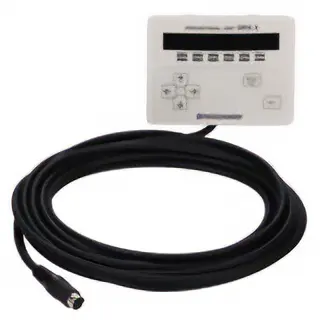

データ設定器 OPX-2Aを接続すれば、さらに操作がしやすくなります。

設置スペース削減
密着取り付け対応の小型ドライバで、設置スペースを削減
ドライバ内部の部品の最適配置により、小型・薄型を実現しました。複数台の密着取り付けにも対応し、設置スペースをさらに削減します。

ギヤヘッドの種類
ギヤヘッドの種類

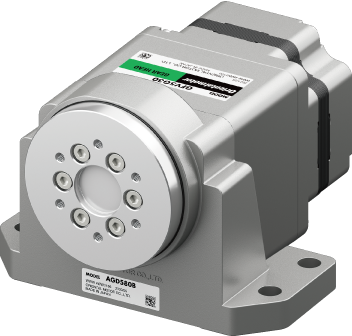

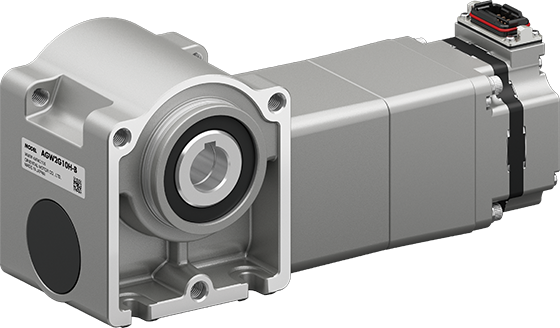

ギヤヘッド種類 | 平行軸ギヤヘッド | 中空軸フラットギヤヘッド |
---|---|---|
GFSギヤ | FRギヤ | |
外観 | ![]() |
![]() |
特徴 |
|
|
出力 | 30W、60W、120W 200W、400W |
30W、60W、120W 200W、400W |
減速比 | 5 ~ 200 | 5 ~ 200 |
定格寿命 | 10000時間 | 10000時間 |
許容ラジアル荷重※ | 1400N | 2040N |
許容アキシアル荷重※ | 400N | 800N |
許容トルク※ | 70N・m | 54N・m |
- ※ 出力200W、3000r/min、減速比は最も大きい減速比の場合の値です。
許容荷重を大幅にアップ フランジ出力ヘッド(別売)
平行軸ギヤヘッドに取り付けることで許容ラジアル荷重、許容アキシアル荷重がアップします。

ラインアップ
モーター、ドライバ、接続ケーブル、それぞれをご購入ください。

ご注意
モーターから出ているモーターケーブルおよびエンコーダケーブルは、ドライバに直接接続できません。
接続ケーブルまたは可動接続ケーブルを必ずご購入ください。
出力軸タイプ※1 | 取付角 [mm] |
定格出力 [W] |
減速比 | 定格電圧 [V] |
接続ケーブル※2 |
---|---|---|---|---|---|
![]() |
60 | 30 | 5 ~ 200 | 単相 100-120 単相、三相 200-240 |
接続ケーブル ![]() ![]() |
80 | 60 | ||||
90 | 120 | ||||
110 | 200 | ||||
400 | 単相、三相 200-240 | ||||
![]() |
60 | 30 | 5 ~ 200 | 単相 100-120 単相、三相 200-240 |
|
80 | 60 | ||||
90 | 120 | ||||
104 | 200 | 10 ~ 100 | |||
400 | 5 ~ 100 | 単相、三相 200-240 | |||
![]() |
60 | 30 | - | 単相 100-120 単相、三相 200-240 |
|
80 | 60 | ||||
90 | 120 | ||||
104 | 200 | ||||
400 | 単相、三相 200-240 |
- ※1
- 各タイプに電磁ブレーキ付をご用意しています。
- ※2
- モーター用ケーブルとエンコーダ用ケーブルのセットです。
