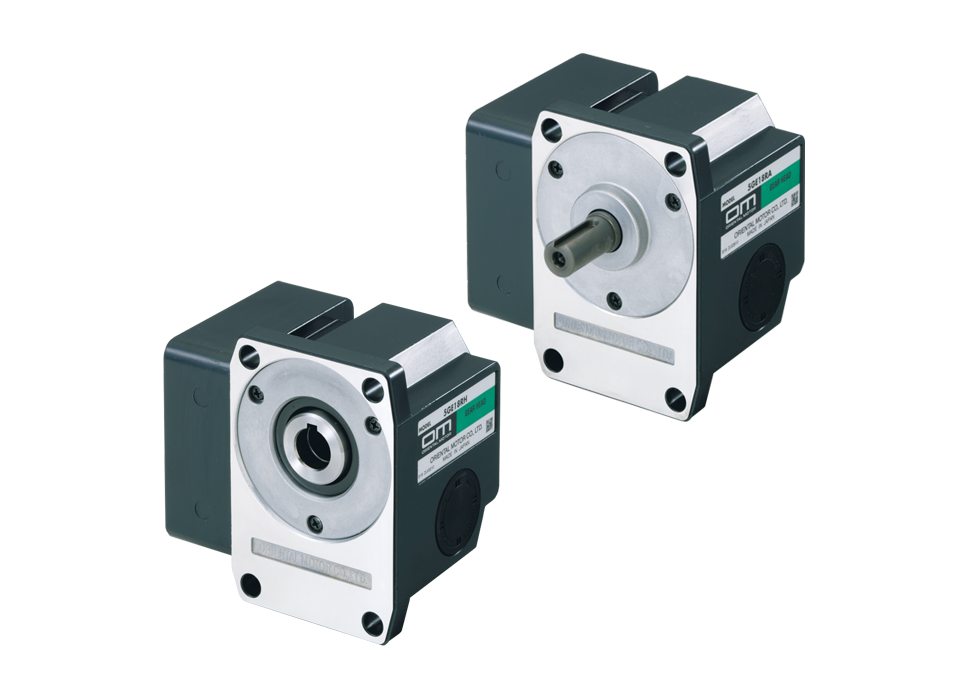

直交軸ギヤヘッド

- 負荷軸に対してモーターを直角に配置でき、省スペース化に貢献
- 中空軸タイプと中実軸タイプを用意
- 組み合わせモーター : 25~90W までのモーターに対応
特徴 | 直交軸ギヤヘッド
省スペース化に最適
負荷軸に対してモーターを直角に配置でき、省スペースが図れます。

ワイドなバリエーション
減速比3∼180まで20種類のワイドできめ細やかなバリエーション。平行軸ギヤヘッド感覚で最適な減速比が選べます。また最大許容トルクも平行軸ギヤヘッドと同じです。
- GE歯切りの中実軸タイプには、シャフト先端にタップ穴加工をしています。
トルクアーム(別売)を使用しての取り付け
中空軸ギヤヘッド(5GE□RH、5GU□RH)を取り付ける際に、負荷の反力で回転しないようにするため、トルクアーム(別売)をご用意しています。トルクアームを使用した場合、芯出しが不要になるため、装置への取付時間を短縮することができます。
詳細はこちら
省コスト
中空軸ギヤヘッドは、連結部品の削除による部品コスト、組立工数の削減に貢献します。

適用製品
歯切りシャフトタイプと組み合わせてお使いください。組み合わせの仕様は各モーターのページにてご確認ください。
適用製品 | シリーズ、タイプ | 出力 |
---|---|---|
インダクションモーター | - | 25W、40W、60W、90W |
レバーシブルモーター | - | 25W、40W、60W、90W |
電磁ブレーキ付モーター | - | 25W、40W、60W、90W |
スピードコントロールモーター | MSDシリーズ | 25W、40W、60W、90W |
BSDシリーズ | 25W、40W | |
USシリーズ | 25W、40W、60W、90W | |
PSHシリーズ | 25W、40W | |
MSC-1+ワールドKシリーズ スピードコントロールモーター インダクションタイプ | 25W、40W、60W | |
MSC-1+ワールドKシリーズ スピードコントロールモーター レバーシブルタイプ | 25W、40W、60W |
ご注意
- リアクションシンクロナスモーター、トルクモーターは、直交軸ギヤヘッドとの組み合わせではご使用いただけません。
直交軸ギヤヘッドの機種紹介

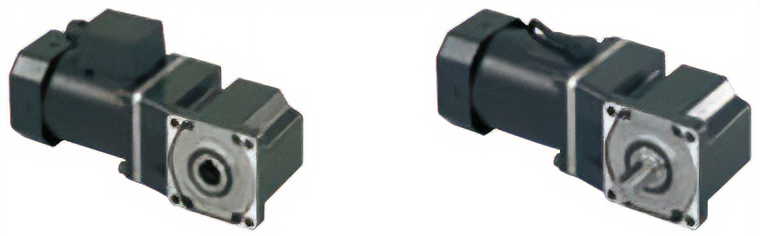

ハイポイドギヤを採用した直交軸ギヤヘッドとモーターを組み合わせたタイプをご用意しています。
三相高効率モーター KⅡSシリーズ 直交軸ハイポイドギヤ
KIIシリーズの高強度はそのまま、モーターの最適化設計によりこれまでにない高効率を実現した三相モーターです。
インバータと組み合わせた速度制御に最適です。
詳細はこちら

BHシリーズ コンビタイプ 直交軸
取付角104mmで200Wの高出力を実現しました。

中空軸タイプ
中実軸タイプ
