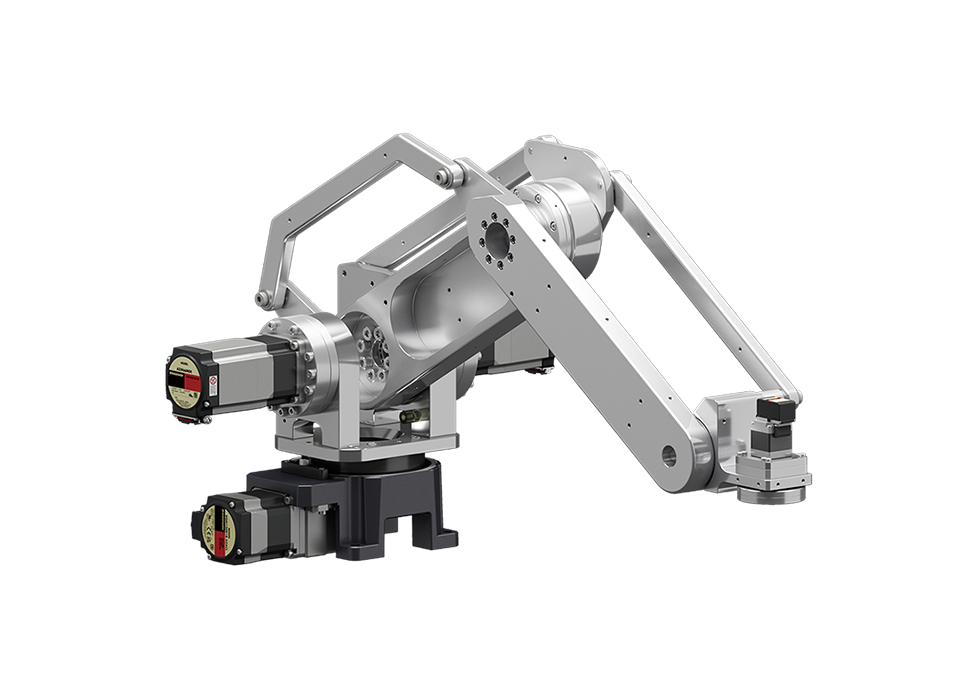

小型ロボット OVR

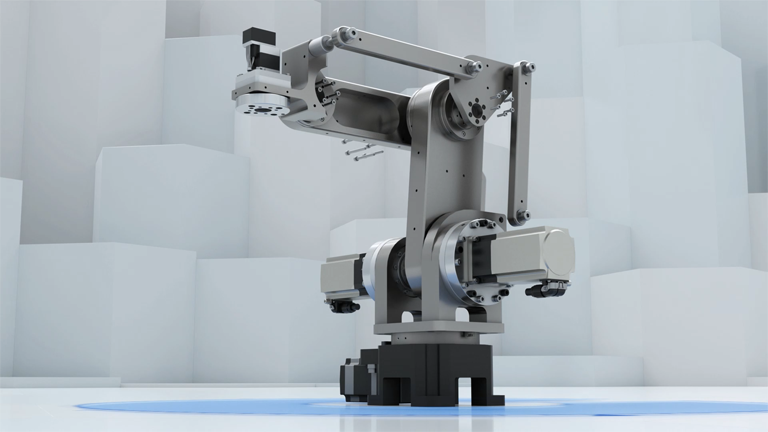

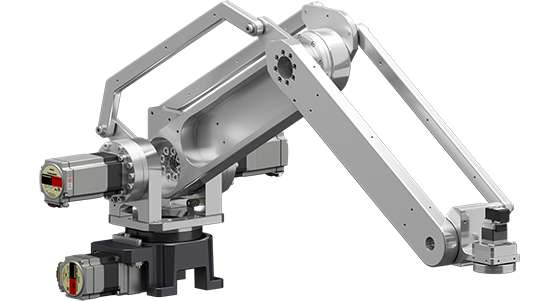

4軸垂直多関節ロボット
- 平行リンク機構
- 部品を常時水平な状態で安定搬送
- 最大可搬質量5kg
- 最大リーチ長（水平）480/680/880mm
- 駆動モーター：バッテリレスアブソリュートセンサ搭載 AZシリーズ（DC入力）
特徴 | 4軸垂直多関節ロボット

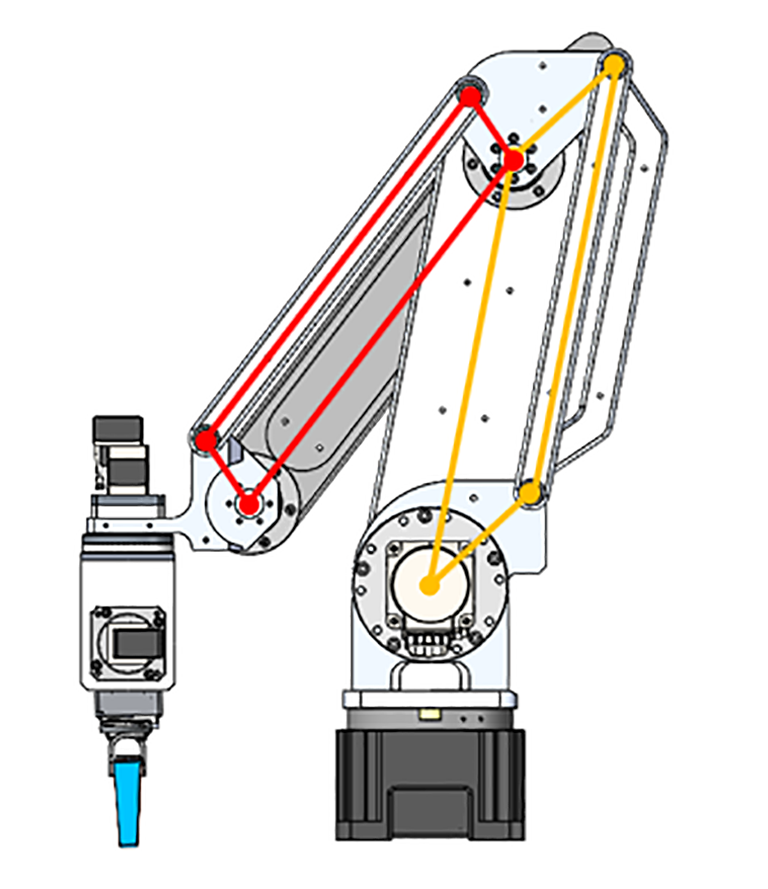

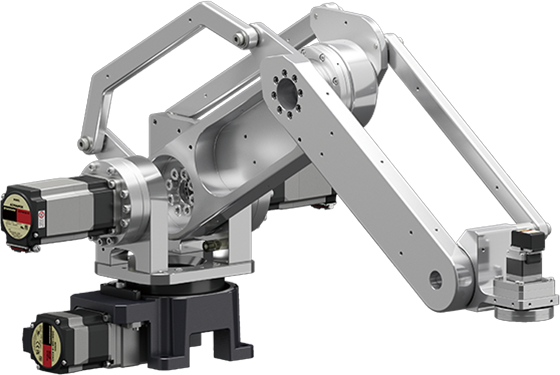

平行リンク機構による軽量化と安定した水平搬送
平行リンク機構のため、下記のメリットがあります。
- 最大可搬質量5kg：2つのアームを駆動するモーターを下に配置することで、関節部分の重量を軽量化し、実現しました。
- 水平搬送：ロボットアームの先端が設置面と機構的に常に水平を保つことができるため、安定した水平搬送ができます。

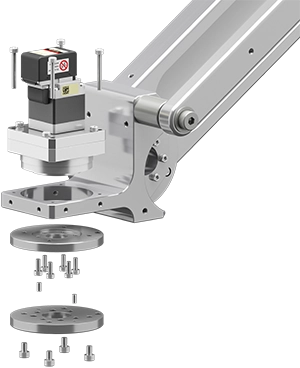

セルフメンテナンス可能
一部のモーターをお客様にて交換できます。導入後のメンテナンス負担（コスト・時間）を軽減します。
- ※ 当社でも保守・メンテナンス時のモーター交換をおこなっています。最寄りの支店・営業所までお問い合わせください。
カスタム可能
購入時に、お客様の用途に合わせてアームの長さをカスタマイズすることが可能です。（リーチ長変更 580mm、780mm)

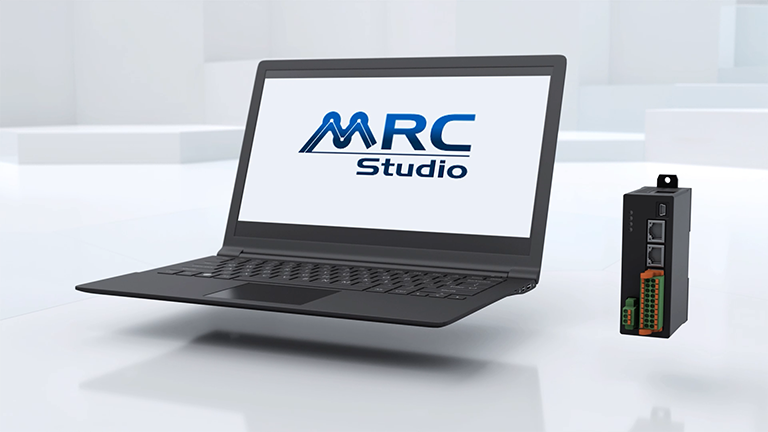

かんたんに制御できるロボットコントローラ
MRC01は、AZシリーズを搭載しているロボットを制御できるロボットコントローラです。

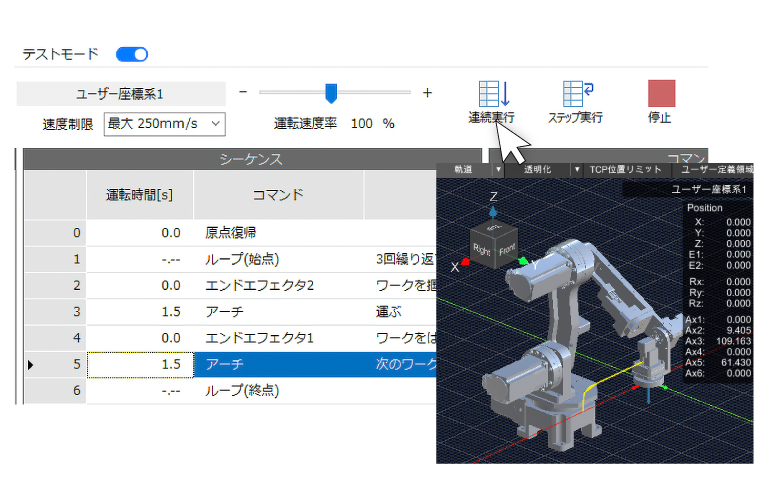

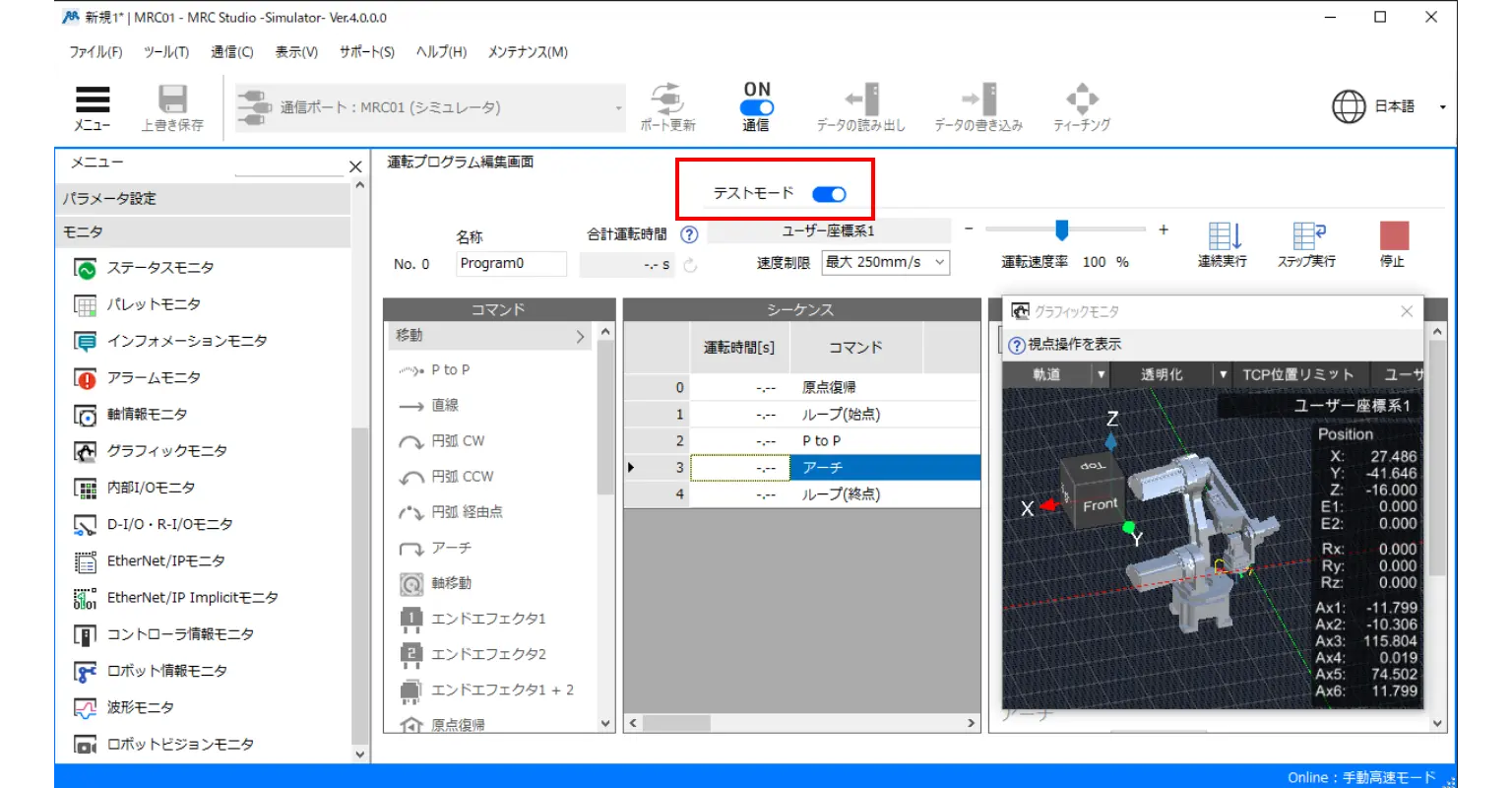

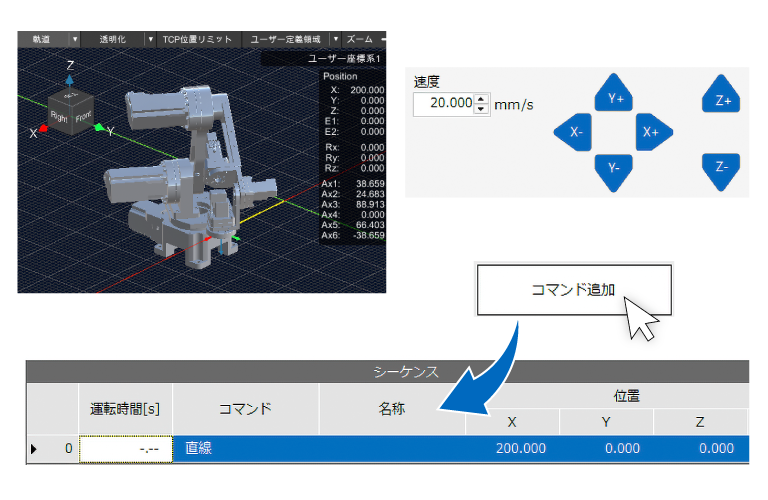

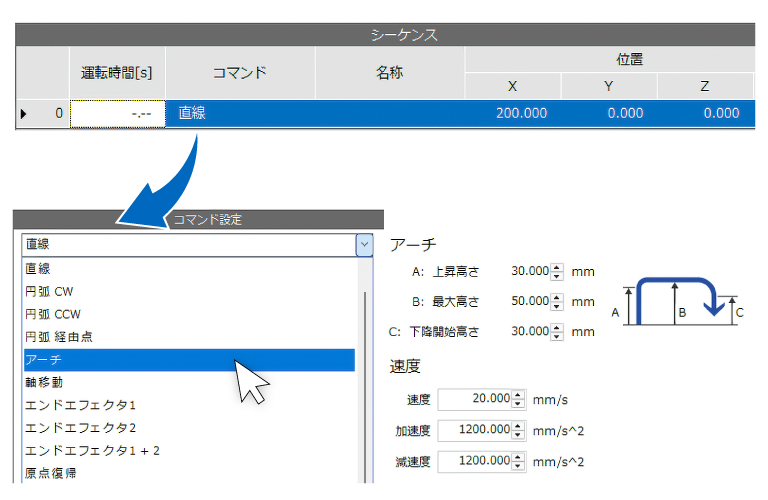

プログラミングソフトMRC Studioは（無料）はロボット制御未経験者でもすぐにマスターできるほど簡単なソフトです。

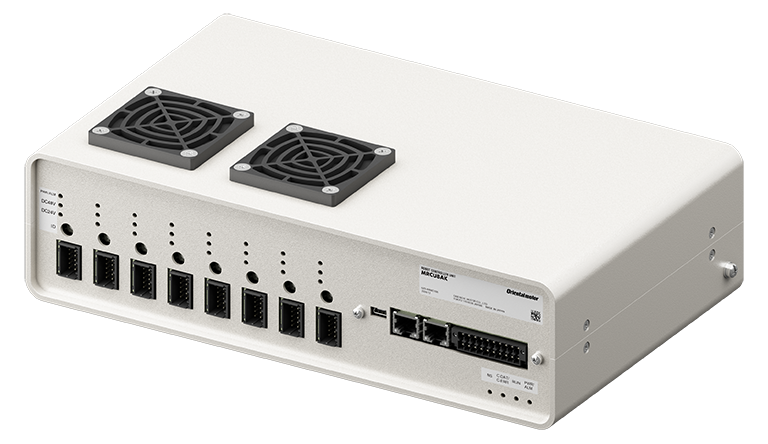

ロボットコントローラMRC01とAZシリーズドライバ（最大8軸搭載）をワンパッケージにした、MRCUシリーズもラインアップ。
ロボット導入における制御のハードルを下げ、立ち上げ時間の短縮に貢献します。
- 注：使用時には産業用ロボットとしての安全を配慮してください。(協働ロボットとしては使用できません)

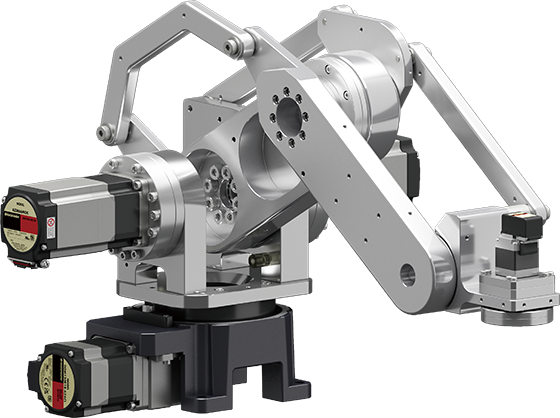

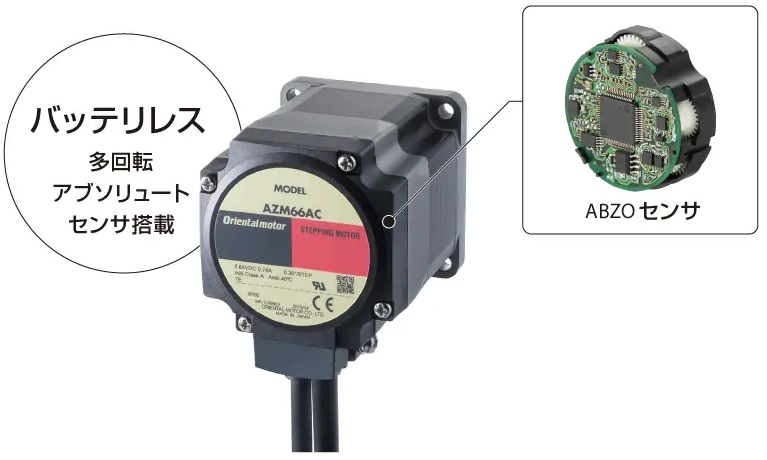

バッテリレスアブソリュートセンサ搭載AZシリーズを採用
全軸αSTEP AZシリーズ（DC入力）を採用。
アブソリュート方式のため外部センサ不要で省配線、バッテリの管理不要でメンテナンス削減。
DC入力のため、電源ラインの引き回しが容易です。ラインへの設置やレイアウト変更に柔軟に対応できます。

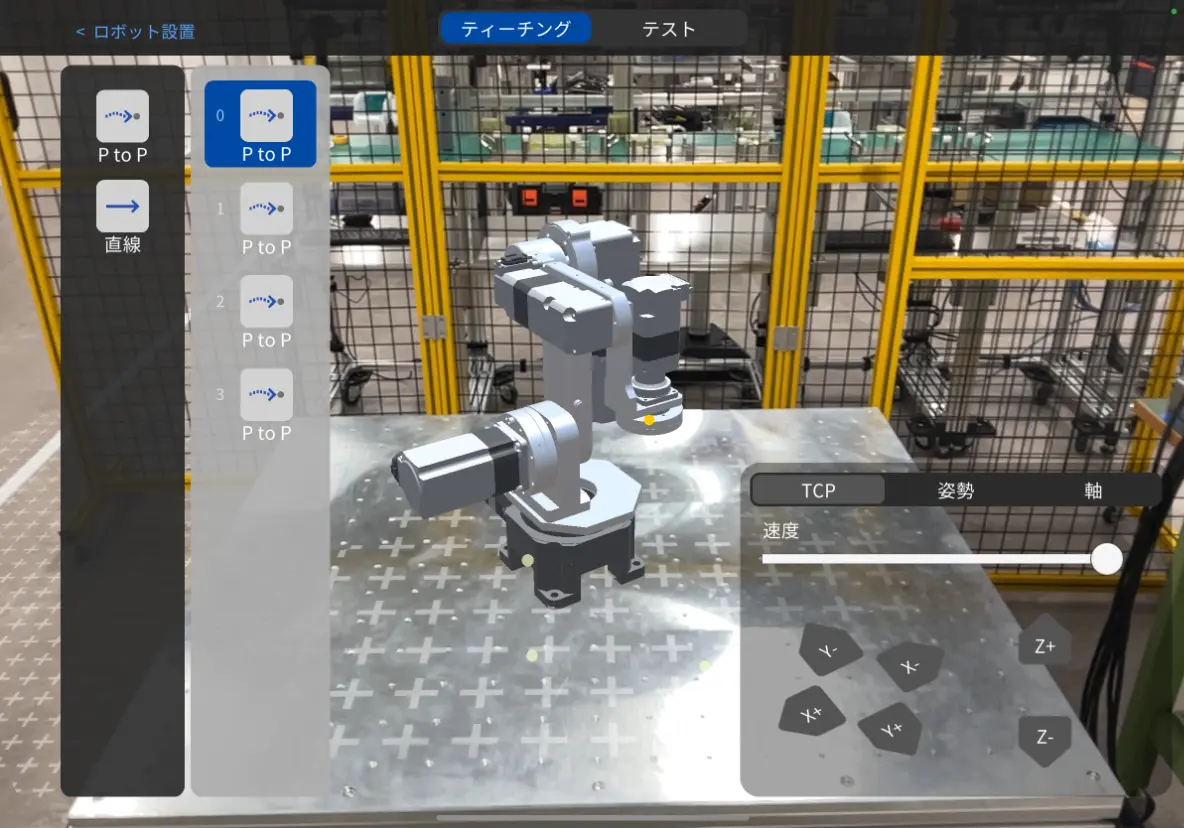

ロボット導入前のお役立ちツール
仕様
| 品名 |
OVR4048K5-V |
OVR4068K5-V |
OVR4088K5-V |
|
|---|---|---|---|---|
| 軸数 | 4軸 | |||
| 入力電圧 | DC24V | |||
| 最大リーチ長 | 垂直 | 570mm | 750mm | 900mm |
| 水平 | 480mm | 680mm | 880mm | |
| 可搬質量 | 5kg | |||
| 標準サイクルタイム＊1 | 0.7sec | |||
| 可動範囲＊2 | S軸（旋回） | ±170deg | ||
| L軸（下腕） | －27～＋80deg | |||
| U軸（上腕） | －58～＋35deg | |||
| R軸（手首旋回） | ±180deg＊3 | |||
| 繰り返し位置決め精度＊4 | ±0.05mm | |||
| 許容慣性モーメント（手首旋回軸） | 0.069kgm2 | |||
| 本体質量 | 16.5kg | 17.4kg | 18.0kg | |
| 設置形式 | 架台取付け | |||
| 定価 | 1,100,000円 | 1,200,000円 | 1,400,000円 | |
- ＊1：負荷1kg時、高さ25mm、幅300mmの2点間を往復させるのに要する時間です。ロボットコントローラMRC01を使用した時のサイクルタイムです。
- ＊2：設置原点位置（0deg）を基準に±方向に動作できる範囲です。
- ＊3：ロボットコントローラMRC01を使用する際は±170degになります。
- ＊4：各軸減速機の仕様値に基づきます。
- ＊推奨電源容量DC24V 500W
外形図・動作範囲図

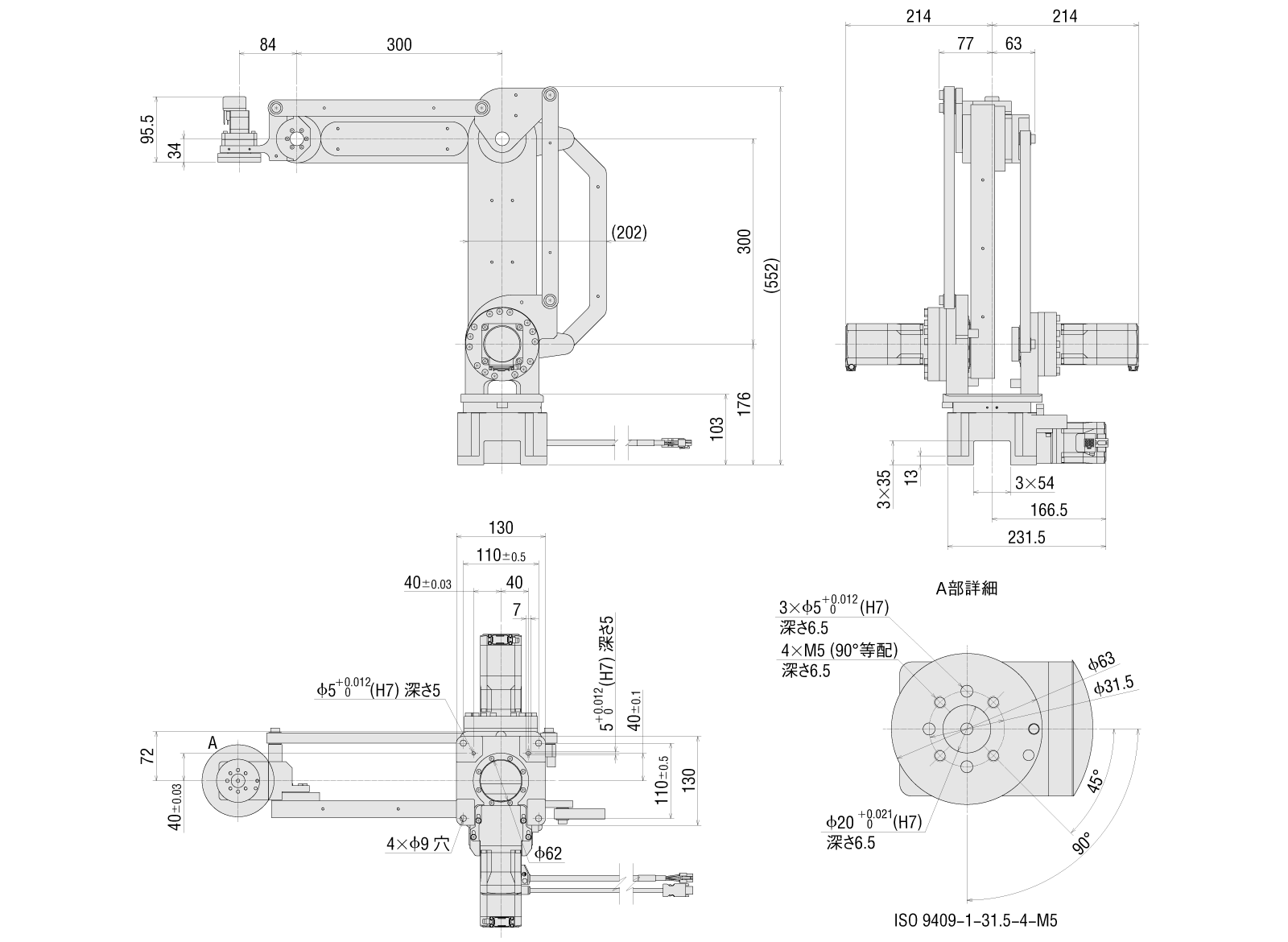

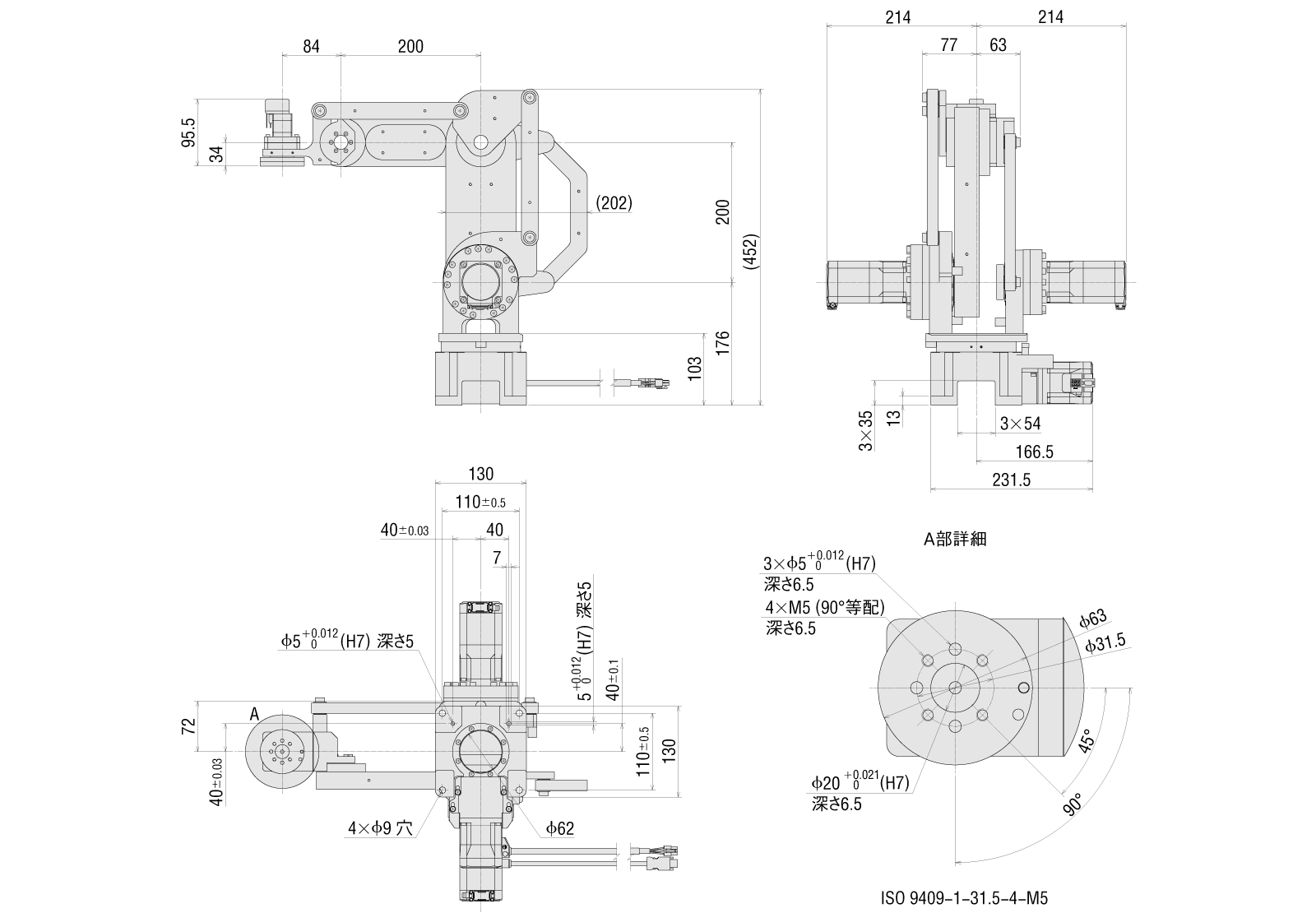

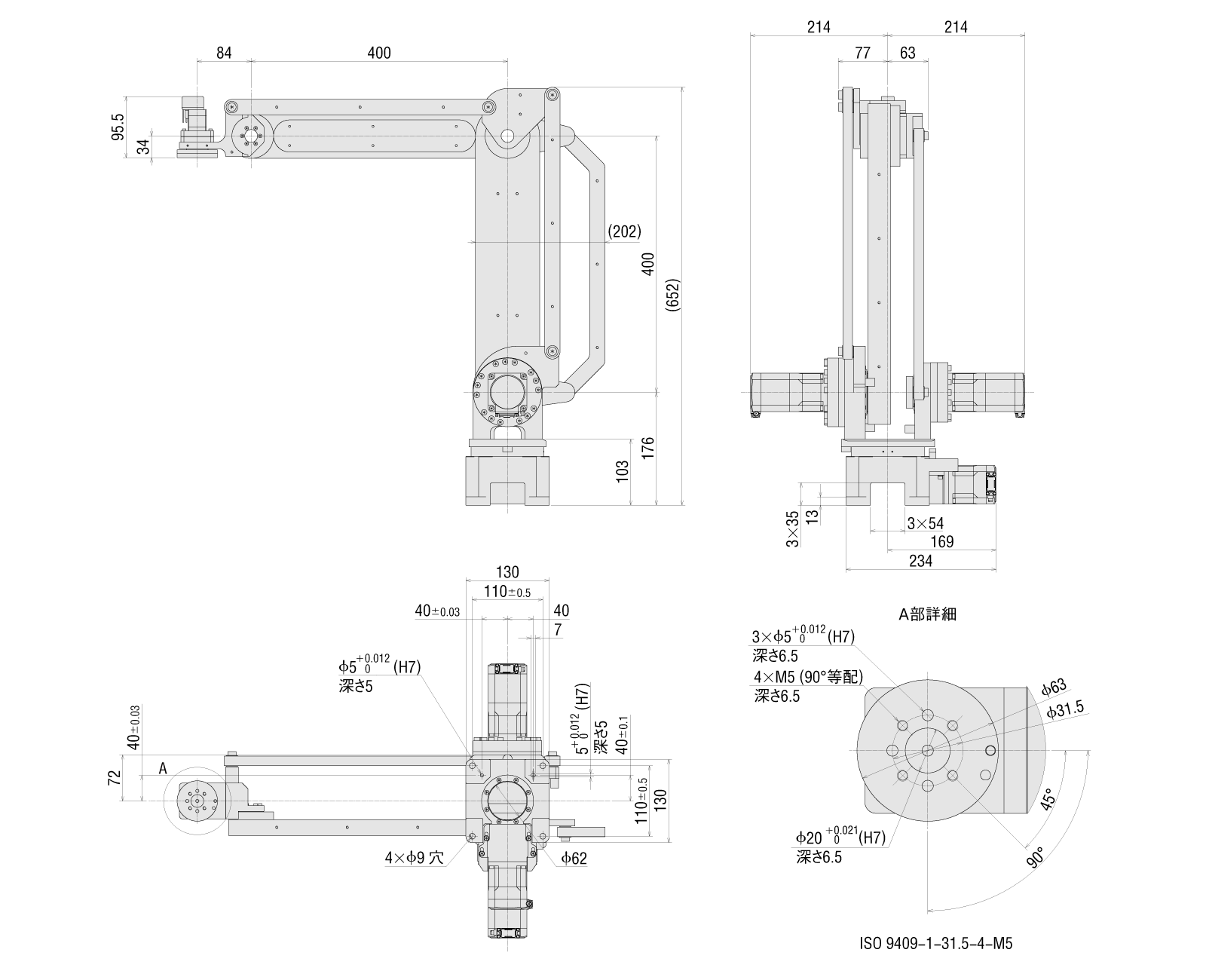

外形図（単位 mm）
OVR4048K5-V
OVR4068K5-V
OVR4088K5-V

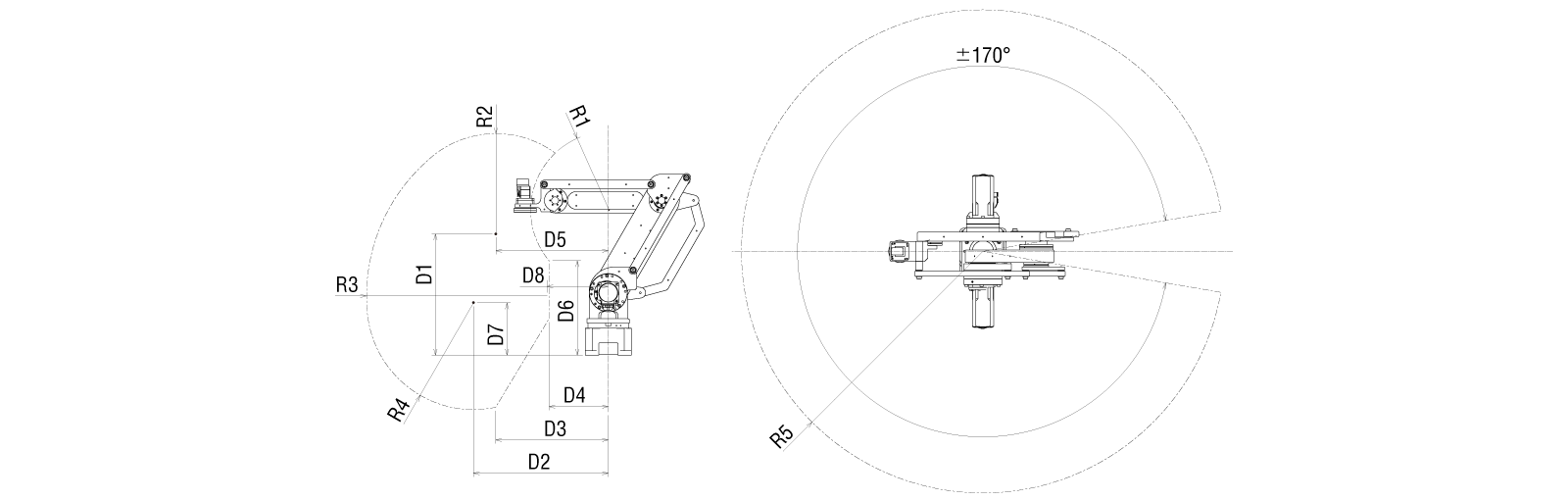

動作範囲図（単位 mm）
| 品名 | R1 | R2 | R3 | R4 | R5 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OVR4048K5-V | 203 | 229 | 382 | 232 | 480 | 234 | 255 | 190 | 149 | 225 | 199 | 109 | 102 |
| OVR4068K5-V | 221 | 281 | 508 | 300 | 680 | 342 | 380 | 317 | 166 | 317 | 266 | 148 | 172 |
| OVR4088K5-V | 278 | 386 | 483 | 386 | 880 | 280 | 498 | 496 | 156 | 473 | 194 | 151 | 403 |
各種データ

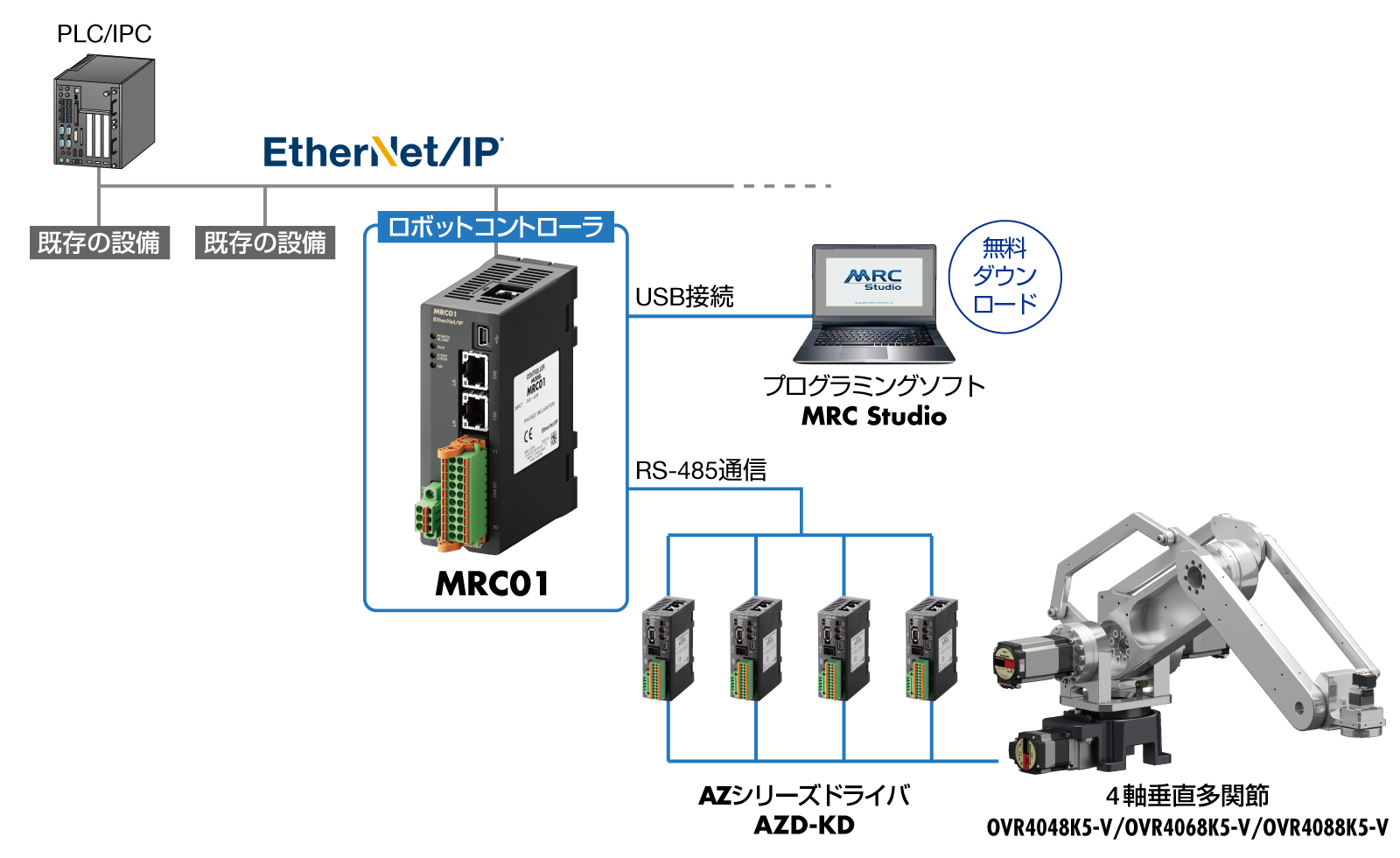

システム構成
ロボット、ロボットコントローラ、ドライバ、ケーブルは別手配です。
ロボットコントローラMRC01とプログラミングソフトMRC Studioを使用することで簡単にロボット制御が可能です。
MRC01に接続できる推奨ドライバは DC 電源入力タイプのドライバ AZD-KD、またはminiドライバAZD-KR2Dです。

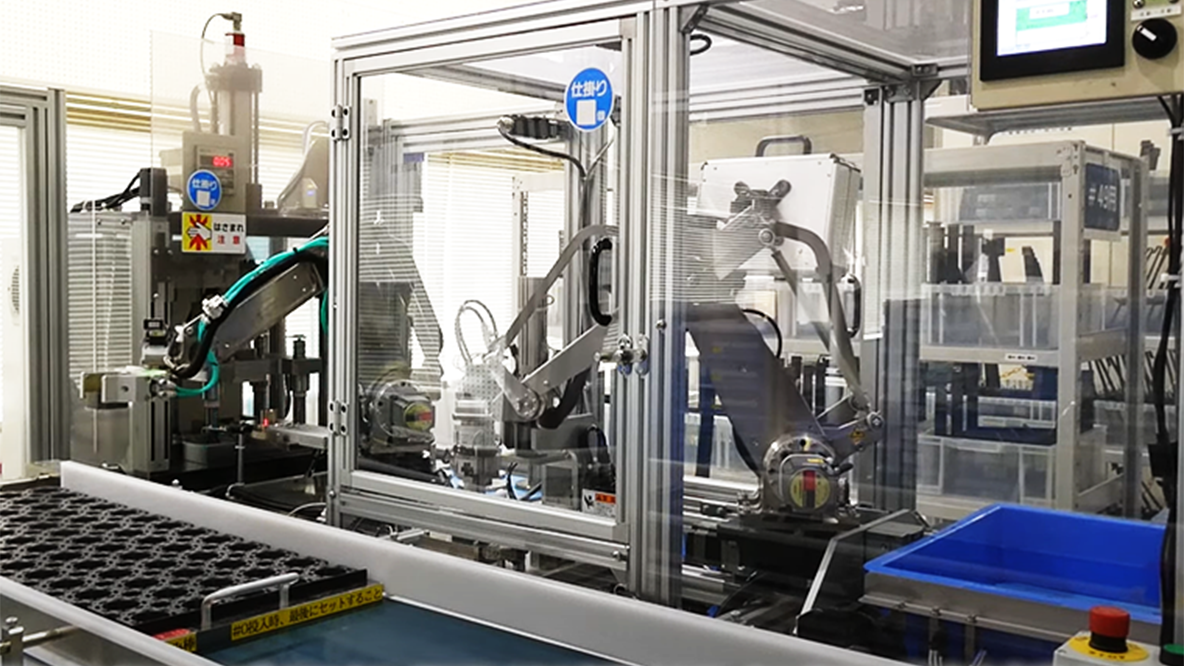

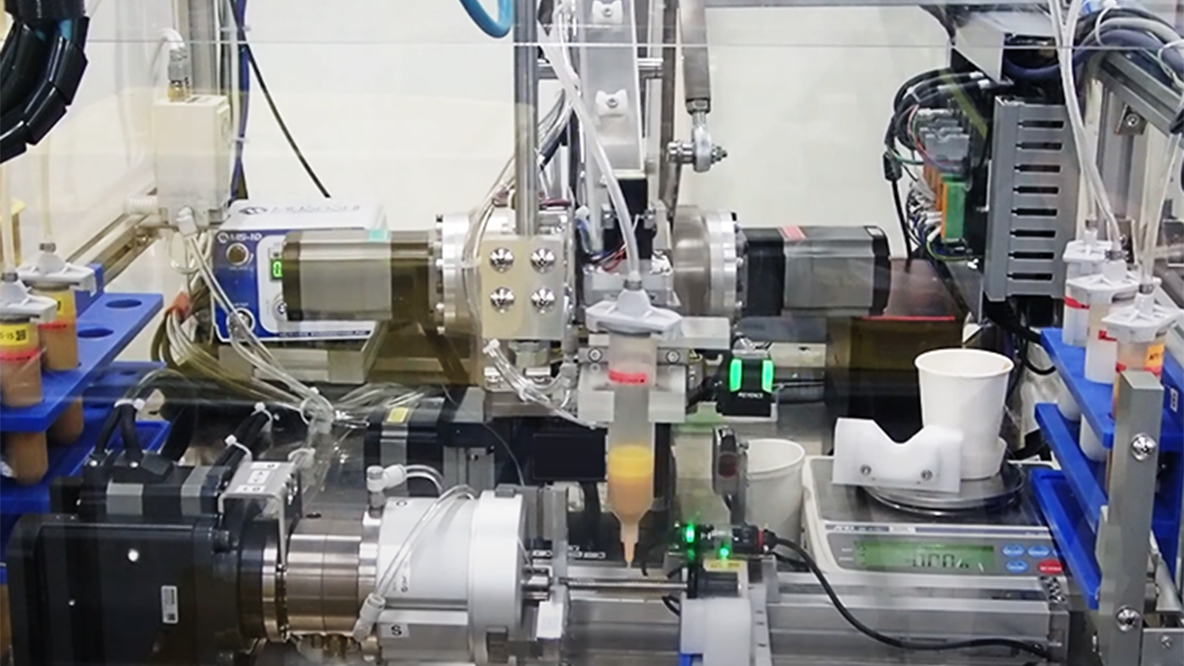

採用事例
4軸垂直多関節ロボットの採用事例をご紹介します。
関連製品

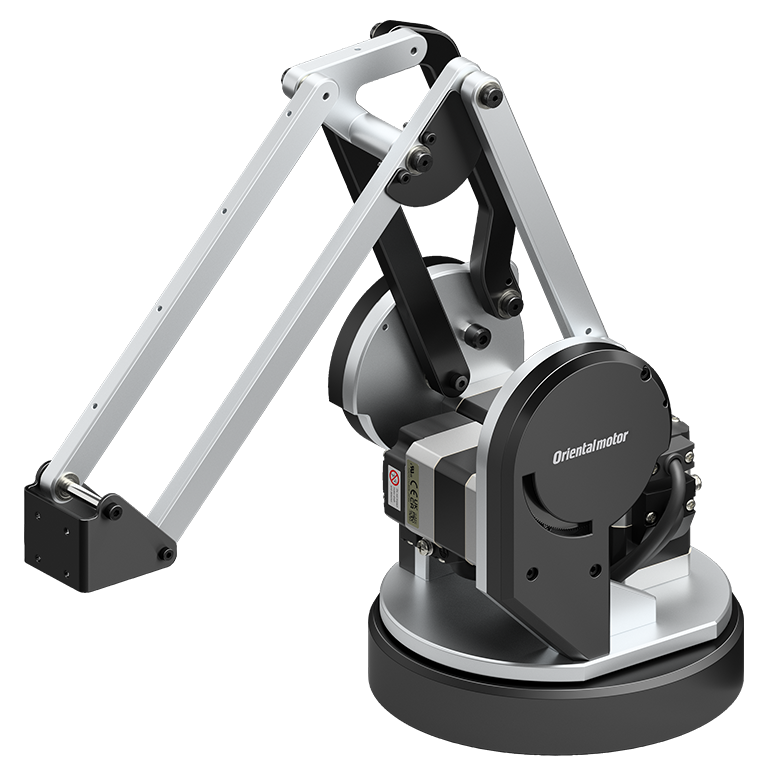

教育用ロボット Motion System Master
産業用ロボットの要素を機械・ソフトウェアの面から学べる、工業高校や高等教育機関、製造業従事者のための教材ロボットセットです。
セット品で498,000円（定価）とロボット教育の導入費用を抑えつつ、特別教育も不要なため、ロボットの教育・学習をこれから始める方に手軽にお使いいただけます。
- 安価でロボットの教育・学習を始められる3軸小型卓上ロボット
- 構造学習ができて、コマンドアイコンを利用したプログラミングも簡単
- 設置面積φ16cm、本体質量4.2Kg
- 最大リーチ長（水平）390mm※、可搬質量1kg、繰り返し位置決め精度±0.1mm
- ※ アームの長さはカスタム可能

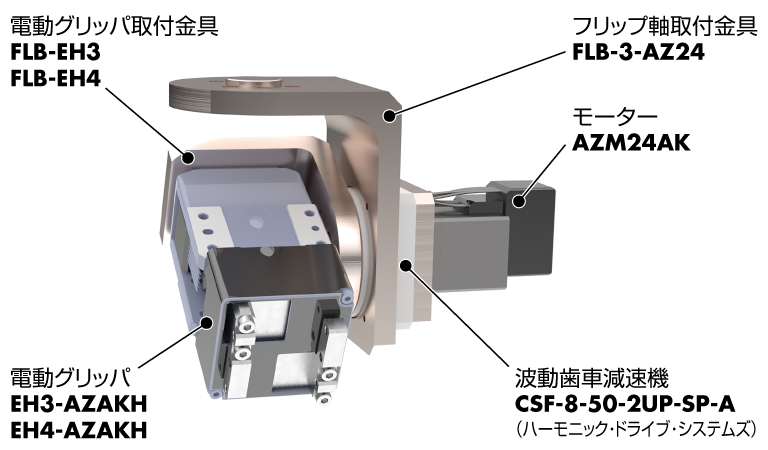

手首フリップ軸オプション
リンク機構によりアーム先端は常に下を向いているため、ピックアンドプレイスをさせるには4軸だけの制御で使用できます。
ただし、手首上げ下げ（フリップ）の要素がないと使いにくいという事例も多くあります。
「手首フリップ軸オプション」はその課題を解決するツールです。
- モーターハンドを90度持ち上げて棚からワークを掴み、梱包箱に入れる。
- ワークを取り上げて背面の画像を撮影してから箱詰めする。
- バイト、トーチを少し傾けて作業する。
など用途がさらに広がります。
- ※総重量：1.0kg未満（モーターハンドを含む）
- ※駆動源：AZシリーズ（DC24V)+ハーモニックドライブ®
