ブラシレスモーター

BLSシリーズ

DC24V入力、小型ドライバ
RS-485通信に対応（RS-485通信タイプドライバ）
簡単結線、電源ON/OFFで簡単駆動（シンプルタイプドライバ）
ACモーターと同じギヤヘッドを使用可能
速度制御範囲（出力）
100～2000r/min（25W、40W、90W）
100～4000r/min（30W、60W、120W）

お知らせ2024.12.13

RS-485通信タイプドライバを追加しました。

特徴ダウンロードラインアップ・関連情報製品を絞り込む

特徴 | ブラシレスモーター BLSシリーズ

概要・用途例
もっとコスト削減
もっとコンパクト
もっとACモーターのようにシンプルに
もっと信頼性アップ
選べるドライバ RS-485通信タイプとシンプルタイプ
もっと使いやすく、選びやすく
サポートソフトMEXE02を使ってもっと簡単に

概要・用途例

2分でわかるBLSシリーズ

ACモーターのように簡単に使えるBLSシリーズの特徴を動画でご覧いただけます。

・出力: 25W、30W、40W、60W、90W、120W

・電源入力: DC24V

・RS-485通信に対応（RS-485通信タイプドライバ）

・簡単結線、電源ON/OFFで簡単駆動（シンプルタイプドライバ）

・ACモーターと同じギヤヘッドを使用可能

・速度制御範囲: 100～2000r/min（25W、40W、90W）
100～4000r/min（30W、60W、120W）

・定価: 31,400円^※～

※ モーター、ギヤヘッド、ドライバを合わせた価格

用途例

BLSシリーズは、ベルトコンベヤ、撹拌機の様に連続運転をおこなう用途に適しています。
モーターに小型のセンサを搭載してフィードバック制御をおこなっており、負荷が変動してもモーターの回転速度の変動を少なくできます。

ベルトコンベヤ

攪拌機

もっとコストを削減

電気料金を削減

ブラシレスモーターは効率が良く、省エネ。
そのため、ACモーター＋インバータに比べて電気料金を20%削減できます。

ランニングコストを削減（3年間の電気料金）

DC24V入力ブラシレスモーターと小型ドライバにより、制御盤内の部品コスト・占有スペース・配線の手間などが削減できます

■ACモーター＋インバータの使用部品

■BLSシリーズの使用部品

もっとコンパクト

モーターの小型・軽量化

取付角90mmのACモーターと全長を比較すると、78mm短くなっています。

ドライバの小型化

一般的なインバータと体積を比較すると、65%減少しています。

もっとACモーターのようにシンプルに

ACモーターと同じギヤヘッドを使用可能^※。装置の変更なしで、モーター変更が簡単

同出力なら、ACモーターとモーターの取付角寸法・歯切り仕様は同じ。^※
ACモーターと同じギヤヘッド（GNギヤヘッド/GEギヤヘッド）が使えます。^※

※ 標準（AC モーター互換）タイプの場合です。

ギヤヘッドが同じだと置き換えが簡単！

・: 装置の変更不要で、モーターのみ変更可能

・: モーター/ギヤヘッド交換でも、シャフト径が同じで、カップリング等流用可能

・: 部品が共通になり、在庫管理や保守が省力化

もっと信頼性アップ

装置の寿命をのばしたい

高効率モーターで低発熱のBLSシリーズは、ACモーターに比べて長寿命です。

なぜ長寿命？
モーター寿命は軸受のグリース寿命が要因の1つです。グリース寿命は熱の影響を受けるため、低発熱のBLSシリーズのモーターは長寿命になります。

ブラシレスモーター BLSシリーズ：40,000時間

ACモーター（インダクションモーター）：30,000時間

寿命目安時間の条件

・: 連続、一方向運転

・: 定格トルク、一定負荷

・: 定格回転速度

・: 周囲温度30℃

寿命の目安時間についてはこちら

DC24V入力で、装置のグローバル展開・安全設計が楽に

グローバル展開しやすい

・: BLSシリーズは、全世界同じ製品を使用可

・: ACモーターのように各国の電圧/周波数に合わせた、選定・設計は不要

・: 低電圧指令対象外

安全設計、低ノイズ

・: DC24V入力は危険電圧（DC60V）以下

・: 安全対策設計などを大幅削減

装置の小型化

・: DC電源は制御が容易。装置全体の構造がシンプル

・: 制御盤内もシンプル化、装置全体がコンパクトに

速度変動を抑えたい

モーターに小型のセンサを搭載し、フィードバック制御をおこなっています。
そのため、負荷が変動したときのモータ回転速度の変動を少なくできます。

速度変動率（対負荷）
±0.2%

選べるドライバ　RS-485通信タイプとシンプルタイプ

RS-485通信タイプ	シンプルタイプ

Modbus（RTU）プロトコルに対応ダイレクトデータ運転に対応簡易シーケンス機能により上位コントローラの負担を軽減	設定、接続、電源ON／OFFの3ステップで簡単運転 I/O運転

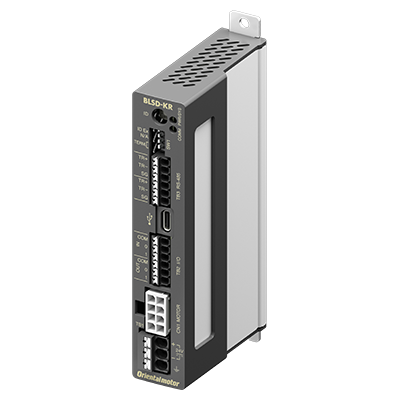

RS-485通信タイプドライバ

RS-485通信タイプは、Modbus（RTU）プロトコルのインターフェイスに対応しています。近年自動化が進むFA市場では、装置間の情報交換を通信によっておこなっていますが、RS-485通信タイプであれば容易に対応可能です。

主な機能１：自由に運転プロファイルを作成可能　ーダイレクトデータ運転ー

ダイレクトデータ運転は、データの書き換えと運転の開始を同時におこなえるモードです。他の機器と連携した速度調整や、搬送物に応じた速度変更などの用途に適しています。

運転データの種類	内容
運転方式	運転方式を設定します。
速度	運転速度を設定します。
加速時間	加速時間を設定します。
減速時間	減速時間を設定します。
トルク制限値	トルク制限値を設定します。

搬送物に合わせて速度を切り替えて運転

主な機能２：簡易シーケンス機能搭載

データ連結運転やイベントジャンプ、データ転送などのシーケンス機能を搭載しています。
サポートソフトMEXE02を使用することで、設定が可能となり、上位システムのシーケンスプログラムを簡略化できます。

2つ以上の運転データNo.の運転を連結し、多段速運転が可能です。

運転方式の設定とイベントジャンプ機能を組み合わせて簡易的なシーケンス動作をおこなえます。

運転データNo.	運転方式	速度 [r/min]
0	連続運転	2000
1	連続運転	200
2	減速停止	0

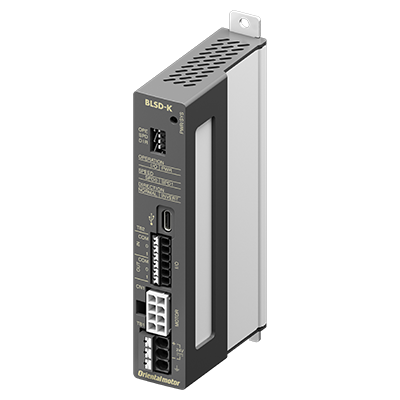

シンプルタイプドライバ

設定、接続、電源ONの3ステップで簡単に運転できるドライバです。

もっと使いやすく、選びやすく

ケーブル延長距離10.5m

モーターとドライバ間の最大延長距離は、10.5mまで対応可能です。

全出力のモーターを1機種のドライバで対応

どのモーターでも1機種のドライバで運転可能です。
部品を共通化できるため、在庫や保守メンテの手間を削減できます。

用途に合わせた、ギヤヘッドの選択が可能

種類	標準（ACモーター互換）タイプ	高強度・長寿命タイプ

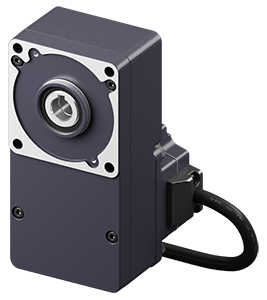

外観	平行軸ギヤヘッド	平行軸ギヤヘッド	中空軸フラットギヤヘッド
概要	当社ACモーターと同じギヤヘッド例）ギヤヘッド品名 4GN□K	ブラシレスモーター専用ギヤヘッド高許容トルク・長寿命例）ギヤヘッド品名 GFV4G□、GFS4G□FR
組み付けモーター出力	25W、40W 、90W	30W、60W、120W
最大許容トルク（取付角寸法90mmの場合）	20N･m	30N･m （平行軸ギヤヘッド） 65N･m（中空軸フラットギヤヘッド）
ギヤヘッド定格寿命	5000時間	10000時間
