コンパクト電動シリンダの特徴

設計の工数・時間を大幅に削減

コンパクトなボディに、直動機構を集約。
従来自作でご用意いただいていた部品が不要となるため、装置設計や部品選定の時間が短縮されます。
さらに、組み立てや取付精度の調整にかかる時間を削減でき、お客様の生産効率アップに貢献します。

装置の小型化・軽量化

ローターを中空化して、その内部にボールねじを収納する構造です。
お客様がご用意いただいていたカップリングやボールねじ軸受けなどの部品が不要となるため、装置の小型化と軽量化を実現します。

お求めやすい価格を実現

ボールねじ等の機構部品をコンパクトに集約して、51,900円からご用意しました。

• 転造ボールねじタイプ 51,900円～
• 精密ボールねじタイプ 92,000円～

(コンパクト電動シリンダとドライバの合計価格です。)

高精度位置決め

中空ローターにボールねじナットを結合

カップリング剛性等の部品の組み合わせによるバックラッシの影響が少なくなり、精度の高い位置決めが実現可能となりました。

ピタッと止まるステッピングモーターを採用

DRLIIシリーズはステッピングモーターを使用。

ステッピングモーターなので1ステップ送りの位置決め精度は高く、前進、後退を正確におこなうことができます。また、停止時に軸が微小に動くハンチングと呼ばれる現象を起こすこともないため、停止位置保持が確実におこなえます。

用途に応じて選べる3タイプ

タイプ	ガイド付タイプ	テーブル付タイプ	ガイドなしタイプ
外観

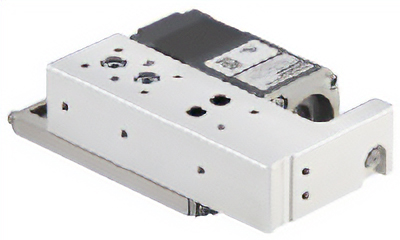

	コンパクト電動シリンダに負荷を固定できるガイドを付けた製品です。 負荷の直接取り付けが容易です。	コンパクト電動シリンダに負荷を固定できるガイドを付けた製品です。 負荷の取り付けおよび本体の取り付けが容易で、可動部の高さを抑えた搬送が可能です。	お客様の装置に直接組み込んでの使用や、 装置の負荷搬送用ガイド部にコンパクトな推力軸としてご使用いただける製品です。

付加機能・その他

各タイプには、付加機能として「調整ノブ付」「電磁ブレーキ付」をご用意しています。また、ガイドなしタイプのDRLM28、DRLM42、DRLM60にストロークの長い製品をラインアップしています。

調整ノブ付

電源OFF時に手動で位置の調整ができます。装置のメンテナンス時などに便利です。

電磁ブレーキ付

電源OFF時に停止位置を保持します。
垂直方向に取り付けてもワークの落下等の心配がなく、安心してお使いいただけます。

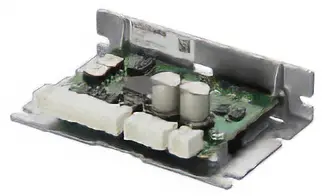

ドライバの特徴

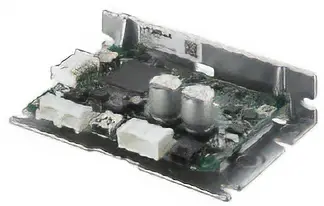

CVDシリーズの特徴

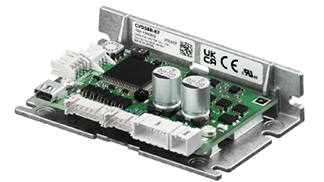

パルス列入力タイプドライバの特徴

ラインアップ

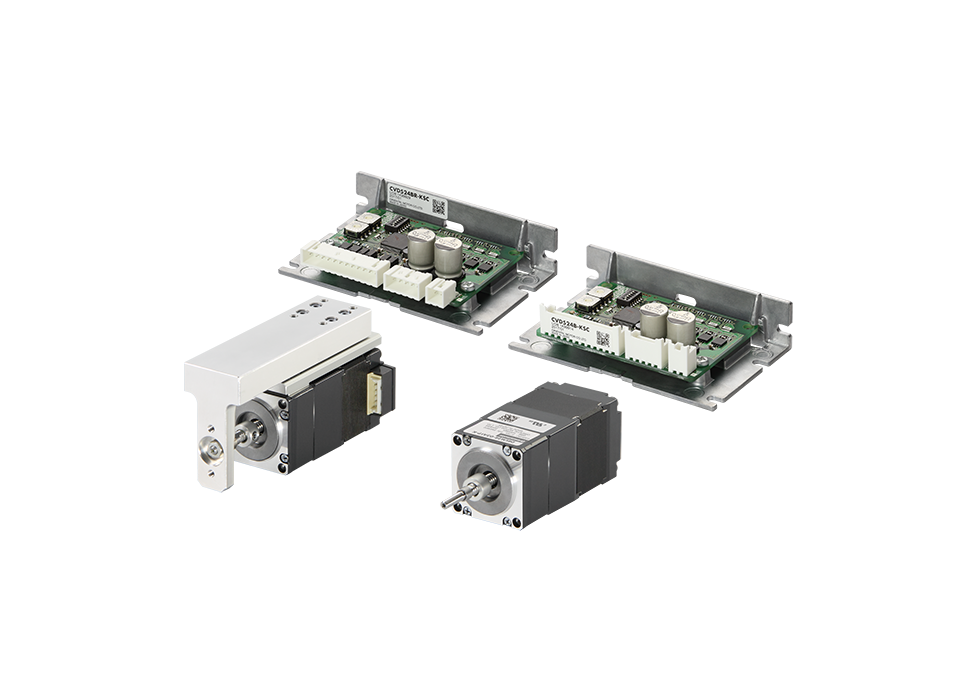

コンパクト電動シリンダ、ドライバ、接続ケーブルそれぞれをご購入ください。
