エンコーダ ロータリーエンコーダ
ロータリーエンコーダは、小型・薄型・軽量のインクリメンタル形エンコーダです。
- 取付寸法φ30 mm/φ40 mm
- 100〜4000 P/R(14種類)の分解能
- ラインドライバ出力、電圧出力、オープンコレクタ出力(電源電圧DC5~24 V)
- 定価 9,000 円〜14,000 円
- 取付寸法φ40 mmを追加しました。
- 出力回路形式に、オープンコレクタ出力(電源電圧DC5~24 V)を追加しました。
(取付寸法φ30 mm/φ40 mm共通)


小型・薄型・軽量の磁気式インクリメンタル形エンコーダを定価9,000 円から
当社ロータリーエンコーダは、小型・薄型・軽量の磁気式インクリメンタル形エンコーダです。定価9,000 円からお買い求めいただくことができます。
取付寸法はφ30 mm/φ40 mmの2種類、出力回路形式はラインドライバ・電圧・オープンコレクタ(電源電圧DC5~24 V)の3種類、分解能は100〜4000 P/Rの14種類と、豊富なラインアップを取り揃えています。コンべヤ、ベルト・プーリーなど機構上の実際の位置・速度・回転方向を検出でき、予知保全システムの構築に貢献します。
ロータリーエンコーダの特徴を動画でご覧いただけます。

特徴
小型・薄型・軽量のインクリメンタル形エンコーダ
小型・薄型・軽量のため、狭い場所にも設置できます。
丸シャフトタイプ | 中空軸タイプ | |
---|---|---|
取付寸法φ30 mm |
![]() |
![]() |
取付寸法φ40 mm |
![]() |
![]() |
分解能100 P/R~最大4000 P/R
ステッピングモーターと組み合わせやすい分解能と角度割り出しに適した分解能など14種類をご用意しました。
ラインドライバ出力、電圧出力、オープンコレクタ出力の3タイプの出力回路形式
オープンコレクタ出力は、電源電圧DC5〜24 V入力に対応しています。
高温環境でも使用可能
オープンコレクタ出力は70 ℃、ラインドライバ出力、電圧出力は85 ℃の環境下で使用できます。
機構の実際の位置・速度・回転方向が検出できます
機構にロータリーエンコーダを取り付けることで、機構に対する予知保全システムの構築を実現します。
- 使用例
ベルト・プーリ機構では、ベルトのたわみや切断によるモーターと機構の回転差を検出することが可能です

機械原点とZ相信号の位置合わせが簡単です
Z相信号は、エンコーダコネクタ部を下向きにした状態で、シャフトフライスカット部(丸シャフトタイプ)または固定用ねじ部(中空軸タイプ)が赤矢印の位置にある時に、1周に1回出力されます。

機構に合わせた設置が可能です
-

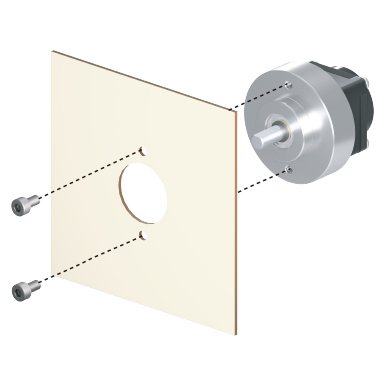

丸シャフトタイプ -

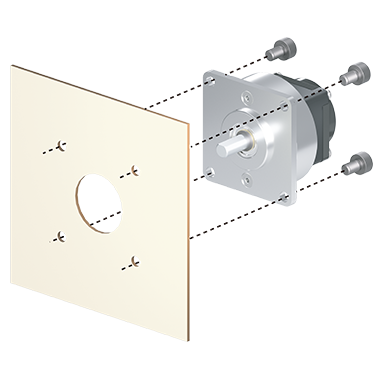

丸シャフトタイプ+取付金具※(別売) -
中空軸タイプ
- ※ 取付寸法φ30 mmのみ
ラインアップ
丸シャフトタイプ
取付寸法φ30 mm

分解能(P/R) | 品名 | 定価 | ||
---|---|---|---|---|
ラインドライバ出力 | 電圧出力 | NEW オープンコレクタ出力 |
||
100 | RE30AJ100L | RE30AJ100E | RE30AJ100F | 9,000円 |
200 | RE30AJ200L | RE30AJ200E | RE30AJ200F | |
360 | RE30AJ360L | RE30AJ360E | RE30AJ360F | |
400 | RE30AJ400L | RE30AJ400E | RE30AJ400F | |
500 | RE30AJ500L | RE30AJ500E | RE30AJ500F | |
600 | RE30AJ600L | RE30AJ600E | RE30AJ600F | |
720 | RE30AJ720L | RE30AJ720E | RE30AJ720F | |
800 | RE30AJ800L | RE30AJ800E | RE30AJ800F | |
1000 | RE30AJ1000L | RE30AJ1000E | RE30AJ1000F | |
1800 | RE30AJ1800L | RE30AJ1800E | RE30AJ1800F | |
2000 | RE30AJ2000L | RE30AJ2000E | RE30AJ2000F | |
2500 | RE30AJ2500L | RE30AJ2500E | RE30AJ2500F | 10,000円 |
3600 | RE30AJ3600L | RE30AJ3600E | RE30AJ3600F | |
4000 | RE30AJ4000L | RE30AJ4000E | RE30AJ4000F |
NEW取付寸法φ40 mm

分解能(P/R) | 品名 | 定価 | ||
---|---|---|---|---|
ラインドライバ出力 | 電圧出力 | オープンコレクタ出力 | ||
100 | RE40AJ100L | RE40AJ100E | RE40AJ100F | 11,000円 |
200 | RE40AJ200L | RE40AJ200E | RE40AJ200F | |
360 | RE40AJ360L | RE40AJ360E | RE40AJ360F | |
400 | RE40AJ400L | RE40AJ400E | RE40AJ400F | |
500 | RE40AJ500L | RE40AJ500E | RE40AJ500F | |
600 | RE40AJ600L | RE40AJ600E | RE40AJ600F | |
720 | RE40AJ720L | RE40AJ720E | RE40AJ720F | |
800 | RE40AJ800L | RE40AJ800E | RE40AJ800F | |
1000 | RE40AJ1000L | RE40AJ1000E | RE40AJ1000F | |
1800 | RE40AJ1800L | RE40AJ1800E | RE40AJ1800F | |
2000 | RE40AJ2000L | RE40AJ2000E | RE40AJ2000F | |
2500 | RE40AJ2500L | RE40AJ2500E | RE40AJ2500F | 12,000円 |
3600 | RE40AJ3600L | RE40AJ3600E | RE40AJ3600F | |
4000 | RE40AJ4000L | RE40AJ4000E | RE40AJ4000F |
中空軸タイプ
取付寸法φ30 mm

分解能(P/R) | 品名 | 定価 | ||
---|---|---|---|---|
ラインドライバ出力 | 電圧出力 | NEW オープンコレクタ出力 |
||
100 | RE30HJ100L | RE30HJ100E | RE30HJ100F | 11,000円 |
200 | RE30HJ200L | RE30HJ200E | RE30HJ200F | |
360 | RE30HJ360L | RE30HJ360E | RE30HJ360F | |
400 | RE30HJ400L | RE30HJ400E | RE30HJ400F | |
500 | RE30HJ500L | RE30HJ500E | RE30HJ500F | |
600 | RE30HJ600L | RE30HJ600E | RE30HJ600F | |
720 | RE30HJ720L | RE30HJ720E | RE30HJ720F | |
800 | RE30HJ800L | RE30HJ800E | RE30HJ800F | |
1000 | RE30HJ1000L | RE30HJ1000E | RE30HJ1000F | |
1800 | RE30HJ1800L | RE30HJ1800E | RE30HJ1800F | |
2000 | RE30HJ2000L | RE30HJ2000E | RE30HJ2000F | |
2500 | RE30HJ2500L | RE30HJ2500E | RE30HJ2500F | 12,000円 |
3600 | RE30HJ3600L | RE30HJ3600E | RE30HJ3600F | |
4000 | RE30HJ4000L | RE30HJ4000E | RE30HJ4000F |
NEW取付寸法φ40 mm

分解能(P/R) | 品名 | 定価 | ||
---|---|---|---|---|
ラインドライバ出力 | 電圧出力 | オープンコレクタ出力 | ||
100 | RE40HJ100L | RE40HJ100E | RE40HJ100F | 13,000円 |
200 | RE40HJ200L | RE40HJ200E | RE40HJ200F | |
360 | RE40HJ360L | RE40HJ360E | RE40HJ360F | |
400 | RE40HJ400L | RE40HJ400E | RE40HJ400F | |
500 | RE40HJ500L | RE40HJ500E | RE40HJ500F | |
600 | RE40HJ600L | RE40HJ600E | RE40HJ600F | |
720 | RE40HJ720L | RE40HJ720E | RE40HJ720F | |
800 | RE40HJ800L | RE40HJ800E | RE40HJ800F | |
1000 | RE40HJ1000L | RE40HJ1000E | RE40HJ1000F | |
1800 | RE40HJ1800L | RE40HJ1800E | RE40HJ1800F | |
2000 | RE40HJ2000L | RE40HJ2000E | RE40HJ2000F | |
2500 | RE40HJ2500L | RE40HJ2500E | RE40HJ2500F | 14,000円 |
3600 | RE40HJ3600L | RE40HJ3600E | RE40HJ3600F | |
4000 | RE40HJ4000L | RE40HJ4000E | RE40HJ4000F |
エンコーダ接続ケーブル(別売)
ロータリーエンコーダとコネクタ接続できる、エンコーダ接続ケーブルです。
品名 | 出力回路形式 | 長さ(m) | 定価 | |
---|---|---|---|---|
![]() |

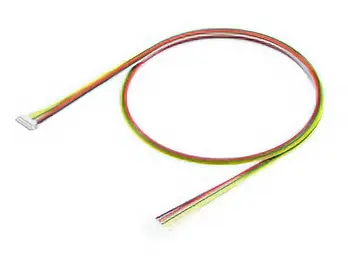

LCE05A-006 | 電圧出力、オープンコレクタ出力 | 0.6 | 1,100円 |
![]() |

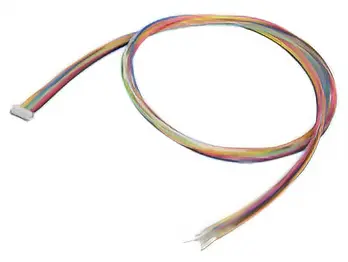

LCE08A-006 | ラインドライバ出力 |
可動シールドケーブルのエンコーダ用接続ケーブルです。
取付金具 取付寸法φ30 mm 丸シャフトタイプ用(別売)
取付寸法φ30 mmの丸シャフトタイプに組み付けて使う取付金具です。
品名 | 定価 | ||
---|---|---|---|
![]() |
![]() 組み付け例 |
PEF2 | 2,000円 |
- 使用例

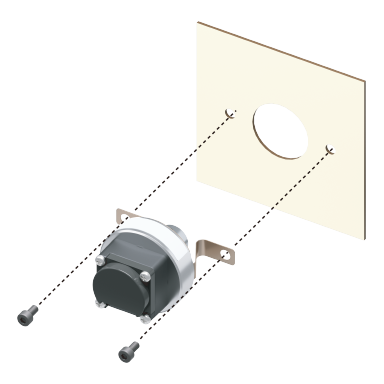

取付金具を使って、丸シャフトタイプのロータリーエンコーダを背面から取り付けることができます。
