ステッピングモーター PKPシリーズ／
CVDシリーズ RS-485通信タイプドライバ
- DC入力
- 小型ドライバ
- 高トルク・低振動・低騒音
- Modbus（RTU）に対応
ステッピングモーター PKPシリーズのエンコーダ付が、高分解能・高角度精度のエンコーダになりました。
特徴 | ステッピングモーター PKPシリーズ／CVDシリーズ RS-485通信タイプドライバ
性能の向上
低振動・高トルク・高効率化についてご紹介します。
低振動化
フルデジタル制御のフルタイムマイクロステップ駆動によって振動レベルを大幅に改善し、全速度域で低振動化を実現しました。
全速度域で振動特性を大幅に改善
5相モーターでさらに低振動化
高トルク化
高電流駆動ドライバと、最適巻線設計モーターの組み合わせで高トルク化を実現演しました。
- PKPシリーズ モーター：巻線設計の見直しによる高トルク化
- CVDシリーズ ドライバ：駆動回路の高効率化により高電流駆動が可能
2相モーター 低速域でトルクアップ
5相モーター 全速度域でトルクアップ
高効率設計
CVDシリーズは、従来品に比べて出力電流を増加することで高トルク化を実現しました。出力電流を増加できるように、発熱量低減を配慮した設計になっています。
ドライバの特徴

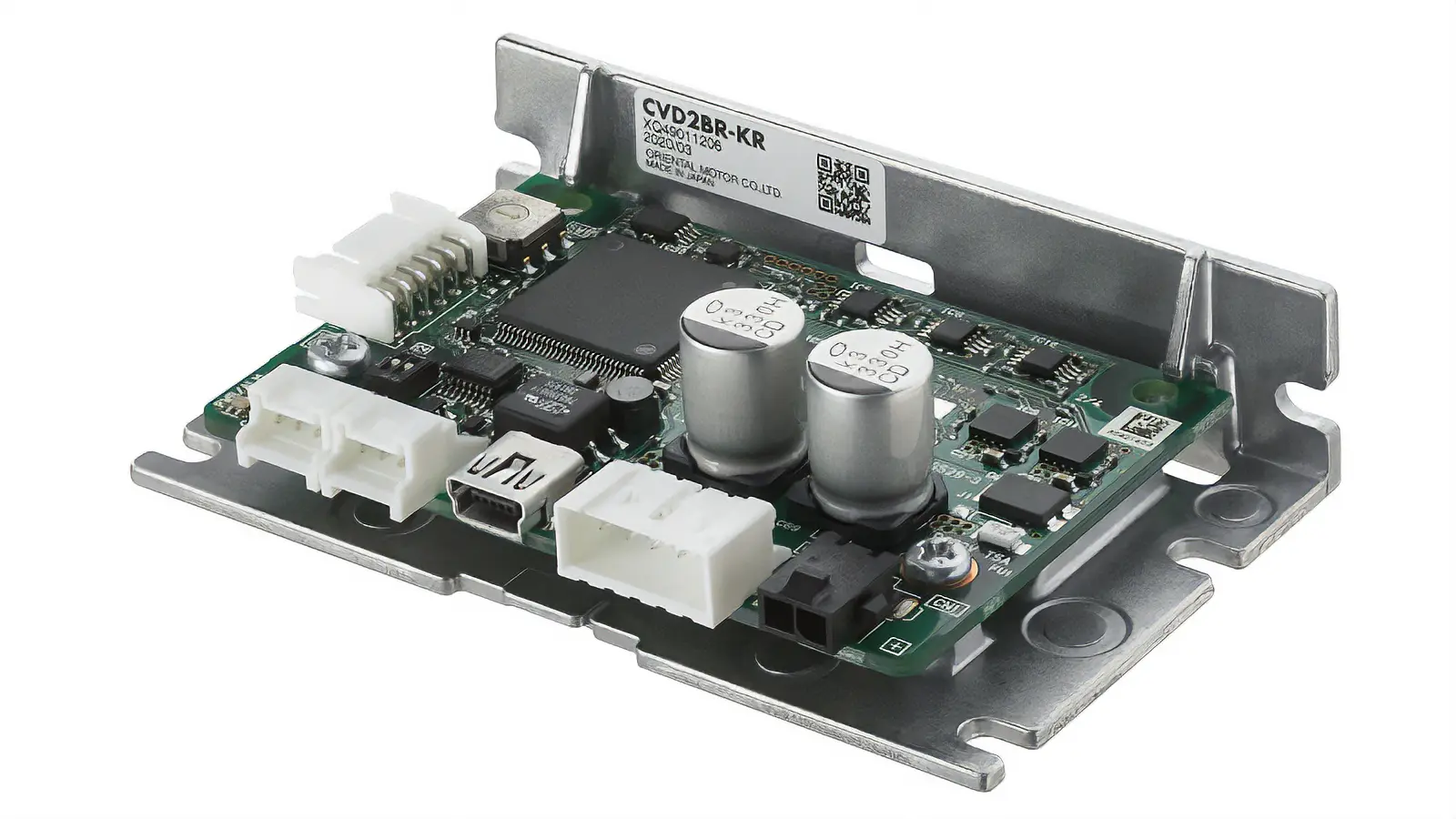

業界最小クラスの高性能ドライバ
省スペース化に貢献する小型・軽量ドライバです。2相と5相のドライバは、サイズ・取付・I/Oと電源コネクタが共通です。
| サイズ | 質量 |
|---|---|
| W85㎜ × D52.5㎜ × H24.5㎜ | 70g |
設置方法に合わせて選べるドライバ
設置方法に合わせた形状、コネクタの向き違いのドライバをご用意しました。

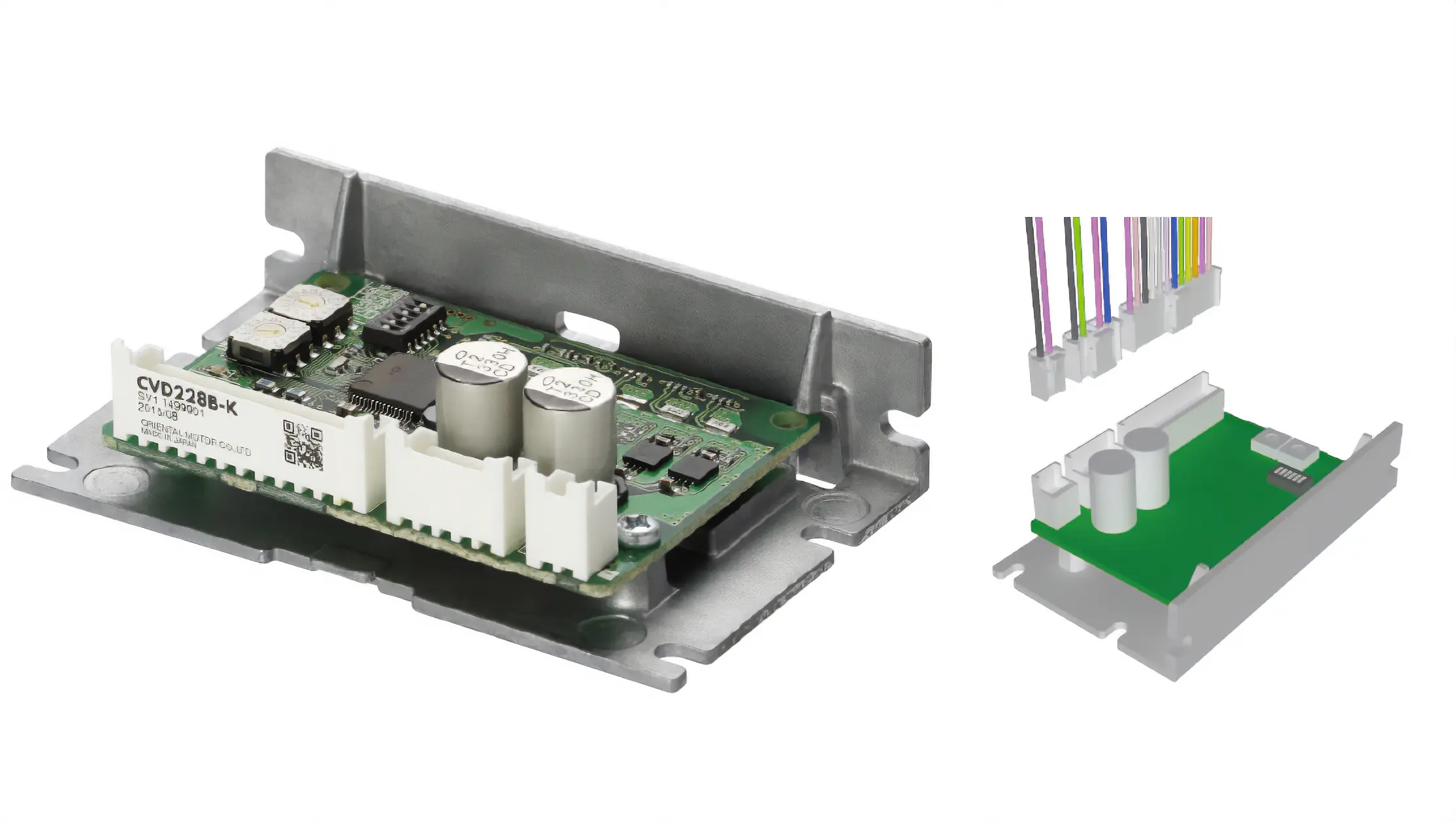

取付プレート付ライトアングル
コネクタは横向きです。

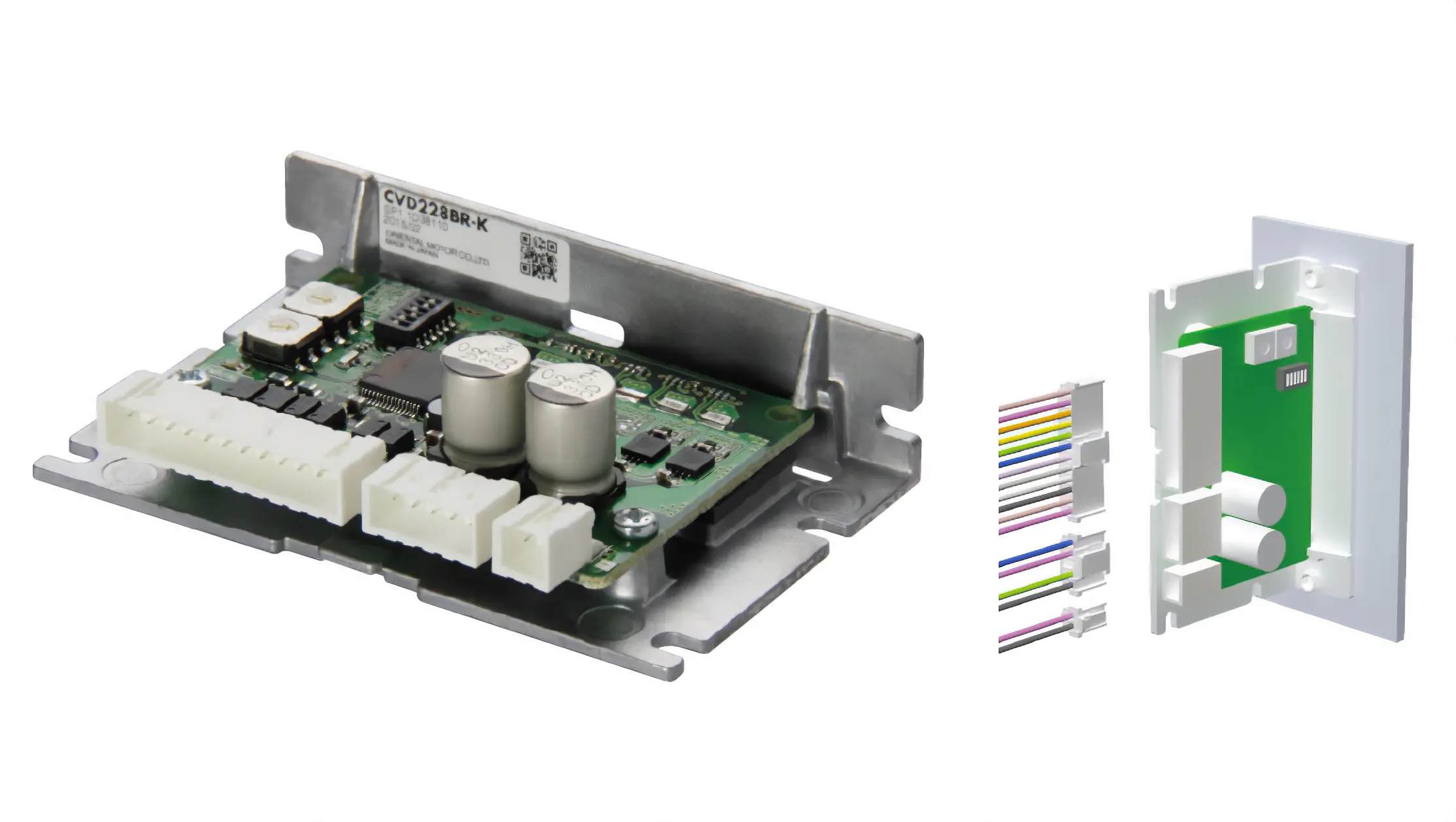

取付プレート付
コネクタは上向きです。
Modbus(RTU)対応
Modbus(RTU)に対応しているため、PLC、PC、タッチパネルなど様々な上位機器で制御できます。
| Modbus（RTU）で制御 |
|
|---|---|
| 最大31軸を接続 |
|
| パルス発振器が不要 |
|
サポートソフト MEXE02でパソコンから簡単駆動
サポートソフト MEXE02は、運転データやパラメータの設定・編集が可能です。テスト運転やモニタなどの機能もあります。サポートソフトは、当社WEBサイトから無償ダウンロードできます。

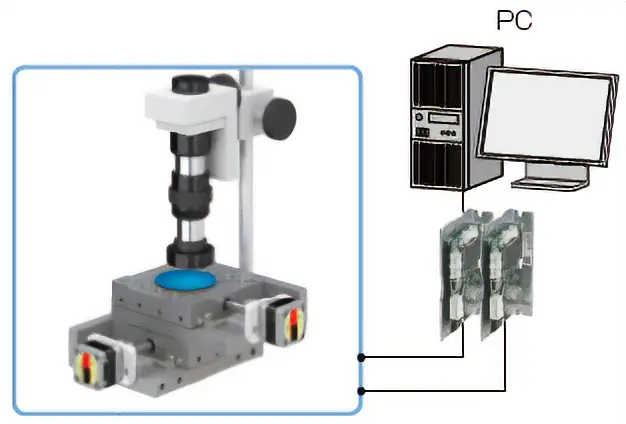

PCからティーチングが可能
信号の入力状況を確認できる波形モニタを搭載
モーターの種類
2相ステッピングモーター
| 分類 | タイプ | 取付角寸法 [㎜] |
基本ステップ角度 [°] |
付加機能 |
|---|---|---|---|---|
| ギヤなし |
|
□13 ～ □85 | 1.8 | エンコーダ、 電磁ブレーキ |
|
|
□28 ～ □56.4 | 0.9 | エンコーダ、 電磁ブレーキ |
|
|
□42、□60 | 1.8 | なし | |
| ギヤ付き |
|
□28 ～ □90 | 0.05 ～ 0.5 | エンコーダ |
|
□28 ～ □60 | 0.09 ～ 0.36 | なし | |
|
□51、□61 | 0.018 ～ 0.036 | なし |
5相ステッピングモーター
| 分類 | タイプ | 取付角寸法 [㎜] |
基本ステップ角度 [°] |
付加機能 |
|---|---|---|---|---|
| ギヤなし |
標準
|
□20 ～ □85 | 0.72 | エンコーダ |
|
|
□28、□42、□60 | 0.36 | エンコーダ | |
| ギヤ付き |
|
□42、□60 | 0.024 ～ 0.2 | なし |
用途に合わせたモーター選定紹介
2相ステッピングモーターは低速域でのトルクが、5相ステッピングモーターは主に高速域のトルクが大幅にアップしました。幅広い速度・トルク領域から、お望みの仕様に適したモーターを選定できます。

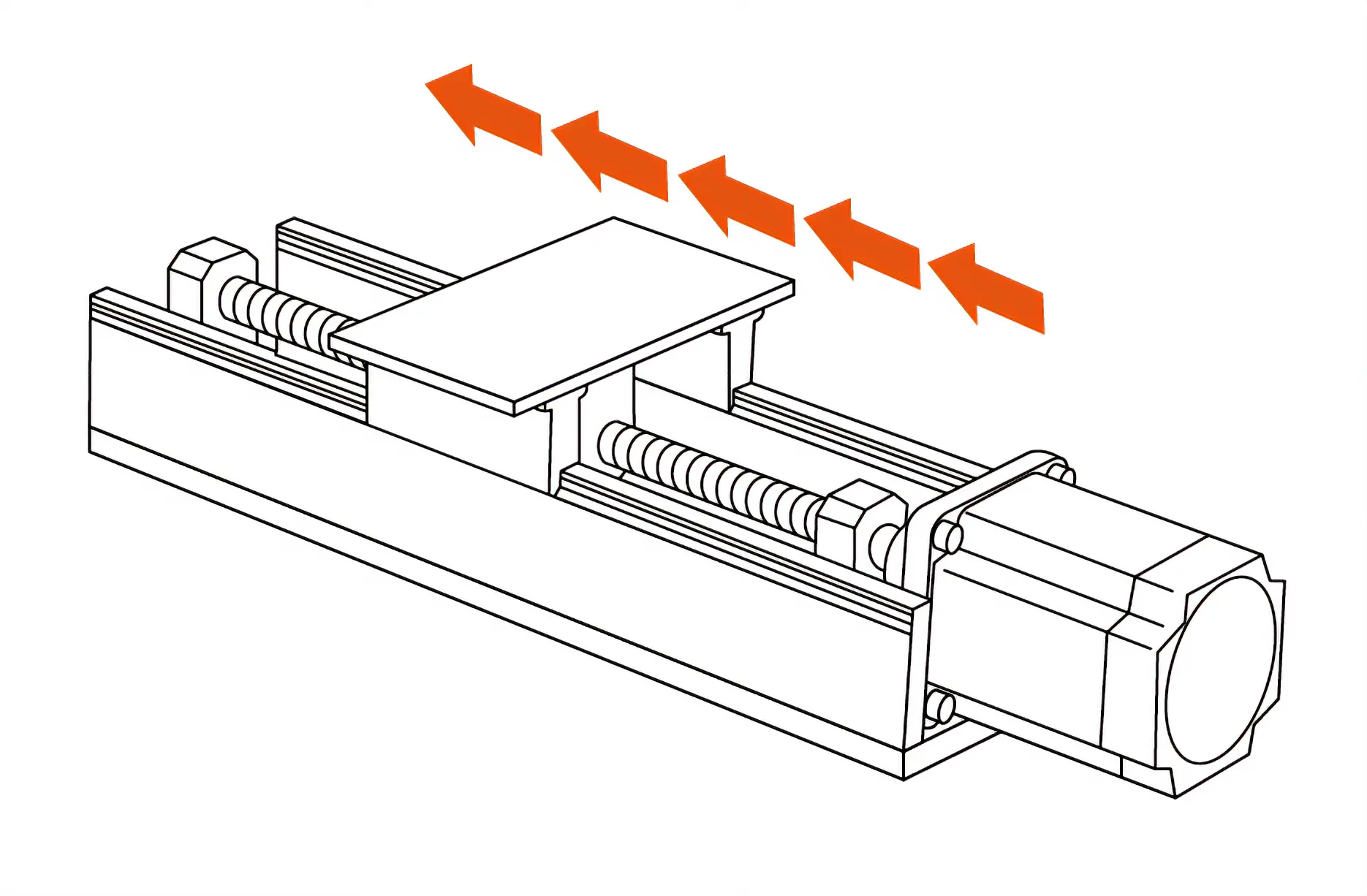

用途例 短い距離でインチング運転する。
急加減速を必要とする用途は、低速でトルクが高い2相ステッピングモーターがおすすめです。

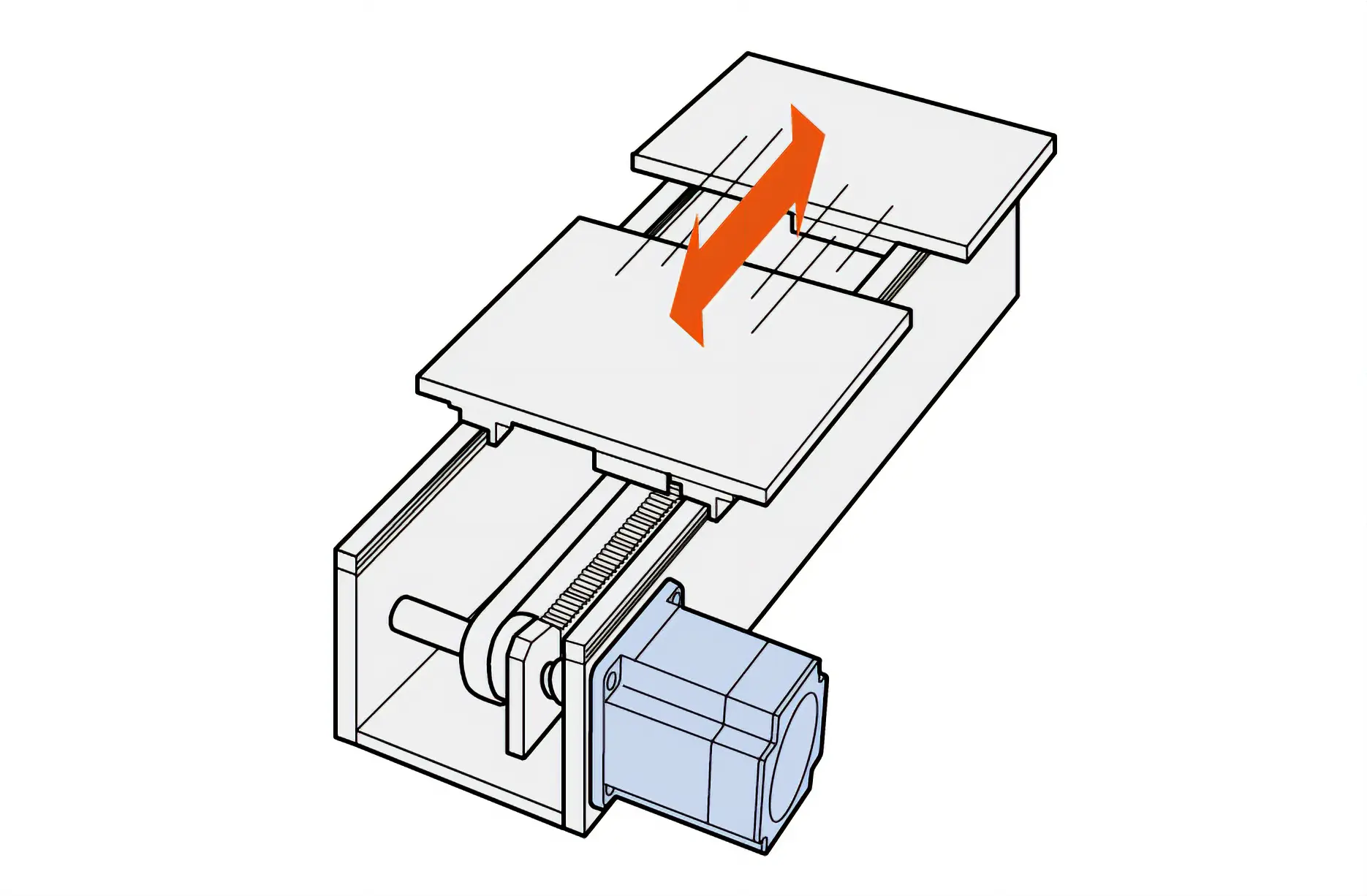

用途例 長い距離を往復運転する。
高速域を使用する用途は、高速トルクが高い5相ステッピングモーターがおすすめです。

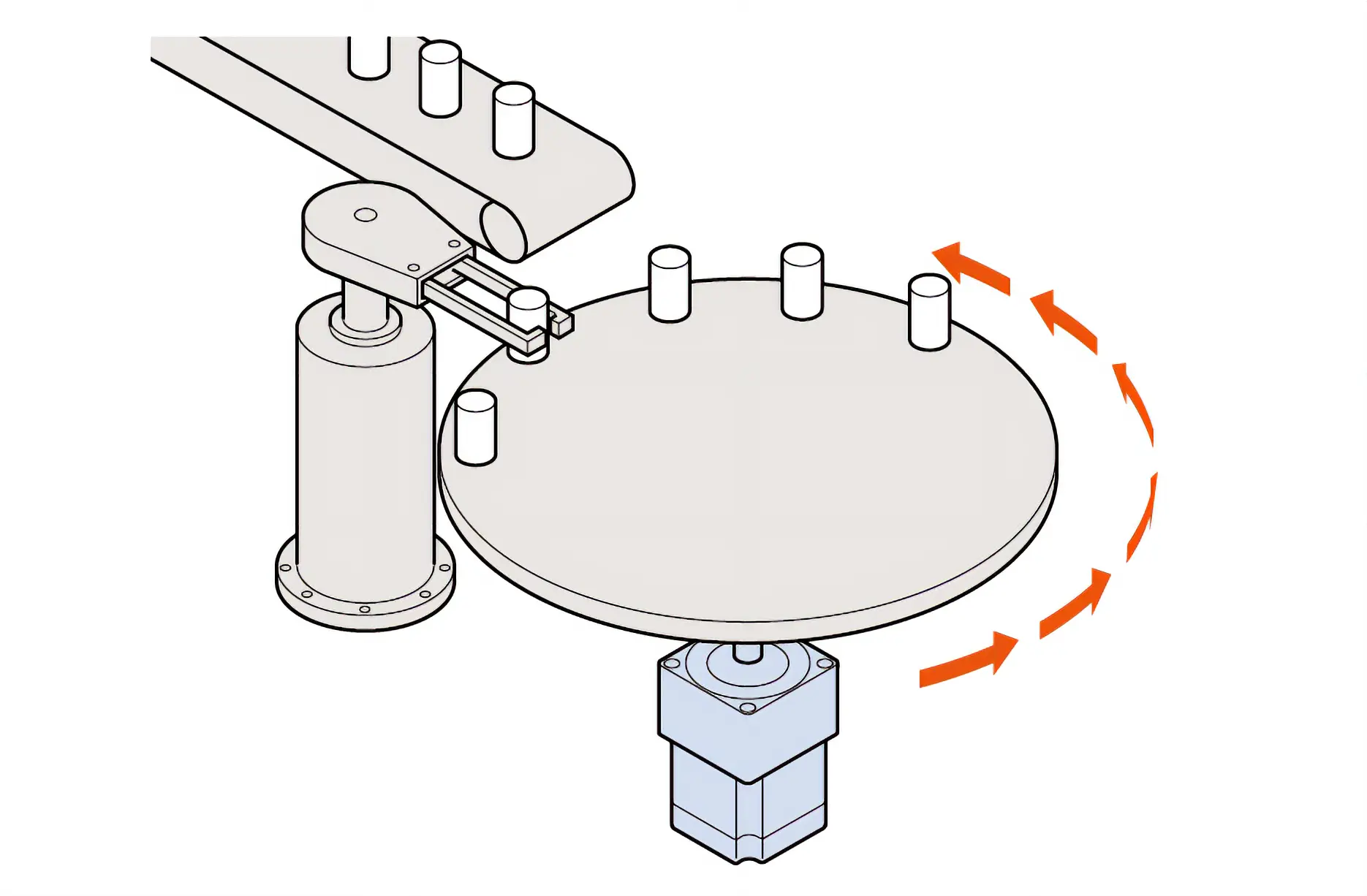

用途例 大きな慣性を短い距離でインチング運転する。
加減速時により大きなトルクを必要とする用途は、ギヤードタイプがおすすめです。
