概要

モーターは構造を刷新し、より小型で高出力・高効率に。
デジタル表示パネル搭載のドライバはボリューム一つでかんたんに速度を設定できます。

ブラシレスモーターのメリット

ブラシレスモーターは、ローター部に永久磁石を採用することで高効率を実現。
消費電力やCO₂排出量を低減でき、省エネルギーなモーターです。
さらに、小型・軽量モーターのため省資源化にもつながり、カーボンニュートラルの取り組みに貢献します。

ブラシレスモーターの強みについてさらに詳しく知る

速度制御モーター導入物語～インバーターとの比較事例～

• 操作パネルでラクラク設定

  デジタル表示器を見ながら、操作キーや設定ダイヤルを使って、運転データやパラメータを設定できます。



  速度設定範囲

  80～4000r/min
  （一部ギヤヘッドにより異なります）

  速度変動率

  ±0.2％
  （デジタル設定時）

• 素早く確実に配線・接続

  スプリング式コネクタを採用しているので、素早く、確実な配線が可能です。



設置スペースを有効活用

複数台の密着取り付けも可能なので、設置スペースの削減や同じスペースで軸数を増やすことが可能です。

ダイレクト接続できるロックレバー式コネクタ

小型モーター専用のロックレバー式コネクタは、モーターとドライバ間のダイレクト接続を可能にしました。

• かんたん接続

  ねじ止めが不要なロックレバー式のため、ケーブルの接続が簡単です。

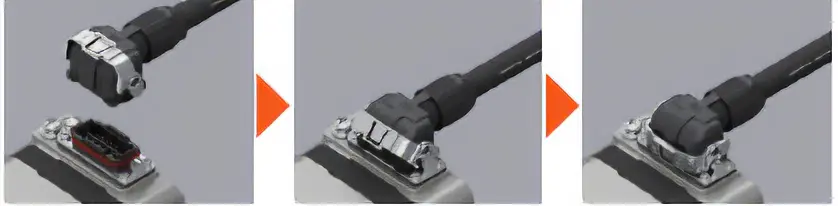

  取り付け方法



  コネクタを差し込む

  ロックレバーをたおす

  接続完了

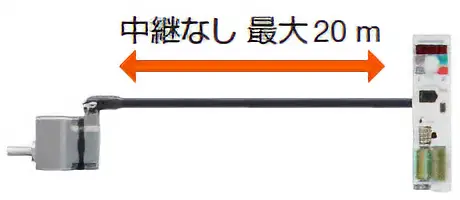

• モーターとドライバをダイレクト接続^※

  中継なしで最大20mまで接続可能。



  • ※ 中継接続する場合のIP対応接続ケーブルをご用意しています。

  可動ケーブルも用意

  ケーブルが繰り返し曲げ伸ばしされる場合には、可動接続ケーブルをご使用ください。

ケーブル引き出し方向を選択可能

4つのデータ設定方法と目的に応じて使えるさまざまな機能を搭載。
サポートソフトを使えば、装置の立ち上げや運転状態を容易に確認することができます。

運転方法

設定できる内容

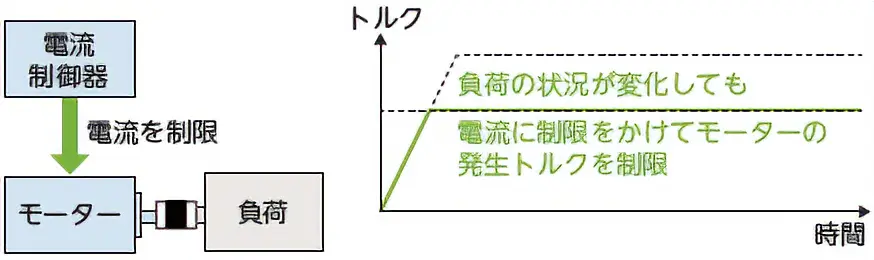

「トルク制限」とは

リミット機能として使えるトルク制限

モーターに流す電流を制限することで、モーターの発生トルクを抑えることができる機能です。
必要以上に力がかからないようにする用途に活用できます。

トルク制限

操作パネル、サポートソフトMEXE02を使った主な機能

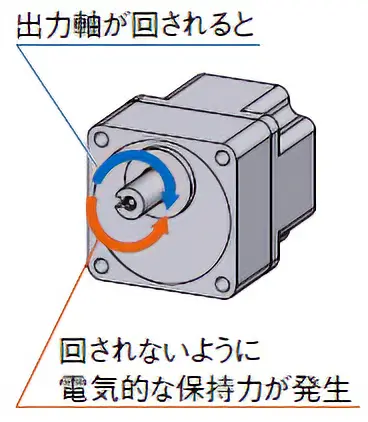

外力が加わった際に保持力を発生する負荷ホールド機能

機械ブレーキが無くても停止時に電気的な保持ブレーキ^※として使用できます。

• ※ 定格トルク50%までの負荷を保持できます。

機械式ブレーキが無いことのメリット

• 摩耗部がないためメンテナンス不要で長寿命
• 装置の省スペース化と軽量化

ご注意

ドライバへの電源供給がOFFになると、保持力はなくなります。
停電時の落下防止などにはお使いいただけません。

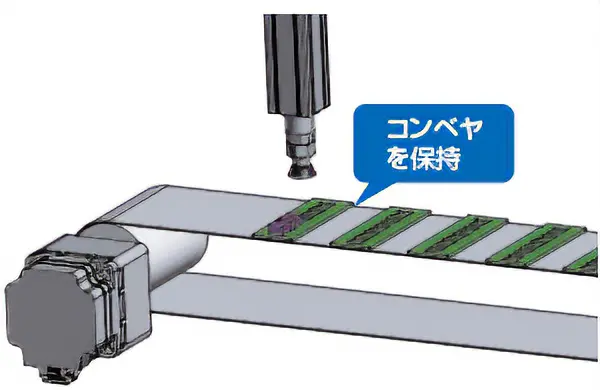

用途例

頻繁に運転停止を繰り返す用途

予防保全・予知保全に役立つ、インフォメーション機能

インフォメーション機能は、モニタ項目に任意の数値を設定することで、アラームで停止する前に異変に気が付き装置の停止を回避することが可能です。

インフォメーションの発生をLEDでお知らせ

インフォメーションが発生すると、ALARM-LEDが橙色に点滅し、視覚的にお知らせします。

サポートソフトMEXE02を使った役立つ機能

サポートソフト MEXE02を使用することにより、運転データや各種パラメータの設定・編集がおこなえるほか、ティーチング、各種状態のモニタをおこなうことができます。

サポートソフトのダウンロードはこちら

さまざまな機能で、立上げからメンテナンスまでを総合サポート

• 立ち上げ・評価

  配線チェックやテスト運転時に役立つ機能をご用意しています。

  • 運転データの設定と保存
  • I/Oモニタ
  • ティーチング・リモート運転
• 調整

  装置設置後のモーター動作の調整に役立つ機能をご用意しています。

  • 波形モニタ
• 診断・メンテナンス

  運用開始後のトラブル時の診断やメンテナンスに役立つ機能をご用意しています。

  • アラームモニタ
  • ステータスモニタ
  • インフォメーションモニタ

サポートソフトの機能詳細はこちら

優れた保護構造

• モーター構造

  パーツへの嵌合部分にはシール部品（Oリング）を採用し、モーター内部への浸水を防ぎます。



• コネクタ構造

  コネクタ構造はガスケット、Oリングを内蔵し防水性が向上。
  コネクタ部分も含めてIP67に適合しています。

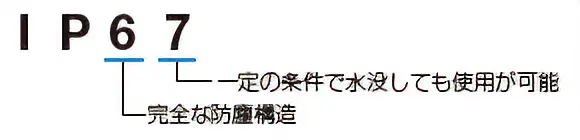

水洗いが可能なIP67仕様

• 装置に付けたまま水洗いが可能

  粉塵のかかる用途でもOK

•

  防水試験条件 ： 水面下1m、30分間

経年劣化を考慮した「水洗い防水試験」当社独自評価

• ※ 試験条件の詳細についてはこちらをご覧ください。

耐食性アップ

錆びにくい特殊塗装を施し、出力軸やねじにはステンレス材を使用しています。取付面も塗装しているためステンレス装置に組み付けても錆びにくくなっています。

クリーンな環境にマッチ

高効率モーターなので冷却ファンを搭載していません。そのため、外部の粉塵を巻き上げる心配がありません。

IP66/IP67仕様の接続ケーブル新登場

モーターとドライバを中継接続する場合のIP対応接続ケーブルを発売しました。
中継部のコネクタにIP66/IP67適合品を採用しています

製品の詳細はお近くの支店・営業所またはお客様ご相談センターにお問い合わせください。

IP対応接続ケーブルのカタログはこちら

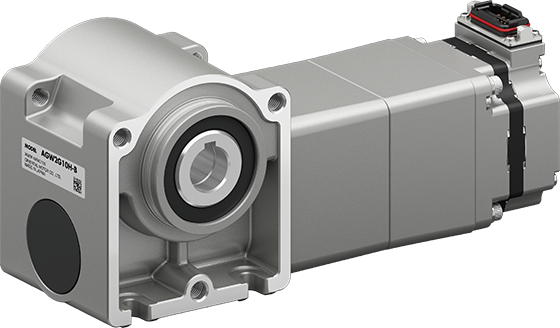

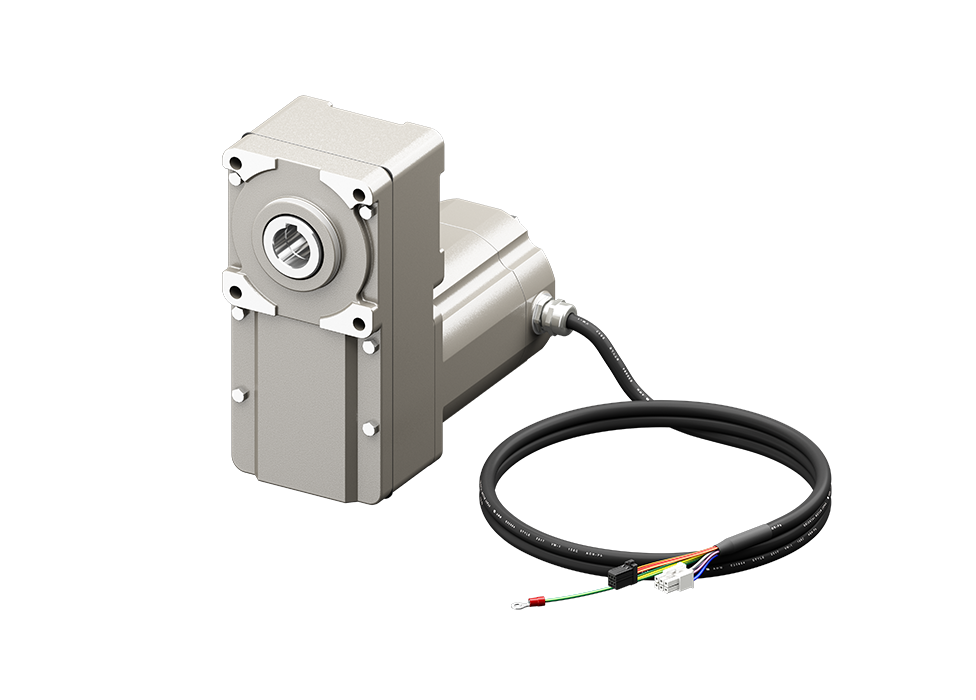

従来の平行軸ギヤヘッドGFVギヤに加え、高減速比や高強度、省スペースなどの特徴を持ったギヤヘッドをラインアップ。出力軸の許容荷重や最大許容トルクが大幅にアップしました。

ギヤヘッドの種類と特徴

ギヤヘッド種類	平行軸ギヤヘッド			直交軸ギヤヘッド	中空軸フラットギヤヘッド
	GFVギヤ	JVギヤ	JBギヤ	JHギヤ	FRギヤ
外観
特徴	鉄シャフト、ステンレスシャフト 出力軸先端にタップ穴加工 食品機械用H1グリースタイプもラインアップ	高減速比 ステンレスシャフト	高剛性 高減速比 脚取付一体型	省スペース、省コスト 高強度 ステンレスシャフト	省スペース、省コスト 高許容トルク
出力	30W、60W、120W 200W、300W、400W	200W、300W、400W	200W、300W、400W	60W、120W、200W 300W、400W	30W、60W、120W 200W、300W、400W
減速比	5 ～ 200	100 ～ 450	5 ～ 1200	5 ～ 200	5 ～ 200
定格寿命	10000時間	5000時間	5000時間	5000時間	10000時間
許容ラジアル荷重※	1400N	3123N	3672N	2405N	2040N
許容アキシアル荷重※	400N	480N	577N	550N	800N
許容トルク※	70N・m	198N・m	518N・m	82.8N・m	54N・m

• ※ 出力200W、3000r/min、減速比は最も大きい減速比の場合の値です。

ギヤヘッドの特徴についてはこちらをご覧ください。

• 許容トルクを大幅にアップ
  ウォームギヤヘッド（別売）

  適用モーター：ブラシレスモーター 平行軸ギヤヘッド 30W

  • 許容トルクは平行軸ギヤヘッドと比較して約3倍
  • セルフロックで自重による落下防止を必要とする負荷保持用途に
  • 直交軸／中空軸で省スペース化

  詳細についてはこちらをご覧ください。



• 許容荷重を大幅にアップ
  フランジ出力ヘッド（別売）

  適用モーター：ブラシレスモーター 平行軸ギヤヘッド 100W／120W

  • 薄型で高許容荷重を実現（許容ラジアル荷重／許容アキシアル荷重）
  • 無人搬送台車や回転テーブルなどの重量物の搬送用途に
  • 負荷軸や筐体への直接取付が可能で設計の手間削減

  詳細についてはこちらをご覧ください。
