LAアタッチメント
（リニアアクチュエータ）
すべりねじタイプ
- ステッピングモーターに組み付けて直線動作を実現
- すべりねじと耐摩耗性の高い樹脂ナットを採用
- 取付角30/42 mm、ストローク50～300 mm、最大推力/セルフロック力100 N
- 組み合わせモーター：取付角28/42 mm
組み合わせモーターにバッテリレスアブソリュートセンサ搭載 αSTEP AZシリーズ 取付角寸法28mmと42mmを追加
特徴 | LAアタッチメント（リニアアクチュエータ）すべりねじタイプ

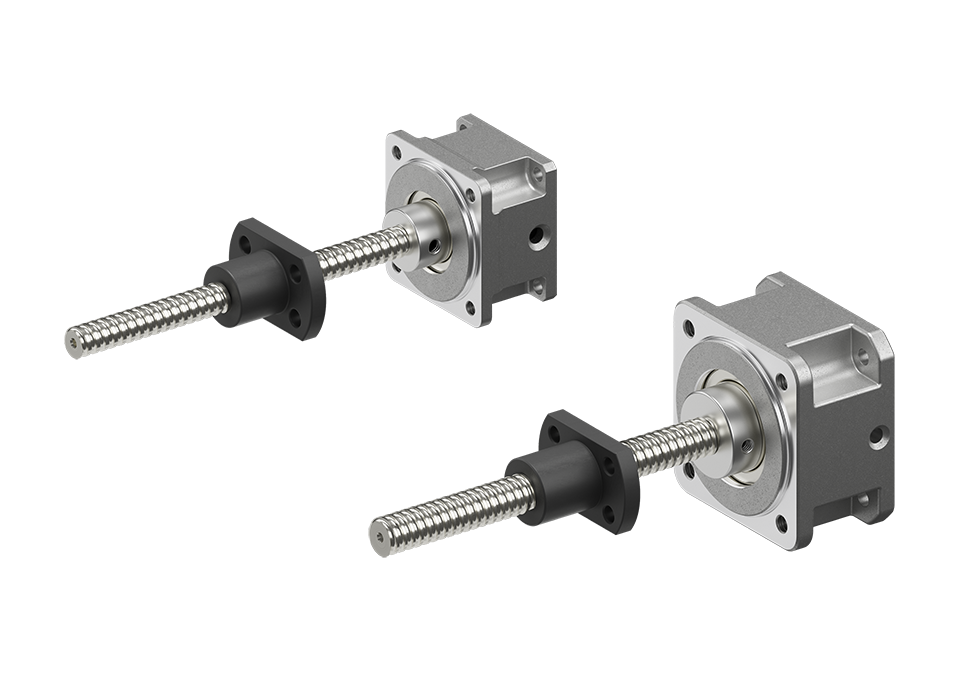

ステッピングモーターに簡単に組み付けられるリニアアクチュエータのアタッチメント製品
LAアタッチメント（リニアアクチュエータ）は、ステッピングモーターに簡単に組み付けられるアタッチメント製品です。
すべりねじと樹脂ナットで構成されており、カップリングレスで簡単に組み付けができ、自作機構に比べ部品や組み付け工数を削減できます。
LAアタッチメントの特徴を動画でご覧いただけます。
取付角寸法42mmで許容推力100N、許容速度180mm/s
- 小型ながら高推力・高速。装置のタクトタイム削減に貢献
| 取付角寸法 [mm] |
繰り返し位置決め精度 [mm] |
リード [mm] |
ストローク [mm] |
許容推力 [N] |
許容速度 [mm/s] |
セルフロック力 [N] |
|---|---|---|---|---|---|---|
| □30 | ±0.05 | 2 | 50 | 40 | 30 | 40 |
| 100 | ||||||
| 9 | 150 | 40 | 135 | 0 | ||
| 200 | ||||||
| □42 | 2 | 50 | 100 | 30 | 100 | |
| 100 | ||||||
| 12 | 200 | 100（0～80 mm/s） | 80 | 0 | ||
| 50（0～180 mm/s） | 180 | |||||
| 300 | 100（0～80 mm/s） | 80 | ||||
| 50（0～180 mm/s） | 180 |
取付角寸法 30 mmと42 mmの運転速度―許容推力
ご注意
運転速度ー推力の特性は、組合わせるモーターによって、変化します。負荷条件に合わせて許容推力を計算してください。
セルフロック力*最大100N（取付角寸法42mm リード2mm）。負荷保持可能
LAアタッチメント（リニアアクチュエータ）は、機構部にセルフロック力があるため、自重による落下防止・移動防止などの負荷保持用途に適しています。
※ 外部からナットを移動させようとしたとき、摩擦の関係からねじ軸が動かなくなる現象をセルフロックといいます。
- 発熱低減：無励磁状態での負荷保持が可能なため、励磁時間短縮による低発熱化を実現
- コストダウン：負荷保持用の電磁ブレーキ削減可能（リード2mmの場合）
カップリングレスで簡単組み付け。より装置の省スペース化と、短時間での装置設計が可能
LAアタッチメント（リニアアクチュエータ）を使うことで、部品数削減による省スペース化と、組み立てや取付精度などの調整時間が削減できます。より短い時間での装置立ち上げが可能になります。
動画で見る LAアタッチメント（リニアアクチュエータ）とモーターの取付方法
アキシアル荷重をダイレクト支持
アキシアル軸受け機構を採用し、アキシアル荷重をダイレクトに支持可能です。
信頼性の高いLAアタッチメント（リニアアクチュエータ）です。
耐摩耗性の高い樹脂ナットを採用
LAアタッチメント（リニアアクチュエータ）は、耐摩擦性の高い樹脂ナットを使用しているため、走行距離によって増加するバックラッシの変化量を抑えることができます。
リード12mmのバックラッシ変化量（参考値）
多種多様なモーター・ドライバで、より信頼性の高いモーションを実現
エンコーダ付・電磁ブレーキ付など付加機能やバッテリレスアブソリュートセンサを搭載したモーターと、低振動・低騒音駆動やFAネットワーク対応が可能なドライバを組み合わせて使えます。

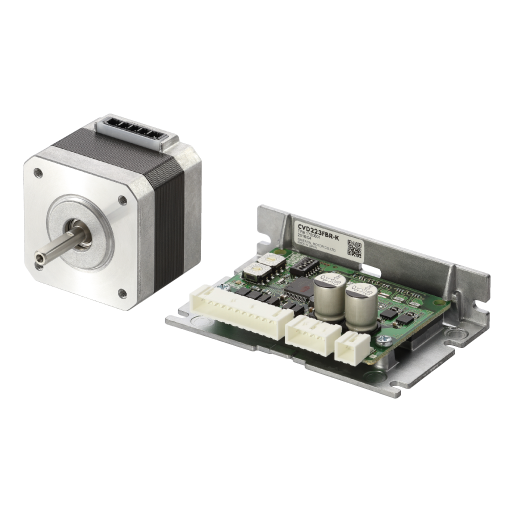

| 組み合わせモーター | 2相/5相ステッピングモーターPKPシリーズ/ CVDシリーズ ドライバ |
バッテリレスアブソリュートセンサ搭載 αSTEP AZシリーズ DC電源入力 |
|---|---|---|
| 外観 |
|
|
| 特徴 |
|
|
| 定価 | 20,000円～ （モーター、ドライバ） |
75,300円～ （モーター、ドライバ、ケーブル 0.5 m） |
専任スタッフによる選定サービスをご用意
組み合わせるモーターによって、許容推力、許容速度が変化します。負荷条件にあわせて許容推力を計算してください。
専任スタッフがお客様に代わってモーターを選定するサービスをご用意しています。
選定依頼書をダウンロードし、必要事項を記入の上、お問い合わせフォームからご依頼ください。
LAアタッチメント（リニアアクチュエータ）用途例
モーターとネジを連結するカップリング等の部品削減により、装置の省スペース化を実現します。
垂直の例の場合、負荷保持用の電磁ブレーキを使用することなく、セルフロックにより、電源オフ時の負荷保持が可能です。
最大180mm/sでの位置決め搬送が可能です。
ご注意
セルフロックが必要な用途はリード2mmの製品をご使用ください。
すべりねじを当て止めしないでください。衝撃で破損する原因になります。
シリンジポンプ
試験管搬送
基板搬送のセンタリング
コンベヤのワーク整列
部品供給の昇降軸
検査装置のシャッター開閉
ラインアップ
| LAアタッチメント（リニアアクチュエータ） | 組み合わせモーター | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 取付角寸法（mm） | 品名 | リード（mm） | ストローク（mm） | 許容推力（N） | 許容速度（mm/s） | 可搬質量（kg） | セルフロック力＊1（N） | ||
| 水平 | 垂直 | ||||||||
| 30 | LA302C05 | 2 | 50 | 40 | 30 | 4 | 4 | 40 | 2相・5相ステッピングモーターPKPシリーズ 取付角寸法28mm αSTEP AZシリーズ 取付角寸法28mm |
| LA302C10 | 100 | ||||||||
| LA309C15 | 9 | 150 | 135 | 2 | 0 | ||||
| LA309C20 | 200 | ||||||||
| 42 | LA422C05 | 2 | 50 | 100 | 30 | 10 | 10 | 100 | 2相・5相ステッピングモーターPKPシリーズ 取付角寸法42mm |
| LA422C10 | 100 | ||||||||
| LA4212C20 | 12 | 200 | 100 (0～80mm/s) |
80 | 5 | 0 | |||
| 50 (0～180mm/s) |
180 | ||||||||
| LA4212C30 | 300 | 100 (0～80mm/s) |
80 | ||||||
| 50 (0～180mm/s) |
180 | ||||||||
| LA422C05Z | 2 | 50 | 100 | 30 | 10 | 10 | 100 | αSTEP AZシリーズ 取付角寸法42m＊2 |
|
| LA422C10Z | 100 | ||||||||
| LA4212C20Z | 12 | 200 | 100 (0～80mm/s) |
80 | 5 | 0 | |||
| 50 (0～180mm/s) |
180 | ||||||||
| LA4212C30Z | 300 | 100 (0～80mm/s) |
80 | ||||||
| 50 (0～180mm/s) |
180 | ||||||||
- ＊1 振動によってセルフロックの効果が発揮できない場合があります。
- ＊2 AZM46のみです。
