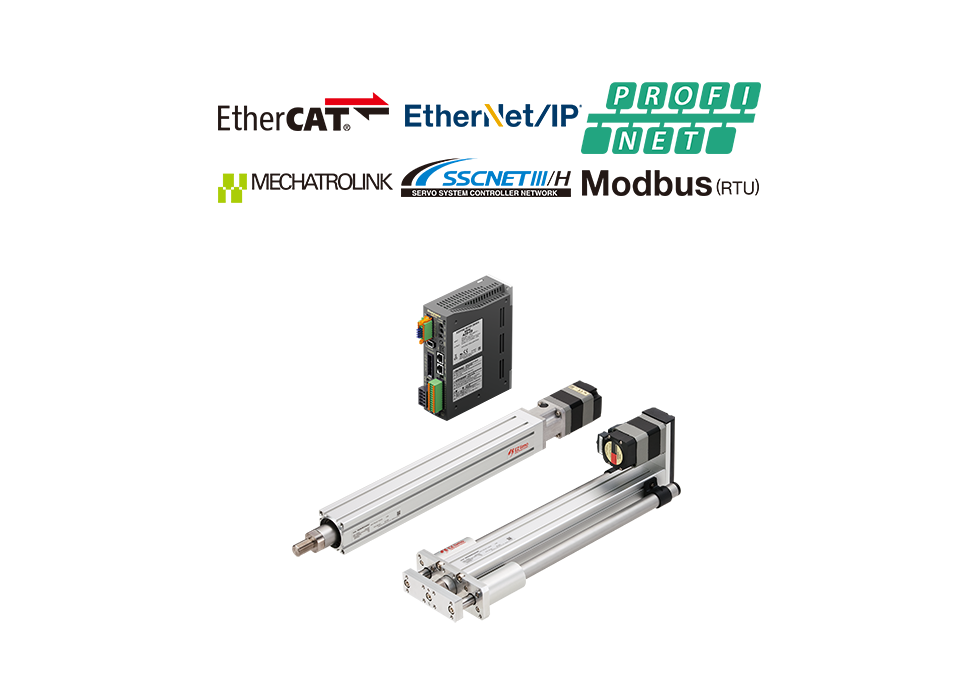

特徴 | 電動シリンダ EACシリーズ

軽負荷から高負荷まで高速駆動が可能

EACM6タイプの場合

低速でも速度ムラが少ない安定した動き

クローズドループステッピングモーターのマイクロステップ駆動により、減速機構などの機械的要素なしに分解能を上げることができます。このため低速（1.25mm/s）でも速度ムラが少なく、一定の速度を保ち続けます。

小型・高推力シリンダ

ロッド部にアルミニウムを採用した、小型・軽量ながら高推力な電動シリンダです。
振動抑制構造にしたことにより、加速特性が向上し高速位置決め運転が可能です。

ラインアップ

EACシリーズはストレートタイプの他に折り返しタイプをご用意しています。さらに、それぞれのタイプはシリンダ形状にシャフトガイド無し、シャフトガイド付とシャフトガイドカバー付の3種類をご用意しています。

省スペース化に貢献（折返しタイプ）

折返しタイプ

ベルト機構により、モーター取付方向を折り返したタイプです。

モーター折返しタイプを全機種にラインアップ。全長を短くし、省スペース化に貢献します。

ベルト交換が簡単（折返しタイプ）

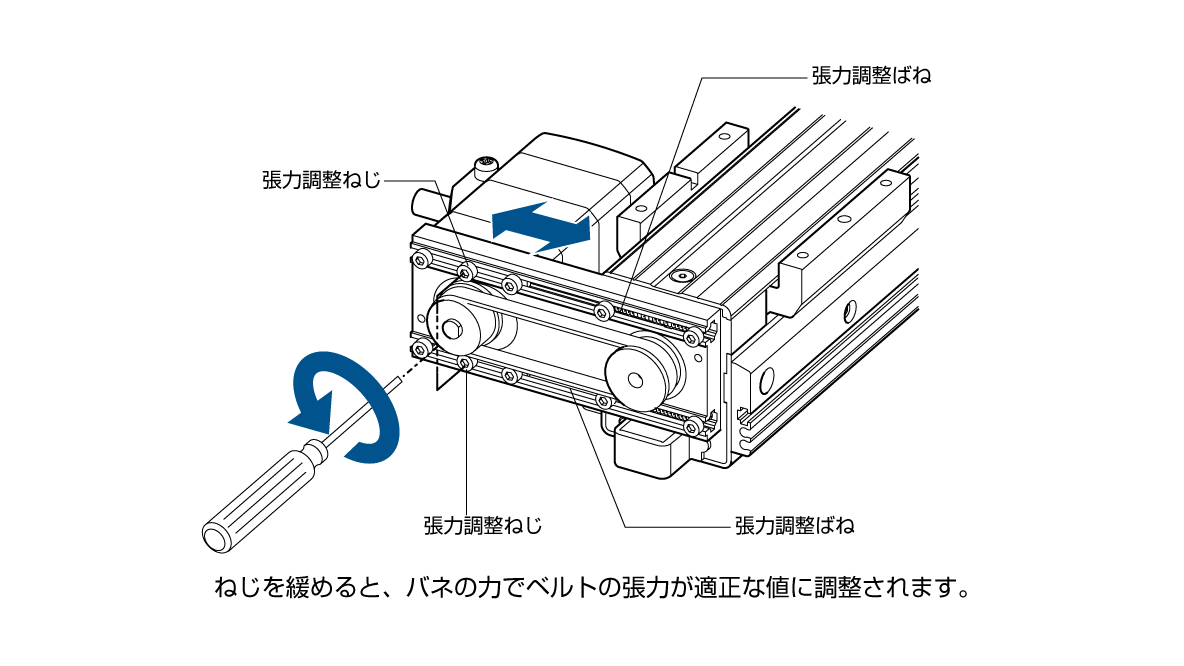

当社独自のベルトテンション調整機構（特許取得済み）により、簡単にベルト交換がおこなえます。

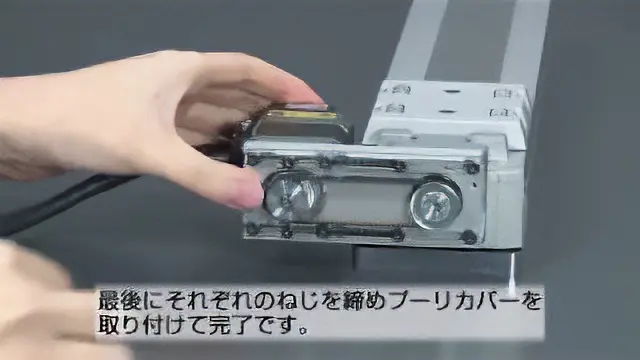

かんたん ベルト交換方法とテンション調節機能

負荷を直接取り付け（シャフトガイド付／シャフトガイドカバー付）

シャフトガイド付／シャフトガイドカバー付

製品本体に直接負荷を取り付けて搬送することができるシャフトガイドとカバーを装着したタイプです。
ストレートタイプと折返しタイプをご用意しています。

バッテリレスのアブソリュートセンサを搭載

小型のバッテリレスの機械式アブソリュートセンサ（ABZOセンサ）を搭載しています。生産性の向上やコスト削減に貢献します。

• 機械式センサ
  非通電時も位置情報を保持
• 多回転アブソリュートセンサ
  基準となる原点から、モーター軸で±900回転（1800回転分）の絶対位置が検出可能

シーケンス機能によりメインプログラムを簡略化

AZシリーズは、連結運転や運転間のタイマ設定、条件分岐、ループ運転などの豊富なシーケンス機能を搭載しています。（一部機種を除く）
サポートソフトMEXE02を使って設定することができ、上位システムのシーケンスプログラムを簡略化できます。

• 位置決め運転データ設定値（最大256点）
• 汎用入出力点数（入力10点、出力6点）
• 通信用入出力点数（入力16点、出力16点）

• AZシリーズの便利な機能・使い方
• 簡易シーケンスや各機能の活用事例

モーター稼働状況のデータ収集と、予防・予知保全に役立つ機能

モーターの運転状態などを確認するための豊富なモニタ機能が搭載されています。
それぞれのシーンにあわせて使い分けることで、装置の立ち上げ・調整時間の短縮や、メンテナンス・保全に役立てることができます。

モーターの稼働状況を可視化し、データ収集に役立つモニタ機能

AZシリーズに搭載されているABZOセンサにより、モーターの稼動状況を数値でモニタリングできます。

【サポートソフト MEXE02でのモニタリングの様子】

また、位置決め機能内蔵タイプでは、FAネットワークを介して、上位マスタでのデータ収集を実現できます。

ネットワークコンバータの種類と対応しているFAネットワークについて

予防保全・予知保全に役立つ、インフォメーション機能

各インフォメーションのモニタ項目に任意の数値を設定すると、その数値に達したときに外部へ信号を出力させることができます。
この情報を上位にとりこむことで、トラブルの早期発見や、製品のメンテナンス時期の調節に役立てることができます。

インフォメーション機能の例

• TRIPインフォメーション

  出力させたい回転数を事前に設定し、その回転数に達すると出力します。（モーターは運転継続）



• 温度インフォメーション

  出力させたい温度を事前に設定し、その温度に達すると出力します。（モーターは運転継続）



配線、制御、保守部品を統一

αSTEP AZシリーズを搭載した、さまざまな機構製品をご用意しています。
同じモーター・ドライバを搭載しているため、配線、制御、保守部品を統一できます。

配線の統一

モーターケーブル、入出力信号、電源などの配線が同じです。

制御性の統一

制御方法が同じため、同じ使い方で動かすことができます。ネットワーク制御の場合、リモートI/Oや命令コードが同じです。プログラムの作成の手間が省けます。

保守部品の統一

モーター、ドライバ、ケーブルが共通なため、最低限の保守部品数に抑えることができます。管理コスト（部品代、管理スペース）の削減が期待できます。

AZシリーズを搭載したラインアップ

電動アクチュエータ（AZシリーズ搭載）

• 搭載モーターの電源入力はシリーズで異なります。詳細ラインアップは各シリーズのページでご確認ください。
