特徴 | 5相ステッピングモーター用ドライバ CVDシリーズ SCタイプ

以下のような用途におすすめです

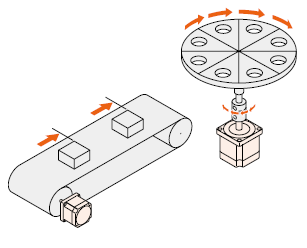

• 定寸送り運転

  正転入力のON、OFFで運転が可能

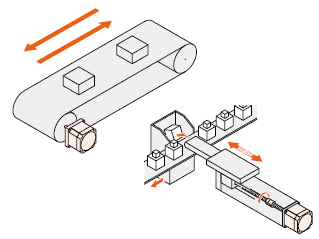

• 往復運転

  正転・逆転入力のON、OFFで運転が可能



• 2速切り替え運転

  2速切り替え運転が可能



• なめらかな低速運転

  速度範囲は0.02r/min～600r/min

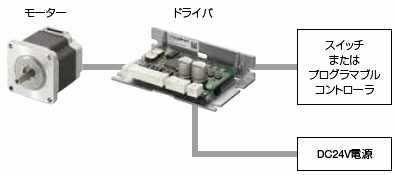

パルス発振器不要。I/Oで制御するシンプルなシステム構成

モーター、ドライバとプログラマブルコントローラだけのシンプルな構成です。ドライバのスイッチで、運転速度、加減速時間、運転電流の設定をおこない、FWD（RVS）入力をON、OFFするだけ。スピードコントロールモーター感覚で簡単速度制御が可能です。

2種類の速度を設定可能

ドライバは、2種類の速度を設定し、外部から切り替えることができます。
速度設定範囲：0.02r/min～600r/min

• 往復運転



• 2速切り替え運転



速度設定方法はこちら

運転入力OFF時のオーバーラン量が一定のため、停止位置の再現性が向上

モーターを停止する場合、ワーク重量が変化しても、同じ運転条件であれば、減速移動量は慣性負荷や摩擦負荷によって変化することはありません。これにより停止位置再現性が向上します。

停止時もトルクを保持

停止時もモーターに電流を供給しているため、トルクを発生します。そのため負荷を保持することができます（保持力は励磁最大静止トルクの50％）。

適用モーター一覧

• ※ ■には、形状を表すA（片軸）またはB（両軸）が入ります。

ラインアップ
