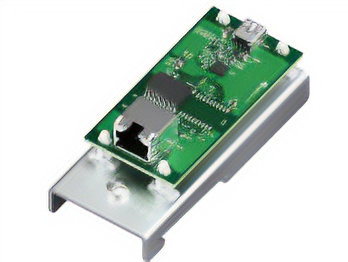

配線サポート機器　コネクションサポートモジュール

信号論理の反転回路を２信号分搭載した基板をご用意しました。
さまざまな用途にご利用できます。DINレール取り付けです。
注）出力には、V_CE（sat）（ON電圧）が0.3～1V残ります。
出力回路のV_CE（sat）が0.5Ｖ以上ある製品（AZシリーズ、RKIIシリーズなど）にはご使用いただけませんのでご注意ください。

	品名	定価
	VCS03-2	2,700円

仕様

電源電圧

DC5～24V±10%

入力信号

オープンコレクタ出力を接続してください。
内部プルアップ抵抗5.6kΩ（L レベル 0～0.5V）

出力信号

オープンコレクタ出力
DC30V以下、120mA以下
V_CE（sat）（ON電圧）が0.3～1V 残ります。

結線例

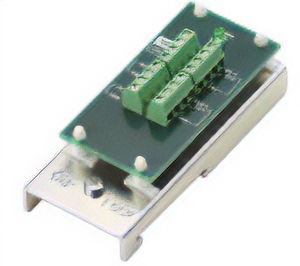

信号論理の反転回路を２信号分搭載した基板をご用意しました。
24V信号を直接入力できます。
電源入力の有無をLEDで確認できます。
DINレール取り付けです。

	品名	定価
	VCS03-3	4,000円

仕様

電源電圧

DC5～24V±10%

入力信号

フォトカプラ入力
入力信号電圧18.1～26.4V（端子間）
最大応答周波数100kHz（デューティ50%）

出力信号

オープンコレクタ出力
DC30V以下、120mA以下
VCE（sat）（ON電圧）0.5V以下

結線例

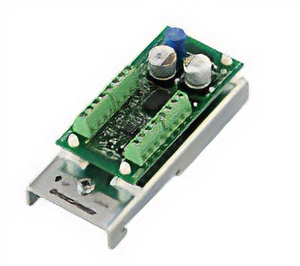

1台の発振器（コントローラ）で2台のドライバを同期運転できるように、パルス信号を2つに分配するモジュールです。

	品名	定価
	VCS04	7,700円

仕様

入力形式

フォトカプラ入力

出力形式

オープンコレクタ出力

特徴

• 1つのパルス信号を2つに分けて出力できます。
• DINレール取付でドライバや発振器の近くに簡単に設置できます。

オープンコレクタで出力されたパルス信号を、ラインドライバで再出力するモジュールです。
DINレール取り付けです。

	品名	定価
	VCS06	4,900円

仕様

入力形式

フォトカプラ入力

出力形式

ラインドライバ出力

特徴

• DC24Vでプルアップされたパルス、5Vでプルアップされたパルスのそれぞれに対応できます。

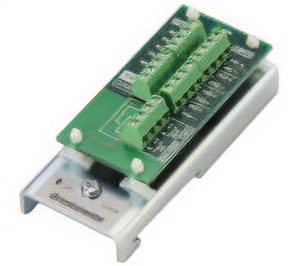

ラインドライバで出力された信号をラインレシーバで受信し、オープンコレクタで再出力する信号出力変換器です。
DINレール取り付けです。

	品名	定価
	VCS07	5,500円

仕様

電源入力

DC12～24V ±10%　30mA

信号入力

IN1～4　　： ラインレシーバ26C32相当

信号出力

OUT1～4 ： オープンコレクタ　DC30V、20mA max.

最大応答周波数

500kHz
