ケーブル BLHシリーズ コネクタタイプ用
| イラスト 内番号 |
ケーブル名称 |
|---|---|
| [2] | 電源ケーブル／ 入出力信号用ケーブルセット |
| [3] | RS-485通信用ケーブル |
接続ケーブル

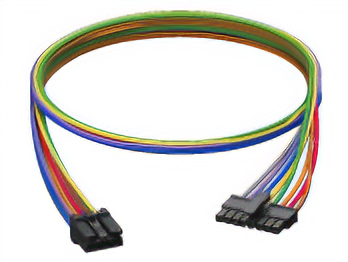

[1]接続ケーブル
| 適用製品 | 品名 | 長さ（m） | 定価 | |
|---|---|---|---|---|
 |
BLH2D15H BLH2D30(D)H BLH2D50(D)H |
LCM005LAAF | 0.5 | 1,300円 |
 |
BLH2D15H BLH2D30(D)H BLH2D50(D)H |
CCM010LAAF | 1 | 3,300円 |
| CCM015LAAF | 1.5 | 3,500円 | ||
| CCM020LAAF | 2 | 3,800円 | ||
| CCM030LAAF | 3 | 4,400円 | ||
| CCM050LAAF | 5 | 5,500円 |
[1]可動接続ケーブル
| 適用製品 | 品名 | 長さ（m） | 定価 | |
|---|---|---|---|---|
|
|
BLH2D15H BLH2D30(D)H BLH2D50(D)H |
CCM010LAAR | 1 | 4,200円 |
| CCM015LAAR | 1.5 | 4,600円 | ||
| CCM020LAAR | 2 | 5,000円 | ||
| CCM030LAAR | 3 | 5,700円 | ||
| CCM050LAAR | 5 | 7,100円 |
その他ケーブル
ドライバとコントローラなどを接続する場合にお使いいただけるケーブルです。

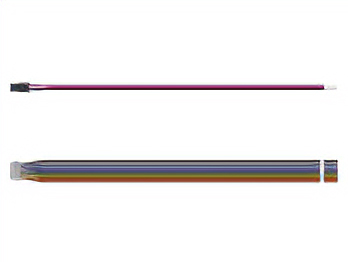

[2]電源ケーブル／入出力信号用ケーブルセット（15W、30W、50W用）
電源ケーブルと入出力信号ケーブルがセットになっています。
電源ケーブルは、ドライバとDC電源を接続するケーブルです。
入出力信号ケーブルは、ドライバと上位制御機器を接続するケーブルです。

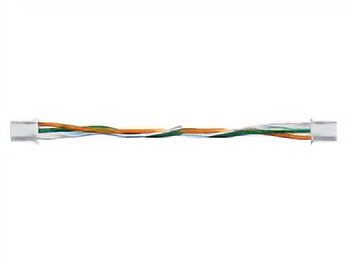

[3]RS-485通信用ケーブル
①上位システム接続用
ドライバと上位制御機器とをつなぐケーブルです。
| 品名 | 長さ（m） | 定価 | |
|---|---|---|---|
 |
CC030-RS | 3 | 2,200円 |
②ドライバ間接続用
ドライバ間をつなぐケーブルです。
| 品名 | 長さ（m） | 定価 | |
|---|---|---|---|
 |
LH0015-RWN | 0.15 | 1,000円 |
ケーブル 可動ケーブル配線時のご注意
ケーブルをコネクタ部で屈曲させないでください。コネクタや端子にストレスが加わり、接触不良や断線の原因になります。
ケーブルの固定方法
コネクタ部が動かないように2箇所で固定してください。
ケーブルの配線長さと屈曲半径
ケーブルが動いても引っ張られることがないよう、適正な長さで配線してください。
また、屈曲半径(R)はケーブル径の6倍以上としてください。
ケーブルの干渉
ケーブルホルダ内に配線する場合は、ケーブル同士が干渉しないようにしてください。ケーブルにストレスが加わり、早期断線の原因になります。ケーブルホルダの注意事項をよく確認してからご使用ください。
ケーブルのねじれ
ケーブルにねじれがないように配線してください。ねじれた状態で屈曲すると、早期断線の原因になります。配線後、ケーブル表面の印字等を目安に、ケーブルにねじれのないことを確認してください。
