ケーブル　BLSシリーズ用

モーターとドライバ間の接続にお使いいただけるケーブルです。引き出し方向を、出力軸側引出し／反出力軸側引出し／垂直引出しからお選びください。

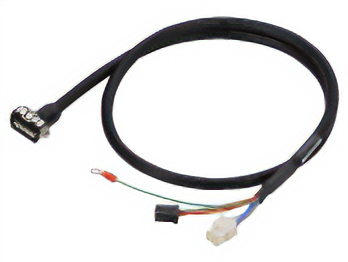

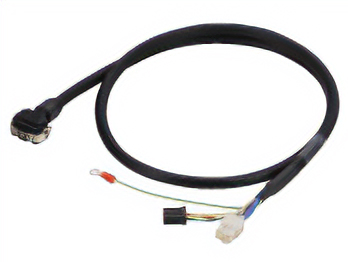

接続ケーブル

モーターコネクタに直接接続できるケーブルです。
中継なしで最大20 mまで接続可能です。

	出力軸側引出し 品名	反出力軸側引出し 品名	垂直引出し 品名	長さ（m）
	CC005KHBLF	CC005KHBLB	CC005KHBLV	0.5
	CC010KHBLF	CC010KHBLB	CC010KHBLV	1
	CC015KHBLF	CC015KHBLB	CC015KHBLV	1.5
	CC020KHBLF	CC020KHBLB	CC020KHBLV	2
	CC025KHBLF	CC025KHBLB	CC025KHBLV	2.5
	CC030KHBLF	CC030KHBLB	CC030KHBLV	3
	CC040KHBLF	CC040KHBLB	CC040KHBLV	4
	CC050KHBLF	CC050KHBLB	CC050KHBLV	5
	CC070KHBLF	CC070KHBLB	CC070KHBLV	7
	CC100KHBLF	CC100KHBLB	CC100KHBLV	10
	CC150KHBLF	CC150KHBLB	CC150KHBLV	15
	CC200KHBLF	CC200KHBLB	CC200KHBLV	20

• ※ 出力軸側引出しタイプは、取付板に干渉しないことを確認してからお使いください。

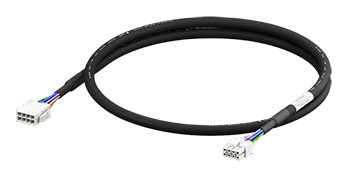

接続ケーブル(中継用)

接続ケーブルとドライバ間の中継用接続ケーブルです。
ケーブル全長は20.5 m以内（合計3本まで）としてください。（※モーターコネクタに直接接続することはできません）

	長さ（m）	接続ケーブル
		品名
	1	CC01BL2
	2	CC02BL2
	3	CC03BL2
	5	CC05BL2
	7	CC07BL2
	10	CC10BL2

最大延長距離は10.5 mです。

• ※ ケーブルが屈曲される場合には、可動ケーブルセットをご使用ください。可動ケーブル使用上のご注意はこちら

	長さ（m）	接続ケーブル	可動接続ケーブル
		品名	品名
	1	CC010B2F	CC010B2R
	2	CC020B2F	CC020B2R
	3	CC030B2F	CC030B2R
	5	CC050B2F	CC050B2R
	7	CC070B2F	CC070B2R
	10	CC100B2F	CC100B2R
