その他の周辺機器 回生抵抗／回生オプション

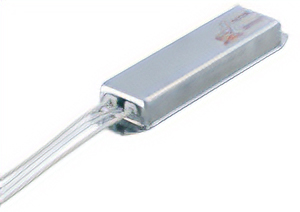

回生抵抗
上下駆動（巻き下げ運転）や大慣性での急激な起動・停止時には、モーターが外力によって回され発電機として作用します。
そのとき発生する回生電力がドライバの回生電力吸収能力を超えると破損する場合があります。
このような場合には回生抵抗・回生ユニットをドライバに接続し、回生電力を熱エネルギーとして放出します。
| 品名 | 適用製品 | ||
|---|---|---|---|
|
EPRC-400P | ブラシレスモーター | BXIIシリーズ(BXS230、BXS460、BXS5120) |
| BLEシリーズ | |||
| RGB100 | ブラシレスモーター | BXIIシリーズ(BXS6200、BXS6400) BLE2シリーズ 400W 丸シャフトタイプ BLE2シリーズ電磁ブレーキ付 |
|
| ステッピングモーター | ARシリーズ AC電源入力タイプ | ||
| AZシリーズ AC電源入力タイプ | |||
| サーボモーター | NXシリーズ(NX45、NX65、NX410、NX610、NX620、NX810、NX820、NX920) | ||
| 電動スライダ | EASシリーズ ARシリーズ搭載/AZシリーズ搭載 AC電源入力タイプ | ||
| EZSシリーズ ARシリーズ搭載/AZシリーズ搭載 AC電源入力タイプ | |||
| EZSシリーズ クリーンルーム対応 ARシリーズ搭載/AZシリーズ搭載 AC電源入力タイプ | |||
| 電動シリンダ | EACシリーズ ARシリーズ搭載/AZシリーズ搭載 AC電源入力タイプ | ||
| RGB200 | サーボモーター | NXシリーズ(NX640、NX940、NX975、NX1040、NX1075) | |
| AZXシリーズ | |||
|
RGC40 | ステッピングモーター | AZシリーズ 多軸ドライバ |
- 適用製品の（）内の太字は、品名の識別可能な文字を記載しています。品名の記載が無いものは、当該のシリーズ、タイプに属するすべての品名が適用製品となります。
回生オプション
DC電源入力製品専用の回生オプションです。回生オプションを組み合わせて使用することで、モーターの回生によるドライバ内部の電圧上昇や電源電圧の上昇を抑制します。
| 品名 | 入力電圧 | 適用製品 | ||
|---|---|---|---|---|
|
RG4-K | DC24V | AZシリーズ miniドライバ | AZD-KR□□ |
| CVDシリーズ パルス列入力タイプ | CVD2■■■■-K、CVD5■■■■-K | |||
| CVDシリーズ SCタイプ | CVD5■■■■-KSC | |||
| RG4-N | DC48V | AZシリーズ miniドライバ | AZD-KR□□ | |
- 品名の□には、ネットワークの種類を表わす文字が入ります。
- 品名の■には定格電流やコネクタ形状を表わす数字・文字が入ります。
