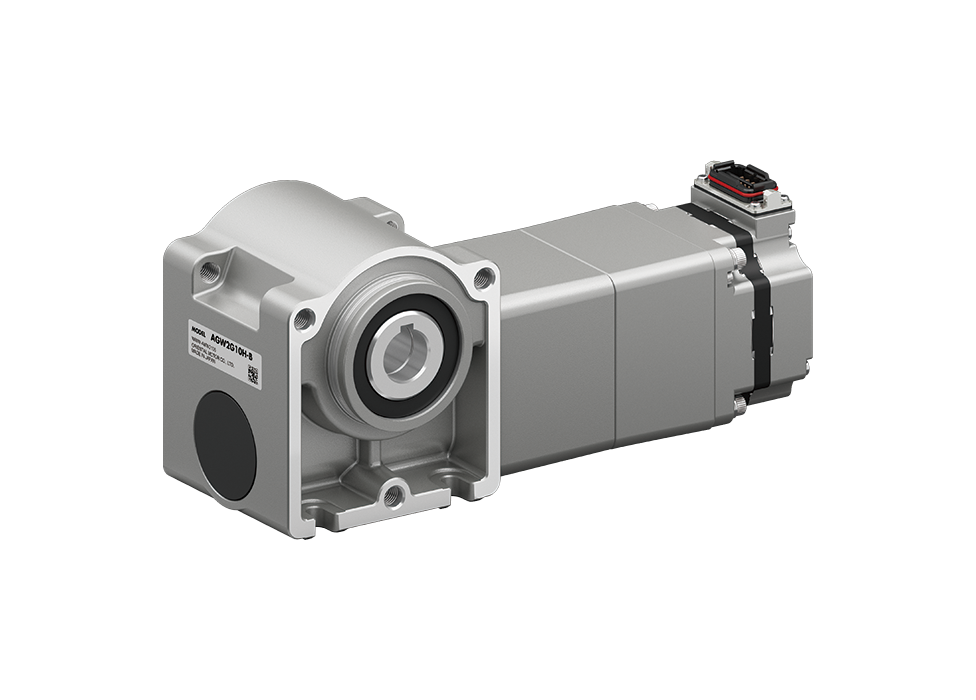

ウォームギヤヘッド
- 適用モーター ： ブラシレスモーター 平行軸ギヤヘッド 30W
- 許容トルクは平行軸ギヤヘッドと比較して約3倍
- セルフロックで自重による落下防止を必要とする負荷保持用途に
- 直交軸／中空軸で省スペース化
特徴 | ウォームギヤヘッド
許容トルクを大幅にアップ
小型・低床ながら平行軸ギヤヘッドに比べて約3倍の許容トルクアップが可能です。
次のような用途におすすめです。
- 高減速、低速駆動で高トルクを必要とする場合
- 機構を小型化（低床化）したい場合
例：BLE2シリーズ 30Wモーター＋平行軸ギヤヘッド（GFVギヤ）にウォームギヤヘッドを組み合わせた場合
セルフロックによる負荷保持
セルフロックとは
セルフロックとは、ウォームギヤ機構において、入力軸（ウォーム）が停止している状態で、出力軸（ウォームホイール）側から力を加えても入力軸が回転しない性質を指します。この特性により、外部からの力によって逆方向に動きにくくなるため、位置保持や安全性の確保に役立ちます。
ただし、セルフロック性は歯車の設計条件（特に進み角）によって異なり、すべてのウォームギヤが完全にセルフロックするわけではありません。そのため、昇降装置や荷重保持を目的とする場合は、荷重の落下を防ぐために、必ずブレーキやストッパーなどの補助的な安全装置を併用してください。
| 品名 | AGW2G10H-B | AGW2G20H-B |
|---|---|---|
| セルフロック力※1 [N・m] (参考値) |
-※2 | 20 |
- ※1 衝撃や振動によってセルフロックの効果が低下する場合があります。
- ※2 減速比10は、逆方向に動きにくい構造ですが、ロック機能は備えていません。
負荷保持を活用した用途事例
-
傾斜コンベヤ（昇降駆動） -
反転装置（反転駆動）
電磁ブレーキとの違い
当社の電磁ブレーキは、電源オフ時の負荷保持用に設計しています。（無励磁作動型電磁ブレーキ）
セルフロックは電磁ブレーキとは異なり、停止時の保持力だけでなく回転中にも逆作動を嫌う機構に適しています。
電磁ブレーキの制御・配線が不要で、シンプルな装置構成につながります。
直交軸／中空軸で省スペース化
- モーター軸に対して出力軸を直角に配置
- 中空軸で駆動軸と直結できるため、カップリングやベルトプーリーなどの部品を削減可能
- フランジ取付／脚取付ができるため、取付設計の自由度もアップ
ラインアップ
| 品名 | 減速比 | 定価 | |
|---|---|---|---|
|
AGW2G10H-B | 10 | 41,800円 |
| AGW2G20H-B | 20 |
適用製品
- ※ モーター、ギヤヘッド、ウォームギヤヘッドは別売りです。
| モーター | 平行軸ギヤヘッド | ウォームギヤヘッド | 組み合わせ時の出力軸の減速比 | ||||
|---|---|---|---|---|---|---|---|
| 機種 | シリーズ | 出力 | 品名 | 減速比 | 品名 | 減速比 | |
| ブラシレスモーター | BMUシリーズ BLE2シリーズ |
30W | GFV2G□ GFV2G□S |
5、10、15、 20、30 |
AGW2G10H-B | 10 | 50、100、150、 200、300 |
| 5、10、 15、20 |
AGW2G20H-B | 20 | 100、200、 300、400 |
||||
| BXⅡシリーズ BLHシリーズ |
30W | GFS2G□ | 5、10、15、 20、30 |
AGW2G10H-B | 10 | 50、100、150、 200、300 |
|
| 5、10、 15、20 |
AGW2G20H-B | 20 | 100、200、 300、400 |
||||
- 品名中の□には減速比を表す数字が入ります。
適用モーターの紹介
ブラシレスモーター BLE2シリーズ詳細へ
ブラシレスモーター
BLE2シリーズ
- 4つのデータ設定方法が選択可能な多機能モデル
- トルク制限、16速運転
- 電磁ブレーキ付は上下駆動時の負荷保持可能
- 30～400W、80～4000r/min
ブラシレスモーター BXⅡシリーズ詳細へ
ブラシレスモーター
BXⅡシリーズ
- 位置制御も可能な多機能モデル
- 速度変動率±0.05％
- 電磁ブレーキ付は上下駆動時の負荷保持可能
- 30～400W、(2)30～4000r/min
