インダクションモーター Kシリーズ
4IK25A-ST2
モーター
この製品は現在販売のご案内を終了しています
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| モーター | 4IK25A-ST2 | 8,450円（7,180円） | 生産終了品（2024年3月31日 生産終了） |
付属品
- モーター、取扱説明書
仕様

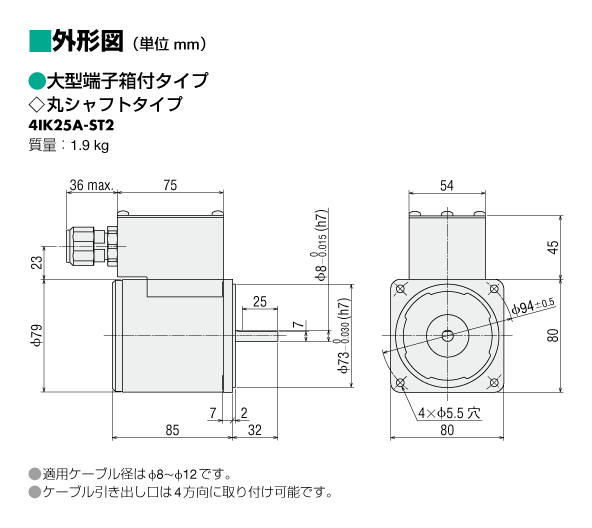

外形図
データダウンロード
その他仕様
一般仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。 |
| 温度上昇 | 常温常湿において定格運転後、温度計法で外被温度上昇を測定した値が60 ℃以下（ファン付モーターは45 ℃以下）です。 |
| 耐熱クラス | 120（E） |
| 使用周囲温度 | −10 ～ +50 ℃（凍結のないこと） |
| 使用周囲湿度 | 85 %以下（結露のないこと） |
丸シャフトタイプの許容ラジアル荷重・許容アキシアル荷重
許容ラジアル荷重
| モーター | 許容ラジアル荷重 N | ||
|---|---|---|---|
| 取付角寸法□（mm） | 出力シャフト径φ（mm） | シャフト先端から 10mm |
シャフト先端から 20mm |
| 42 | 5 | 40 | - |
| 60 | 6 | 50 | 110 |
| 70 | 6 | 40 | 60 |
| 80 | 8 | 90 | 140 |
| 90 | 10 | 140 | 200 |
| 12 | 240 | 270 | |
許容アキシアル荷重
アキシアル荷重はできるだけかけないようにしてください。やむを得ずかける場合でも、モーター質量の半分以下としてください。
