インダクションモーターワールドKシリーズ信号用サーマルプロテクタ付

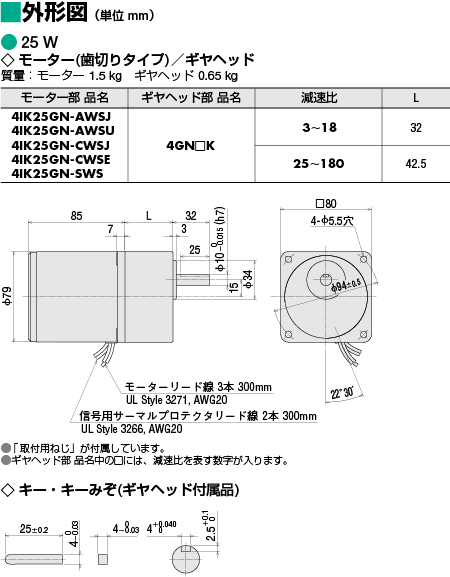

4IK25GN-AWSJ+4GN100K

製品種別	品名	定価（WEBショップ価格）	出荷日
モーター	4IK25GN-AWSJ	7,200円（6,120円）	10日（数量：1～20）
ギヤヘッド	4GN100K	7,100円（6,030円）	5日（数量：1～5）

• 出荷日は、15時までにご注文された場合です。詳細はこちら

仕様

項目	仕様
絶縁抵抗	常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧	常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。
温度上昇	ギヤヘッドをモーターに装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が80 ℃以下です。
耐熱クラス	130（B）
信号用サーマルプロテクタ	内蔵（自動復帰型）　開放…130±5 ℃、復帰…85±20 ℃ 接点仕様定格使用電圧　AC230 V 定格通電電流　5 A 初期接触抵抗　50 mΩ以下（DC24 V　5 mA）絶縁耐圧モーター巻線とサーマルプロテクタリード線心線間に50 Hzまたは60 Hz AC3.0 kVを1分間印加しても異常を認めません。
使用周囲温度	−10 ～ +50 ℃（単相110/115 V、単相220/230 V、三相220/230 V時　−10 ～ +40 ℃）
使用周囲湿度	85 %以下（結露のないこと）
保護等級	リード線タイプ：IP20 端子箱付タイプ：IP54

品名	減速比	最大許容トルク N・m	許容ラジアル荷重 N		許容アキシアル荷重 N
品名	減速比	最大許容トルク N・m	シャフト先端から 10mm	シャフト先端から 20mm	許容アキシアル荷重 N
0GN□K	3～180	1.0	20	-	15
2GN□K	3～18	3.0	50	80	30
2GN□K	25～180	3.0	120	180	30
3GN□K	3～18	5.0	80	120	40
3GN□K	25～180	5.0	150	250	40
4GN□K	3～18	8.0	100	150	50
4GN□K	25～180	8.0	200	300	50
5GN□K	3～18	10	250	350	100
5GN□K	25～180	10	300	450	100
5GE□S 5GU□KB 5GU□K	3～9	20	400	500	150
	12.5～18		450	600
	25～180		500	700
5GU□KBH	50～180	30	400	600	150
