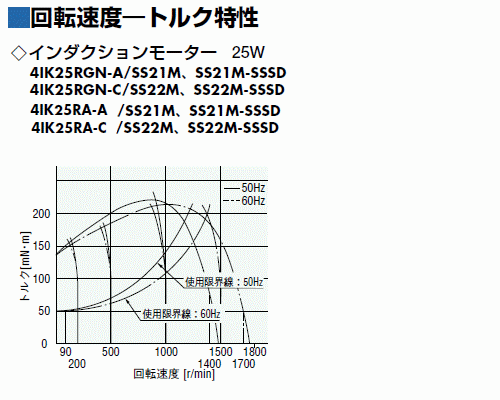

回転速度-トルク特性

回転速度-トルク特性

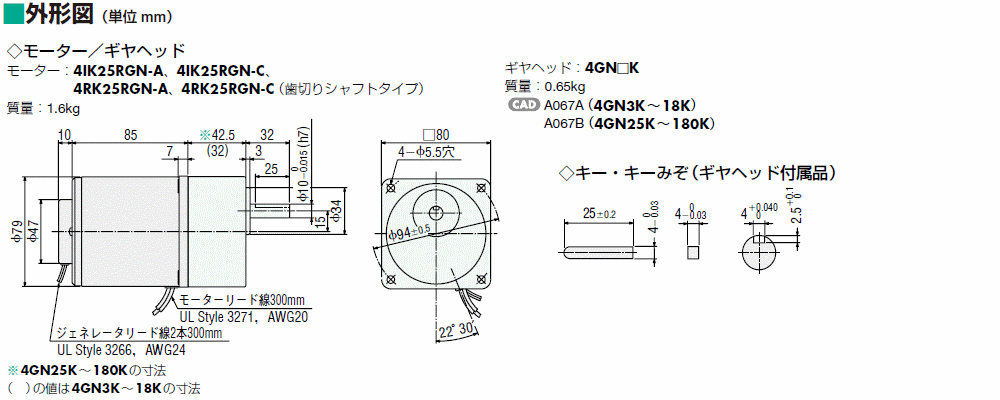

外形図

モーター/ギヤヘッド

モーター/ギヤヘッド

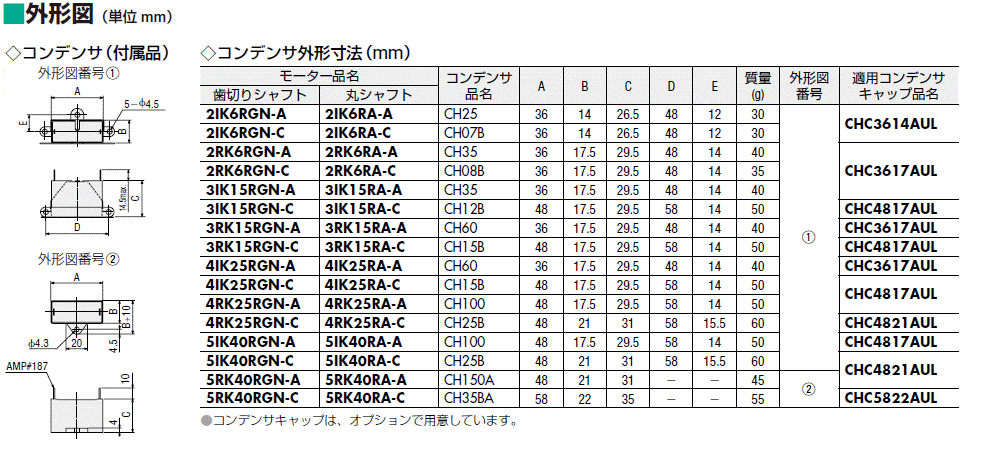

コンデンサ

コンデンサ

回路

回路

外部速度設定器

外部速度設定器

データダウンロード

その他仕様

モーター部の一般仕様

項目	仕様
絶縁抵抗	常温常湿において定格運転後、コイルとケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧	常温常湿において定格運転後、コイルとケース間に50Hz、1.5kVを1分間印加しても異常を認めません。
温度上昇	常温常湿において定格運転後、温度計法で外被温度上昇を測定した値が55℃以下です。
耐熱クラス	120(E)
使用周囲温度	-10～+50℃（凍結のないこと）
使用周囲湿度	85%以下（結露のないこと）

ご注意

• モーターとスピードコントロールパックを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。

回路仕様

品名 仕様	SS21L SS21M	SS21L-SSSD SS21M-SSSD	SS22L SS22M	SS22L-SSSD SS22M-SSSD
電源電圧	単相 100V±10%		単相 200V±10%
電源周波数	50/60Hz		50/60Hz
適用モーター出力	6W、15W（L タイプ） 25W、40W（M タイプ）
可変速度範囲	50Hz：90～1400r/min 60Hz：90～1700r/min
制動電流継続時間	約 0.5 秒間モーターに制動電流を流します。
スロースタート／ スローダウン制御	なし	あり	なし	あり
使用周囲温度	0～+40℃（凍結のないこと）
使用周囲湿度	85% 以下（結露のないこと）

• ※ 並列運転はできません。 出力 40W 以下のモーターで並列運転をする場合は、SS31（-SSSD）タイプをお使いください。

ギヤヘッドの許容ラジアル荷重・許容アキシアル荷重

品名	減速比	最大許容トルク N・m	許容ラジアル荷重 N		許容アキシアル荷重 N
			シャフト先端から 10mm	シャフト先端から 20mm
0GN□K	3～180	1.0	20	-	15
2GN□K	3～18	3.0	50	80	30
	25～180		120	180
3GN□K	3～18	5.0	80	120	40
	25～180		150	250
4GN□K	3～18	8.0	100	150	50
	25～180		200	300
5GN□K	3～18	10	250	350	100
	25～180		300	450
5GE□S 5GU□KB 5GU□K	3～9	20	400	500	150
	12.5～18		450	600
	25～180		500	700
5GU□KBH	50～180	30	400	600	150
