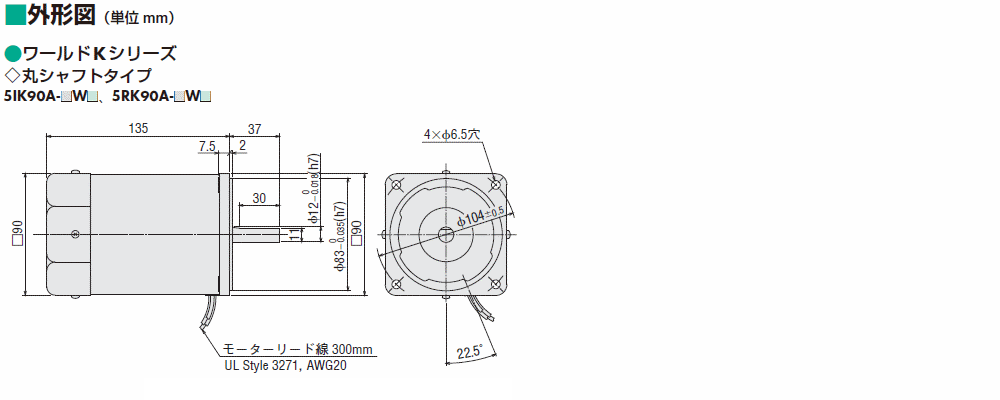

外形図

モーター

モーター

データダウンロード

その他仕様

一般仕様

項目	仕様
絶縁抵抗	常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧	常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kV（三相380/400 VはAC2.0 kV）を1分間印加しても異常を認めません。
温度上昇	ギヤヘッドまたはそれと同等の放熱板※1を装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が80 ℃以下（三相6 Wタイプは70 ℃以下）です。
耐熱クラス	130（B）
過熱保護装置	6 Wタイプ　インピーダンスプロテクト その他のタイプ　サーマルプロテクタ内蔵（自動復帰型）　開放：130±5 ℃、復帰：82±15 ℃
使用周囲温度	単相100 V、単相200 V、三相200 V：−10 ～ +50 ℃（凍結のないこと） その他の電圧：−10 ～ +40 ℃（凍結のないこと）
使用周囲湿度	85 %以下（結露のないこと）
保護等級	リード線タイプ： IP20 端子箱タイプ： 6 W（丸シャフトタイプの取付面を除く）  IP54※2 25 W ～ 90 W 丸シャフトタイプ  IP40 25 W、40 W 歯切りシャフトタイプ  IP54 60 W、90 W 歯切りシャフトタイプ  IP44

※1

放熱板のサイズは下の表をご覧ください。（材質：アルミニウム）

※2

φ8.5のキャブタイヤケーブル使用時のみ。（それ以外の場合はIP40）

モーターのタイプ（出力）	サイズ（mm）	厚さ（mm）
6 Wタイプ	115×115	5
15 Wタイプ	125×125
25 Wタイプ	135×135
40 Wタイプ	165×165
60 W、90 Wタイプ	200×200

丸シャフトタイプの許容ラジアル荷重・許容アキシアル荷重

許容ラジアル荷重

モーター		許容ラジアル荷重 N
取付角寸法□（mm）	出力シャフト径φ（mm）	シャフト先端から 10mm	シャフト先端から 20mm
42	5	40	-
60	6	50	110
70	6	40	60
80	8	90	140
90	10	140	200
	12	240	270

許容アキシアル荷重

アキシアル荷重はできるだけかけないようにしてください。やむを得ずかける場合でも、モーター質量の半分以下としてください。
