トルクモーター Kシリーズ/ワールドKシリーズ
5TK40GU-AF
モーター
この製品は現在販売のご案内を終了しています
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| モーター | 5TK40GU-AF | 15,000円（12,750円） | 生産終了品（2020年3月31日 生産終了） |
付属品
- モーター、コンデンサ、取扱説明書
仕様

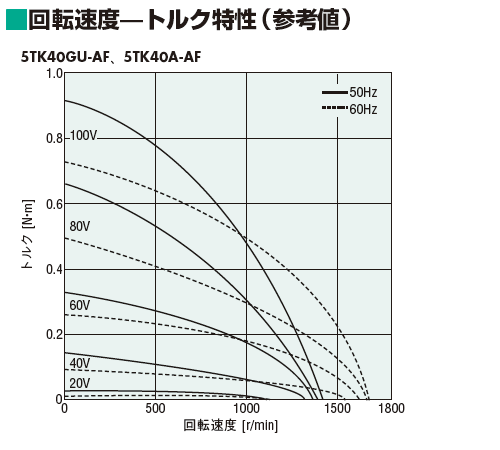

特性
データダウンロード
その他仕様
一般仕様
ワールドKシリーズ3W、6W、10W、20W
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。 |
| 温度上昇 | ギヤヘッドまたはそれと同等の放熱板※を装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が80 ℃以下です。 |
| 耐熱クラス | 130（B） |
| 過熱保護装置 | サーマルプロテクタ内蔵（自動復帰型） 開放：130±5 ℃、復帰：85±20 ℃ |
| 使用周囲温度 | 単相50 V、単相100 V、単相200 V：−10 ～ +50 ℃（凍結のないこと） 単相60 V、単相110 V、単相115 V、単相220 V、単相230 V：−10 ～ +40 ℃（凍結のないこと） |
| 使用周囲湿度 | 85 %以下（結露のないこと） |
| 保護等級 | IP20 |
- ※ 放熱板のサイズ（材質：アルミニウム）
| モーターのタイプ | サイズ（mm） | 厚さ（mm） |
|---|---|---|
| 3 Wタイプ | 115×115 | 5 |
| 6 Wタイプ | 125×125 | |
| 10 Wタイプ | 135×135 | |
| 20 Wタイプ | 165×165 |
Kシリーズ40W
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において定格運転後、コイルとケース間に50 Hzまたは60 Hz、AC1.5 kVを1分間印加しても異常を認めません。 |
| 温度上昇 | 常温常湿において定格運転後、温度計法で外被温度上昇を測定した値が45 ℃以下です。 |
| 耐熱クラス | 120（E） |
| 使用周囲温度 | −10 ～ +50 ℃（凍結のないこと） |
| 使用周囲湿度 | 85 %以下（結露のないこと） |
