ブラシレスモーター AXUシリーズ
AXU425A-GN+4GN100K+4GN10XK
この製品は現在販売のご案内を終了しています
| 製品種別 | 品名 | 定価（WEBショップ価格） | 出荷日 |
|---|---|---|---|
| モーター／回路 | AXU425A-GN | 27,000円（22,950円） | 生産終了品（2019年3月31日 生産終了） |
| ギヤヘッド | 4GN100K | 7,100円（6,030円） | 5日（数量：1～5） |
| 中間ギヤヘッド | 4GN10XK | 5,900円（5,010円） | 5日（数量：1～5） |
構成品
| モーター／回路 | AXUM425-GN（モーター）／AXUD25A（回路） |
|---|
付属品
- モーターユニット: モーター、回路、電源ケーブル、回路用取付ねじ、シートパッキン、短絡片、取扱説明書
ギヤヘッド: ギヤヘッド、取付用ねじ、平行キー、取扱説明書
中間ギヤヘッド: 中間ギヤヘッド、取付用ねじ、取扱説明書
仕様

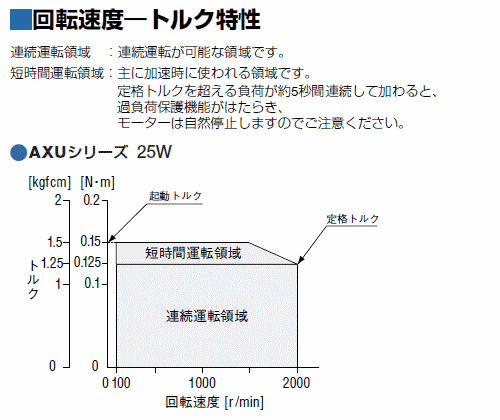

特性

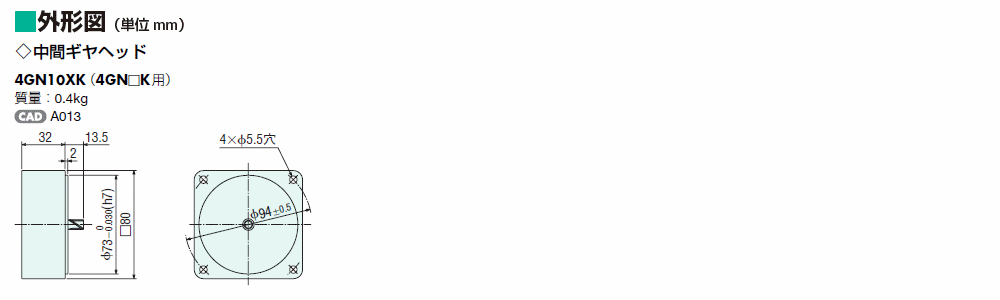

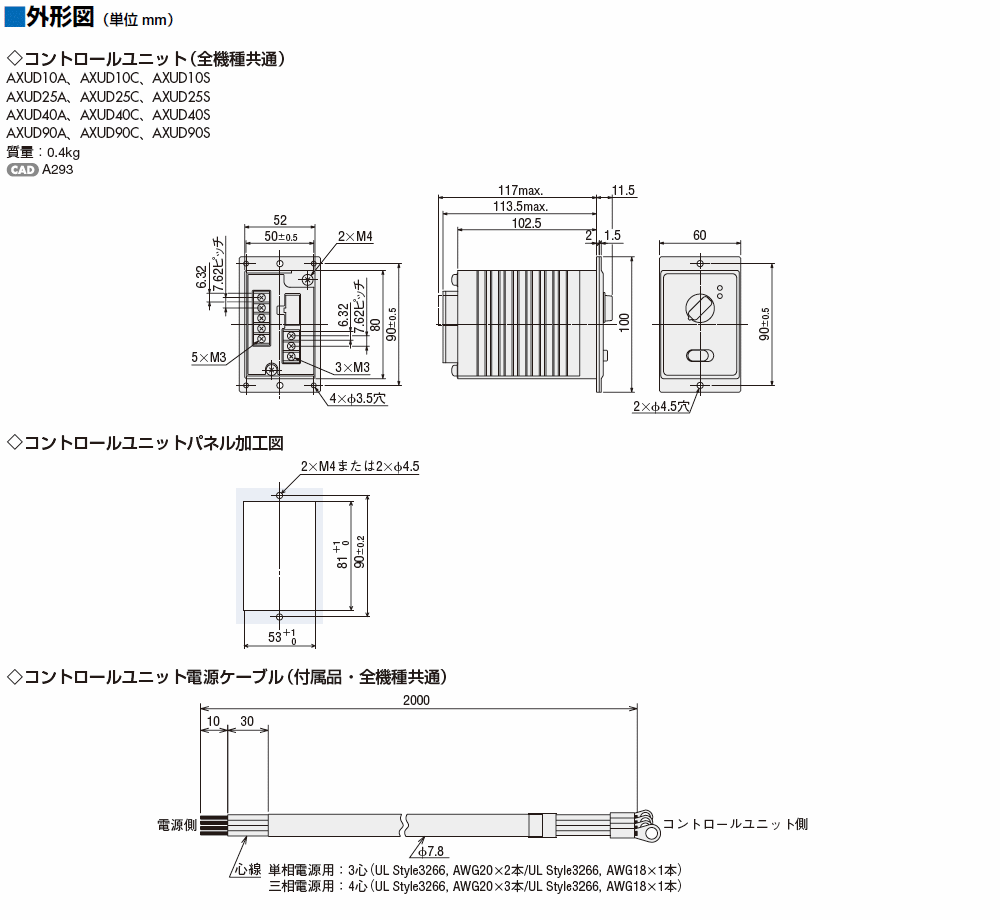

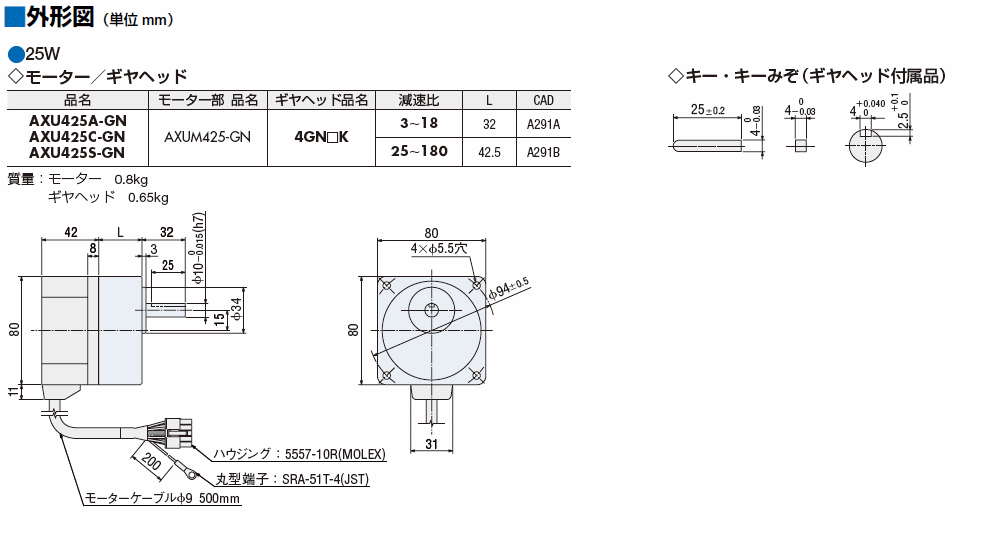

外形図
データダウンロード
その他仕様
共通仕様
| 項目 | 仕様 |
|---|---|
| 回転速度設定方法 | フロントパネルの速度設定器 |
| 加速時間・減速時間 | 0.5～10秒：2000r/min無負荷時 （ただし、負荷の大きさにより変化することがあります。） フロントパネル裏の加速時間・減速時間設定器で共通設定 |
| 入力信号 | フォトカプラ入力方式 入力抵抗 2kΩ 内部電源電圧 DC14V±10% 内部電源で動作 CW 入力、CCW 入力に共通 |
| 出力信号 | オープンコレクタ出力 外部電源で動作 使用条件 DC26.4V 10mA 以下 アラーム出力、スピード出力に共通 |
| 保護機能 ※ |
次の保護機能が動作したときにモーターが自然停止し、アラーム出力をOFF にします。 過負荷保護機能が動作したときは、コントロールユニットのアラームLED が点滅します。 他の保護機能が動作したときは、点灯します。
|
| 最大延長距離 | モーター・コントロールユニット間 10.5m（オプション 接続ケーブル使用時） |
| 時間定格 | 連続 |
- ※ AXUシリーズは巻き下げ負荷運転のように、負荷側からモーター側が回されるような用途ではモーターの速度制御ができません。
許容負荷慣性の値を超える負荷を駆動した場合や、巻き下げ負荷運転では、過電圧保護機能がはたらきモーターを自然停止させます。
一般仕様
| 項目 | モーター部 | コントロールユニット部 | |
|---|---|---|---|
| 絶縁抵抗 | 常温常湿において連続運転後、コイルとケース間をDC500Vメガーで測定した値が100MΩ以上あります。 | 常温常湿において連続運転後、電源端子と保護接地端子間、電源端子と信号入出力端子間をDC500Vメガーで測定した値が100MΩ以上あります。 | |
| 絶縁耐圧 | 常温常湿において連続運転後、コイルとケース間に50Hz、AC1.5kVを1分間印加しても異常を認めません。 | 常温常湿において連続運転後、電源端子と保護接地端子間に50Hz、AC1.8kV、電源端子と信号入出力端子間に50Hz、AC3kVを1分間印加しても異常を認めません。 | |
| 温度上昇※ | 常温常湿において連続運転後、熱電対法でコイルの温度上昇を測定した値が60℃以下です。 | − | |
| 使用環境 | 周囲温度 | UL、CSA 規格 0～+40℃（凍結のないこと） EN 規格0～+50℃（凍結のないこと） |
0～+40℃（凍結のないこと） |
| 周囲湿度 | 85%以下（結露のないこと） | ||
| 耐熱クラス | UL/CSA規格：105（A）、EN規格：120（E） | − | |
| 保護等級 | IP65（丸シャフトタイプの取付面、コネクタ部を除く） | IP10 | |
- ※ 丸シャフトタイプは、モーターケース表面温度が90℃以下になるように、以下のサイズの放熱板（材質：アルミニウム）に取り付けてください。
10Wタイプ：135×135mm 厚さ5mm
25Wタイプ：165×165mm 厚さ5mm
40W、90Wタイプ：200×200mm 厚さ5mm
ご注意
- モーターとコントロールユニットを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。
許容ラジアル荷重･許容アキシアル荷重
ギヤヘッド
| 品名 | 減速比 | 許容ラジアル荷重 | 許容アキシアル荷重 N |
|
|---|---|---|---|---|
| シャフト先端から 10mm N |
シャフト先端から 20mm N |
|||
| 2GN□K | 3～18 | 50 | 80 | 30 |
| 25～180 | 120 | 180 | ||
| 4GN□K | 3～18 | 100 | 150 | 50 |
| 25～180 | 200 | 300 | ||
| 5GN□K | 3～18 | 250 | 350 | 100 |
| 25～180 | 300 | 450 | ||
| 5GU□KB | 3～9 | 400 | 500 | 150 |
| 12.5～18 | 450 | 600 | ||
| 25～180 | 500 | 700 | ||
| 5GU□KBH | 50～180 | 400 | 600 | 150 |
丸シャフトタイプ
| 品名 | 許容ラジアル荷重 | 許容アキシアル荷重 | |
|---|---|---|---|
| シャフト先端から 10mm N |
シャフト先端から 20mm N |
||
| AXU210■-A | 70 | 100 | モーター質量の半分以下 |
| AXU425■-A | 120 | 140 | |
| AXU540■-A AXU590■-A |
160 | 170 | |
