仕様

特性

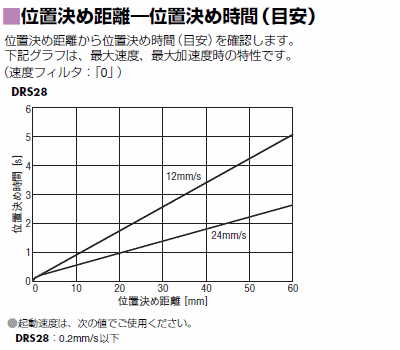

位置決め距離-位置決め時間

位置決め距離-位置決め時間

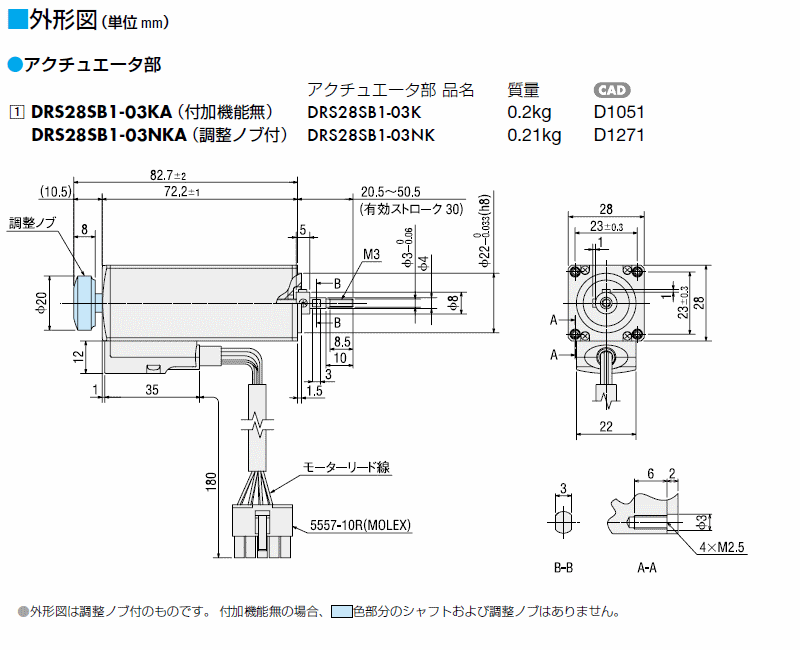

外形図

アクチュエータ

アクチュエータ

回路

回路

データダウンロード

その他仕様

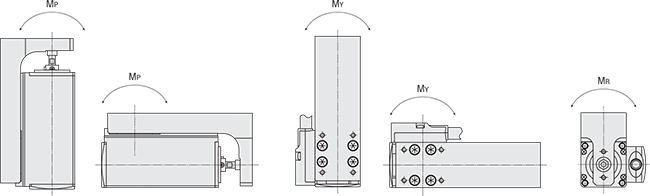

負荷モーメント参考図

負荷モーメント

電磁ブレーキ部仕様

電磁ブレーキ型式	無励磁作動型
電源入力電圧／電流	DRS42：DC24V±5% 0.08A DRS60：DC24V± 5% 0.25A
ブレーキ動作／解放時間	動作時間：20ms 解放時間：30ms
時間定格	連続

ドライバ部 仕様

品名		DRSD07A-KA	DRSD18A-KA	DRSD33A-KA
電源入力	電圧	DC24V±10%
	電流	0.8A	1.6A	3.5A
速度・位置制御指令		パルス列入力
最大入力パルス周波数		250kHz（Duty50% 時）
保護機能		次の保護機能が作動したときアラーム信号を出力しモーターを自然停止させます。 過負荷保護、過電圧保護、速度差異常保護、速度過剰、EEPROM データエラー、センサエラー、システムエラー
入力信号		フォトカプラ入力 入力抵抗：220Ω 入力電流 7～20mA ［CW（前進）パルス・CCW（後退）パルス（負論理パルス入力）、パルス・移動方向切替（負論理パルス入力）、カレントオフ、アラームクリア、分解能切替］
出力信号		フォトカプラ・オープンコレクタ出力 外部使用条件 DC30V 15mA 以下（位置決め完了、アラーム、タイミング） トランジスタ・オープンコレクタ出力 外部使用条件 DC30V 15mA 以下（フィードバックパルス A/B 相）

一般仕様

常温、常湿において定格運転後の値です。

項目		アクチュエータ部（モーター）	ドライバ部
モーター耐熱クラス		130（B）［UL/CSA 規格取得は105（A）で認定されています。］	−
絶縁抵抗		以下の通りにDC500 Vメガーで測定した値が100 MΩ以上あります。 ケース―励磁・センサ巻線間	以下の通りにDC500 Vメガーで測定した値が100 MΩ以上あります。 放熱板―電源入力端子間
絶縁耐圧		以下の通りに1分間印加しても異常を認めません。 ケース―励磁・センサ巻線間0.5 kV 50 Hzまたは60 Hz	以下の通りに１分間印加しても異常を認めません。 放熱板―電源入力端子間0.5 kV 50 Hzまたは60 Hz
使用環境 （動作時）	周囲温度	0 ～ +40 ℃（凍結のないこと）
	周囲湿度	85 %以下（結露のないこと）
	雰囲気	腐食性ガス・塵埃のないこと。水、油などが直接かからないこと。

ご注意

• アクチュエータとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。
