仕様

特性

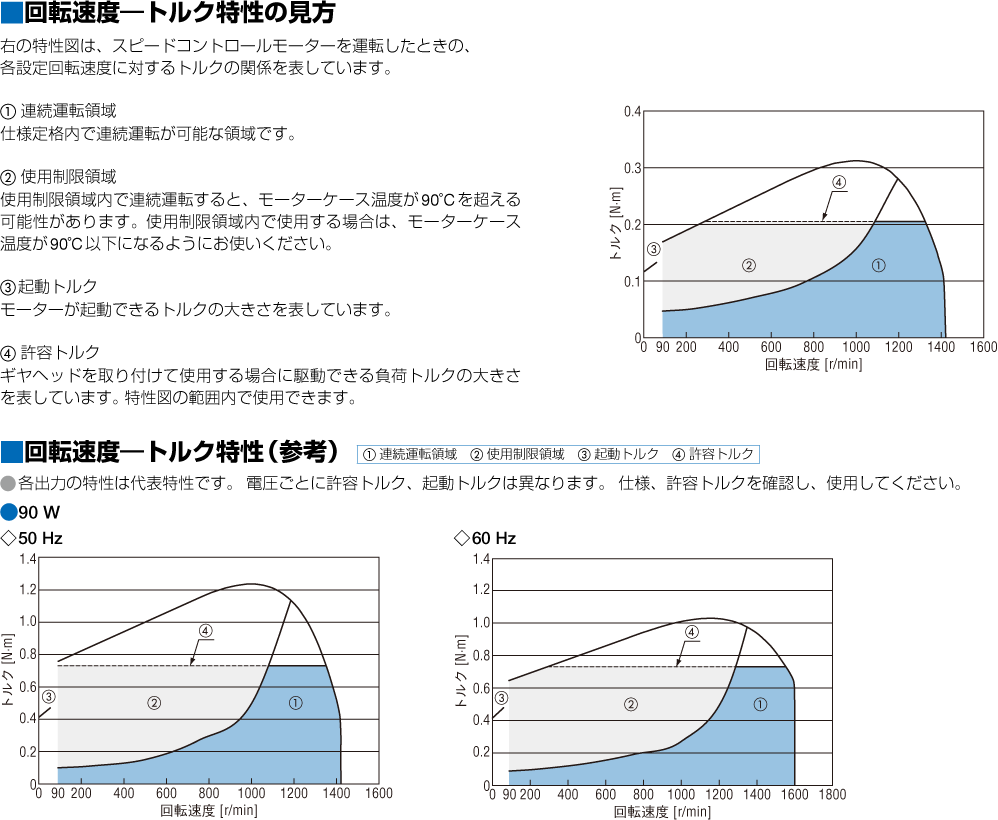

回転速度-トルク特性

回転速度-トルク特性

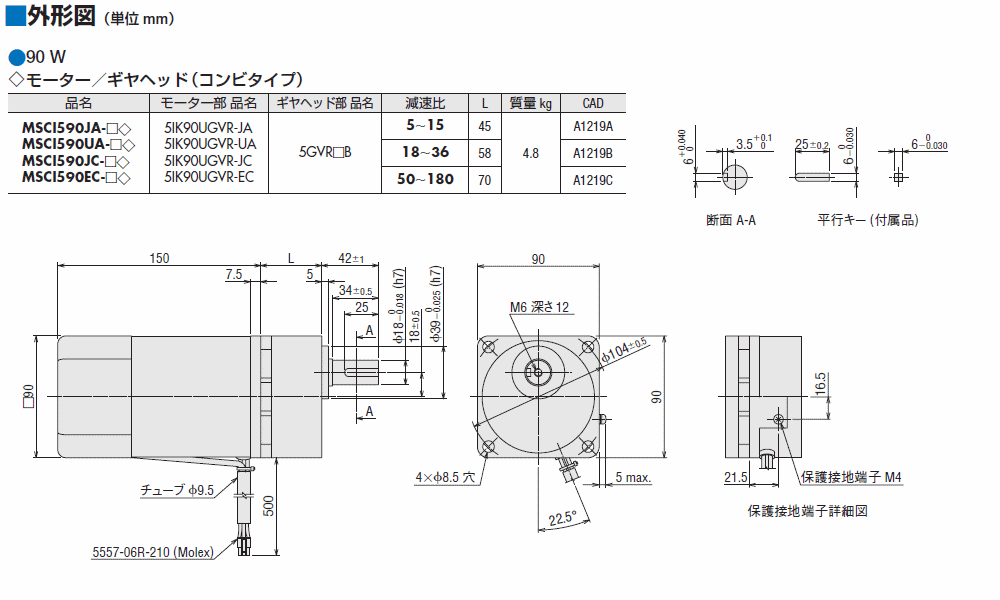

外形図

モーター/ギヤヘッド

モーター/ギヤヘッド

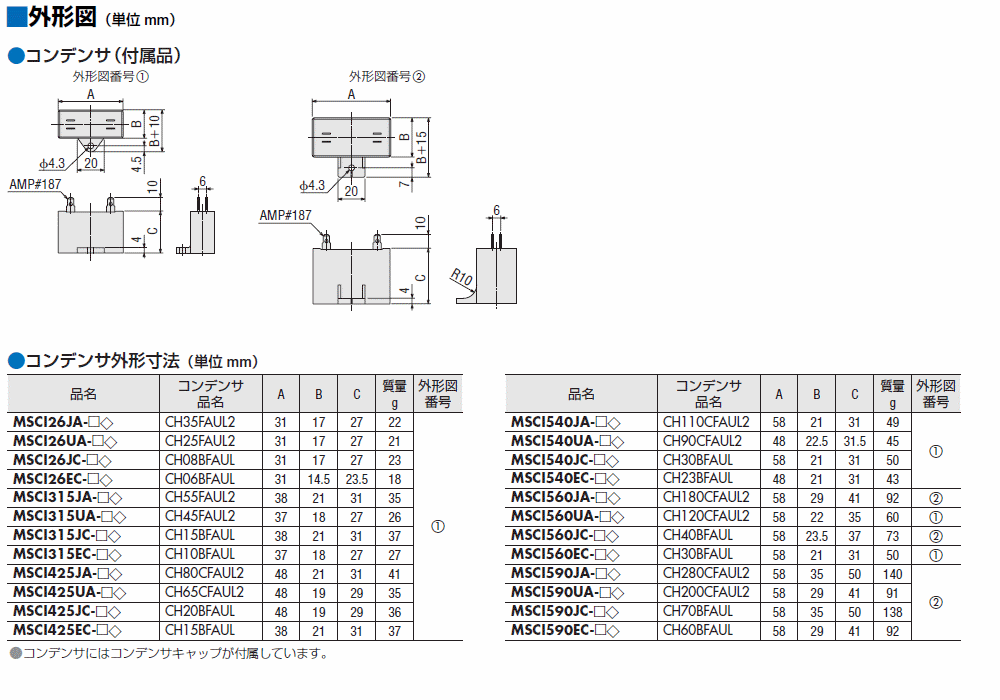

コンデンサ

コンデンサ

回路

回路

接続ケーブル

接続ケーブル

データダウンロード

その他仕様

回路仕様

項目	仕様
電源電圧	単相100/110/115V±10% 単相200/220/230V±10%
電源周波数	50/60Hz
適用スピードコントロール モーター出力	6W、15W、25W、40W、60W、90W
可変速度範囲	50Hz：90～1400r/min 60Hz：90～1600r/min
機能	スピードコントロール、無接点瞬時停止、無接点正逆転、無接点回転速度切替、 スロースタート・スローダウン（0.3～15秒：1000r/min無負荷時）
回転速度設定方法	次の方法で速度を設定します。 内部速度設定器 外部速度設定器：オプション（別売）PAVR-20KZ（20kΩ、1/4W） 外部直流電圧：DC0V～5V、またはDC0V～10V切り替え、1mA以上
制御電源	DC24V±10%　100mA以上
入力信号	フォトカプラ入力　入力抵抗4.7kΩ FWD、REV、INT/EXT、ALARM-RESET
出力信号	オープンコレクタ出力　DC30V以下 SPEED-OUT：10mA以下、ALARM-OUT：40mA以下
保護機能	次の保護機能が動作したときにモーターが自然停止し、アラーム出力をOFFにします。 スピードコントローラのLED が（　）内の回数点滅します。 モーターロック（2回）：モーター出力軸が5秒以上拘束されたとき。レートジェネレータ線の断線または接続不良のとき。 モーター過熱（9回）：モーター内蔵のサーマルプロテクタが動作（Open）したとき。モーター線の断線または接続不良のとき。

一般仕様

項目		モーター部	スピードコントローラ部
絶縁抵抗		常温常湿において連続運転後、 コイルとケース間をDC500 Vメガーで測定した値が100 MΩ以上あります。	常温常湿において連続運転後、 主回路端子と制御回路端子間、 主回路端子とケース間、主回路端子とFG 間をDC500 Vメガーで測定した値が100 MΩ以上あります。
絶縁耐圧		常温常湿において連続運転後、 コイルとケース間に50 Hzまたは60 Hz、 AC1.5 kVを1分間印加しても異常を認めません。	常温常湿において連続運転後、 主回路端子と制御回路端子間、 主回路端子とケース間に50 Hzまたは60 Hz、AC1.9 kV、 主回路端子とFG間に50 Hz または60 Hz、AC1.1 kVを1分間印加しても異常を認めません。
温度上昇		ギヤヘッドまたはそれと同等の放熱板※をモーターに装着し、常温常湿において無負荷連続運転後、 抵抗法にて巻線温度上昇を測定した値が80 ℃以下です。	-
過熱保護装置		MSCI26タイプはインピーダンスプロテクト その他のモーターはサーマルプロテクタ内蔵（自動復帰） 開放：130±5 ℃　復帰：85±20 ℃	-
使用環境	周囲温度	単相100 V、200 V：−10～+50 ℃（凍結のないこと） 単相110/115 V、220/230 V：−10～+40 ℃（凍結のないこと）	0～+50 ℃（凍結のないこと）
	周囲湿度	85 %以下（結露のないこと）
	標高	海抜1000 m以下
耐熱クラス		130(B)	-
保護等級		IP20	IP20

• ※ 放熱板のサイズ（材質：アルミニウム）

モーター 出力	サイズ（ mm）	厚さ（ mm）
6 W	115×115	5
15 W	125×125
25 W	135×135
40 W	165×165
60 W	200×200
90 W	200×200

ご注意

• モーターとスピードコントローラを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。
